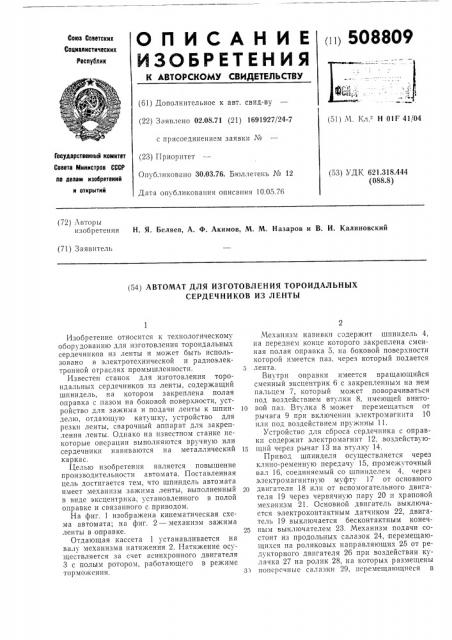

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 508809

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 02.08.71 (21) 1691927/24-7 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.03.76. Бюллетень № 12

Дата опубликования описания 10.05.76 (51) М. Кл."- Н 01F 41/04

Гасударственные комитет

Совета Министров СССР по делам изобретений (53) УДК 621.318.444 (088.8) и открытий (72) Авторы изобретения Н. Я. Беляев, А. Ф. Акимов, М. М. Назаров и В. И. Калиновский (71) Заявитель (54) АВТОМАТ ДЛЯ ИЗГОТОВЛЕНИЯ ТОРОИДАЛЪНЪ|Х

СЕРДЕЧНИКОВ ИЗ ЛЕНТЫ

Изобретение относится к технологическому оборудованию для изготовления тороидальных сердечников из ленты и может быть использовано в электротехнической и радиоэлектронной отраслях промышленности.

Известен станок для изготовления тороидальных сердечников из ленты, содержащий шпиндель, на котором закреплена полая оправка с пазом на боковой поверхности, устройство для зажима и подачи ленты к шпинделю, отдающую катушку, устройство для резки ленты, сварочный аппарат для закрепления ленты. Однако на известном станке некоторые операции выполняются вручную или сердечники навиваются на металлический каркас.

Целью изобретения является повышение производительности автомата. Поставленная цель достигается тем, что шпиндель автомата имеет механизм зажима ленты, выполненный в виде эксцентрика, установленного в полой оправке и связанного с приводом.

На фиг. 1 изображена кинематическая схема автомата; на фиг. 2 — механизм зажима ленты в оправке.

Отдающая кассета 1 устанавливается на валу механизма натяжения 2. Натяжение осуществляется за счет асинхронного двигателя

3 с полым ротором, работающего в режиме торможения.

Механизм навивки содержит шпиндель 4, на переднем конце которого закреплена сменная полая оправка 5, на боковой поверхности которой имеется паз, через который подается

З лента.

Внутри оправки имеется вращающийся сменный эксцентрик б с закрепленным на нем пальцем 7, который может поворачиваться под воздействием втулки 8, имеющей винто10 вой паз. Втулка 8 может перемещаться от рычага 9 при включении электромагнита 10 или под воздействием пружины 11.

Устройство для сброса сердечника с оправки содержит электромагнит 12,,воздействую15 щий через рычаг 13 на втулку 14.

Привод шпинделя осуществляется через клино-ременную передачу 15, промежуточный вал 1б, соединяемый со шпинделем 4, через электромагнитную муфту 17 от основного

0 двигателя 18 или от вспомогательного двигателя 19 через червячную пару 20 и храповой механизм 21. Основной двигатель выключается электроконтактным датчиком 22, двигатель 19 выключается бесконтактный конеч25 ным выключателем 23. Механизм подачи состоит из продольных салазок 24, перемещающихся на роликовых направляющих 25 от редукторного двигателя 26 при воздействии кулачка 27 на ролик 28, на которых размещены

3) поперечные салазки 29, перемещающиеся в

508809 роликовых направляющих 30 под воздействием кулачка 31 на ролик 32, при перемещении салазок 24. На салазках 29 установлен электромагнит 33 и закрепленные на кронштейне 34 подвижная губка 35 и неподвижная губка 36 механизма зажима ленты.

Механизм отрезки ленты содержит рейки 37 и 38, на которых закреплены ножи 39 и 40.

Привод реек осуществляется от электромагнита 41 через шестерни 42 и 43, соединенные между собой пружиной кручения 44. Перемещение рейки 37 ограничивается регулируемым упором 45, Сварка наружного и внутреннего витков производится механизмом сварки 46.

Автомат работает следующим образом.

В исходном положении конец ленты зажат губками 35 и 36.

Из губок выступает конец ленты длиной

5 — 6 мм. Втулка 8 находится в крайнем заднем положении и паз оправки 5 открыт.

Цикл изготовления сердечника начинается с подачи ленты в паз оправки 5. При включении двигателя 26 продольные салазки 24 под воздействием кулачка 27 на ролик 28 начинают двигаться в направлении шпинделя 4.

Ролик 32 набегает на кулачок 31 и поперечные салазки 29 опускаются вниз на линию подачи до совмещения ленты с осью паза в оправке 5. При дальнейшем движении салазок 24 вперед конец ленты входит в паз оправки 5.

Выключается электромагнит 10, и втулка 8 под воздействием пружины 11 перемещается вперед, палец 7, перемещаясь по винтовому пазу втулки 8, поворачивает эксцентрик 6 против часовой стрелки и конец ленты зажимается, одновременно выключается электромагнит 33, губки 35 и 36 разжимаются, и салазки 24 и 29 возврашаются в исходное положение на линию отрезки.

Включается вспомогательный двигатель 19 и через червячную пару 20 и храповой механизм 21 шпиндель 4 приводится во вращательное движение, називается первый виток.

Выключается двигатель 19 бесконтактным конечным выключателем 23.

Включается механизм сварки 46, и производится сварка первого витка. Включаются основной двигатель 18, электромагнитная муфта 17, и производится навивка сердечника до заданного размера. При достижении заданного размера щуп электроконтактного датчика

22 касается поверхности сердечника и отключает электромагнитную муфту 17 и двигатель

5 18.

Включается вспомогательный двигатель 19, и шпиндель 4 через червячную пару 20 и храповой механизм 21 устанавливается в исходное положение. Паз оправки 5 должен совпа10 дать с линией подачи. Отключается двигатель

19 бесконтактным конечным выключателем

23.

Включается механизм сварки 46, и производится сварка наружного витка. Включается

15 электромагнит 33, и губки 35, 36 зажимают ленту. Включается электромагнит 41, шестерни 42, 43 вращаются против часовой стрелки, рейка 37 перемещается вверх, а рейка 38 вниз. При подходе нижнего ножа 39 к ленте

20 рейка 37 упирается в упор 45 и останавливается, а рейка 38 продолжает двигаться вниз, закручивая пружину 44, и верхний нож отрезает ленту, при этом конец ленты, зажатый губками 35 и 36 подающего механизма и под25 держиваемый нижним ножом 39, не изгибается и при следующем цикле легко попадает паз оправки 5.

Включается электромагнит 10, втулка 8 под воздействием рычага 9 перемещается назад, 30 Палец 7, перемещаясь по винтовому пазу втулки 8, поворачивает эксцентрик 6 по часовой стрелке, и внутренний конец ленты освобождается. В,ключается электромагнит 12 и через рычаг 13 воздействует на втулку 14, 35 сталкивает готовый сердечник с оправки.

Далее цикл повторяется.

Формула изобретения

40 Автомат для изготовления тороидальных сердечников из ленты, содержащий шпиндель, на котором закреплена полая оправка с пазом на боковой поверхности, устройство для зажима и подачи ленты к шпинделю, отдаю45 щую катушку, устройство для резки ленты, сварочный аппарат для закрепления ленты, отл ич а «о щий с я тем, что, с целью повышения произ водительности, на шпинделе автомата закреплен механизм зажима ленты, вы50 полненный в виде эксцентрика, установленного в полой оправке и связанного;с приводом.
