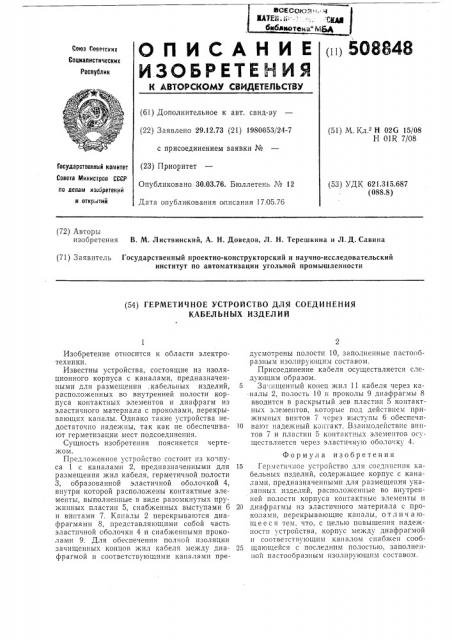

Ii i) 5О8848

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

СОюз Роеетскик

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.12.73 (21) 1980653/24-7 с присоединением заявки № (23) Приоритет

Опубликовано 30,03.76. Бюллетень ¹ 12

Дата опубликования описания 17.05.76 (51) M. Кл 2 Н 02G 15/08

Н 01R 7/08

Государственный комитет

Совета Министров СССР (53) УДК 621.315.687 (088.8) по делам изобретений и открытий (72) Авторы изобретения В, М. Листвинский, А. Н. Доведов, Л. H. Терешкина и Л.Д. Савина (71) Заявитель Государственный проектно-конструкторский и научно-исследовательский институт по автоматизации угольной промышленности (54) ГЕРМЕТИЧНОЕ УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ

КАБЕЛЬНЫХ ИЗДЕЛИЙ

Изобретение относится к области электротехники.

Известны устройства, состоящие из изоляционного корпуса с каналами, предназначенными для размещения .кабельных изделий, расположенных во внутренней полости корпуса контактных элементов и диафрагм из эластичного материала с проколами, перекрывающих каналы. Однако такие устройства недостаточно надежны, так как не обеспечивают герметизации мест подсоединения.

Сущность изобретения поясняется чертежом.

Предложенное устройство состоит из ко зпуса 1 с каналами 2, предназначенными для размещения жил кабеля, герметичной полости

3, образованной эластичной оболочкой 4, внутри которой расположены контактные элементы, выполненные в виде разомкнутых пружинных пластин 5, снабженных выступами 6 и винтами 7. Каналы 2 перекрываются диафрагмами 8, представляющими собой часть эластичной оболочки 4 и снабженными проколами 9. Для обеспечения полной изоляции зачищенных концов жил кабеля между диафрагмой и соответствующими каналами предусмотрены полости 10, заполненные пастообразным изолирующим составом.

Присоединение кабеля осуществляется следующим образом.

5 За -:ищенный конец жил 11 кабеля через каналы 2, полость 10 и проколы 9 диафрагмы 8 вводится в раскрытый зев пластин 5 контактных элементов, которые под действием прижимных винтов 7 через выступы 6 обеспечи10 вают надехкный контакт. Взаимодействие винтов 7 и пластин 5 контактных элементов осуществляется через эластичную оболочку 4.

Формула изобретения

15 Герметичное устройство для соединения кабельных изделий, содержащее корпус с каналами, предназначенными для размещения указанных изделий, расположенные во внутренней полости корпуса контактные элементы и

20 диафрагмы из эластичного материала с проколами, перекрывающие каналы, отлич а ющее с я тем, что, с целью повышения надежности устройства, корпус между диафрагмой и соответствующим каналом снабжен сооб25 щающейся с последним полостью, заполненной пастообразным изолирующим составом.
