Реферат

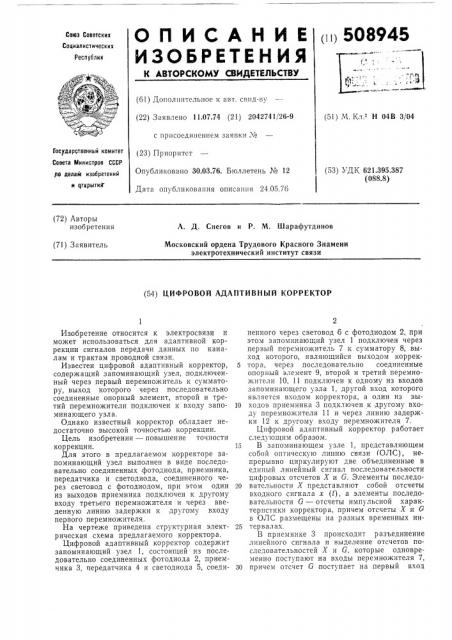

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 508945

Союз Советских

Социалистических

Республик (61) Дополпптелызое к авт. свпд-ву (22) Заявлено 11.07.74 (21) 2042741/26-9 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.03.76. Бюллетень ¹ 12

Дата опубликования описания 24.05.7б (51) М. Кл.- Н 04В 3/04

Государственный комитет ,Совета Министров СССР ро делам изобретений и цтхрытнК (53) УДК 621.395.387 (088.8) (72) Авторы изобретения

А. Д. Снегов и Р. М. Шарафутдинов (71) Заявитель

Московский ордена Трудового Красного Знамени электротехнический институт связи (54) ЦИФРОВОЙ АДАПТИВНЫЙ КОРРЕКТОР

Изобретение относится к электросвязи и может использоваться для адаптивной коррекции сигналов передачи данных по каналам и трактам проводной связи.

Известен цифровой адаптивный корректор, содержащий .запоминающий узел, подключенный через первый перемножитель к сумматору, выход которого через последовательно соединенные опорный элемент, второй и третий перемножители подключен к входу запоминающего узла.

Однако известный корректор обладает недостаточно высокой точностью коррекции.

Цель изобретения — повышение точности коррекции.

Для этого в предлагаемом корректоре запоминающий узел выполнен в виде последовательно соединенных фотодиода, приемника, передатчика и светодиода, соединенного через световод с фотодиодом, при этом один из выходов приемника подключен к другому входу третьего перемножителя и через введенную линию задержки к другому входу первого перемножителя.

На чертеже приведена структурная электрическая схема предлагаемого корректора.

Цифровой адаптивный корректор содержит запоминающий узел 1, состоящий из последовательно соединенных фотодиода 2, приемника 3, передатчика 4 и светодиода 5, соедипенного через световод 6 с фотодиодом 2, при этом запоминающий узел 1 подключен через первый перемножитель 7 к сумматору 8, выход которого, являющийся выходом коррек5 тора, через последовательно соединенные опорный элемент 9, второй и третий перемножители 10, 11 подключен к одному из входов запоминающего узла 1, другой вход которого является входом корректора, а один из вы10 ходов приемника 3 подключен к другому входу перемножителя 11 и через линию задержки 12 к другому входу перемножителя 7.

Цифровой адаптивный корректор работает следующим образом.

15 В запоминающем узле 1, представляющем собой оптическую линию связи (ОЛС), непрерывно циркулируют две объединенные в единый линейный сигнал последовательности цифровых отсчетов Х и G. Элементы последо20 вательности Х представляют собой отсчеты входного сигнала х (t), а элементы последовательности G — отсчеты импульсной характеристики корректора, причем отсчеты Х и 0 в ОЛС размещены на разных временных ин25 тервалах.

В приемнике 3 происходит разъединение линейного сигнала и выделение отсчетов последовательностей Х и G, которые одновременно поступают на входы перемножителя 7, 30 причем отсчет G поступает на первый вход

508945

Составитель Г, Теплова

Техред Г. Андреева

Корректор Л. Орлова

Редактор Е. Караулова

Заказ 1041/15 Изд. № 1216 Тираж 864 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 перемножителя 7 непосредственно, а отсчет

Х на второй вход — через линию задержки

12. В перемножителе 7 происходит перемножение этих отсчетов. Выходной сигнал считывается один раз за такт с сумматора 8, поступает на выход корректора и в опорный элемент 9 на сравнение с эталонным сигналом, поступающим на другой его вход. Сигнал рассогласования с выхода опорного элемента 9 через перемножитель 10 поступает на перемножитель 11, где умножается на отсчеты последовательности Х, поступающие с выхода приемника 3, в результате чего на выходе перемножителя 11 образуется сигнал поправки к последовательности отсчетов импульсной характеристики Л6. В передатчике

4 происходит суммирование отсчетов G и Л6.

Один раз за такт происходит запрет прохождения одного, самого «старого», отсчета последовательности Х в приемнике 3. Освободившаяся временная позиция заполняется в передатчике 4 очередным отсчетом входного сигнала x(t). В передатчике 4 происходит объединение последовательностей Х и G, поступающих на него с приемника 3, в единый линейный сигнал.

Формула изобретения

Цифровой адаптивный корректор, содержащий запоминающий узел, подключенный через первый перемножитель к сумматору, вы10 ход которого через последовательно соединенные опорный элемент, второй и третий, перемножители подключен к входу запоминающего узла, отличающийся тем, что, с целью повышения точности коррекции, запо15 минающий узел выполнен в виде последовательно соединенных фотодиода, приемника, передатчика и светодиода, соединенного через световод с фотодиодом, при этом один из выходов приемника подключен к другому

20 входу третьего перемножителя и через введенную линию задержки к другому входу первого перемножителя.
