Класс 21е, 27

М 50895

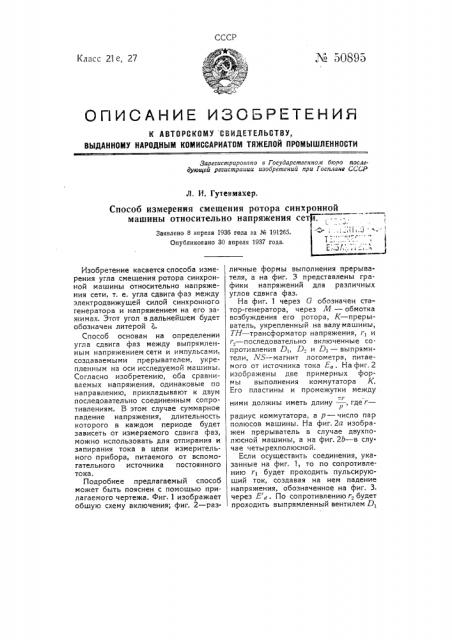

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

3арегистрировано в Государственнол< бюро последующей регистраиии изобретений при Госплане СССР

Л. И. Гутенмахер.

Способ измерения смещения ротора синхронной машины относительно напряжения сетР.

Заявлено 8 апреля 1936 года за N 191265. Ф. "1

О убликовано 30 апреля 1937 года.

Изобретение касается способа изме- 1 рения угла смещения ротора синхронной машины относительно напряжения сети, т. е. угла сдвига фаз между электродвижущей силой синхронного генератора и напряжением на его за. жимах. Этот угол в дальнейшем будет обозначен литерой о.

Способ основан на определении угла сдвига фаз между выпрямленным напряжением сети и импульсами, создаваемыми прерывателем, укрепленным на оси исследуемой машины.

Согласно изобретению, оба сравниваемых напряжения, одинаковые по направлению, прикладывают к двум последовательно соединенным сопротивлениям. В этом случае суммарное падение напряжения, длительность которого в каждом периоде будет зависеть от измеряемого сдвига фаз, можно использовать для отпирания и за пирания тока в цепи измерительного прибора, питаемого от вспомогательного источника постоянного тока.

Подробнее предлагаемый способ может быть пояснен с помощью прилагаемого чертежа. Фиг. 1 изображает обшую схему включения; фиг. 2 — различные формы выполнения прерывателя, а на фиг. 3 представлены графики напряжений для различных углов сдвига фаз.

На фиг. 1 через 0 обозначен статор-генератора, через М вЂ” обмотка возбуждения его ротора, К вЂ” прерыватель, укрепленный на валу машины, ТН вЂ” трансформатор напряжения, r и гг — последовательно включенные сопротивления В„О и D:- — выпрямители, NS — магнит логометра, питаемого от источника тока Е . На фиг. 2 изображены две примерных формы выполнения коммутатора К.

Его пластины и промежутки между

/ ними должны иметь длину, где r— р радиус коммутатора, а р — число пар полюсов машины. На фиг. 2а изображен прерыватель в случае двухполюсной машины, а на фиг. 2b — в случае четырехполюсной.

Если осуществить соединения, указанные на фиг. 1, то по сопротивлению r> будет проходить пульсирующий ток, создавая на нем падение напряжения, обозначенное на фиг. 3. через Е д. По сопротивлению r будет проходить выпрямленный вентилем D ток, находящийся в фазе с напряже-, нием машины. Длительность в каждом периоде суммарного падения напряжения на сопротивлениях r> и r2 будет зависеть от сдвига фаз между электродвижу щей силой и напряжением ! генератора. Можно прерыватель К закрепить на валу так, чтобы наименьшая длительность в периоде суммарного напряжения соответствовала значению о — О. В этом случае время, в течение которого напряжение на сопротивлениях г, и r будет отсутт !

CTBOBBTb, PBBHO -, = — (-,„— e).

Если же поменять концы, присоединенные к вторичной обмотке трансформатора ТН, местами, т. е, сдвинуть импульсы и на 180, то время отсутствия напряжения на сопротивлении r, + ., будет прямо пропорционально углу о, т. е. < = îo. Для измерения этого времени удобно применить логометр NS, питаемый от источника постоянного тока, напряжение которого Е, значительно меньше по величине, чем результирующее напряжение на сопротивлении r, + r,.

Логометр должен быть включен через. выпрямители как показано на фиг. 1.

Выпрямители 132 и D3, а также источник тока Е, должны быть включены так, чтобы ток через одну из рамок логометра мог проходить только при отсутствии напряжения на сопротивлении r> + r,. .Тогда среднее значение этого тока будет

1,1,1 f У, Применение логометра имеет целью устранить зависимость показаний от колебаний напряжения Е, . Его градуировка на измеряемый угол r> может быть произведена путем вычисления.

Предмет изобретения.

Способ измерения смещения ротора синхронной машины относительно ranp mevvst сети, основанный на определении угла сдвига по фазе между выпрямленным напряжением сети и импульсами, создаваемыми прерывателем, сидящим на оси исследуемой машины, отличающийся тем, что оба сравниваемых напряжения, одинаковые по направлению, подают на зажимы двух последовательно соединенных активных сопротивлений с той целью, чтобы суммарное падение напряжения на обоих сопротивлениях, длительность существования которого в каждом периоде зависит от сдвига по фазе между отдельными сра вниваемыми напряжениями, можно было использовать для отпирания либо запирания тока в цепи измерительного прибора, который питают от вспомогательного источника постоянного тока через два соответственно включенных выпрямителя.

E авторскому свидетельству Л. И. Г .тениахера

М 508%

И

Тип. „Печатный Труд". Зах. 3761 — 700 ф..г еп Ь
