Установка для нанесения покрытий порошковыми материалами

Установка для нанесения покрытий порошковыми материалами

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК

4(51) В 05 В 7/04.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 1980697/22-01 (22) 21 ° 12. 73 (46) 23.06. 85. Вюл. Р 23 (72) Ю.П. Федько (71) Калининский ордена Трудового

Красного Знамени политехнический институт (53) 621. 793. 7 (088. 8) (54) (57) УСТАНОВКА ДЛЯ НАНЕСЕНИЯ ПОKPbKHA ПОРОШКОВЫМИ МАТЕРИАЛАМИ, содер„„SU„„508994 А жащая ствол для детонации газовых смесей, дозатор порошкового материала, запальное устройство, о т л и— ч а ю щ а я с я тем, что, с целью повышения производительности, надежности и упрощения конструкции, установка снабжена смесителем инжекторного типа и соплом Лаваля для подачи газовой смеси в ствол,.установленным под углом 90 15 к оси ствола.

508994 2 щается деталь 7, на которую наносится покрытие 8.

Устройство работает следующим образом, Рабочий газ смешивается с кислородом в инжекторном смесителе 5 и через сопло Лаваля 2 подается в ствол 1 с определенной скоростью. Порошковый материал через смеситель 5 вводится в ствол 1 в момент его полного заполнения газовой смесью, после чего в результате включения запальйого устройства 6 в стволе 1 инициируется в зрыв.

Образовавшаяся в результате этого сильная ударная (детонационная) волна выбрасывает порошок через открытый канал ствола 1, образуя покрытие

8 на детали 7 и одновременно гасит пламя, возникшее возле сопла Лаваля 2.

Цикл работы установки повторяется с частотой, определяемой временем заполнения ствола свежей газовой смес

Редактор Е.Месропова Техред Л.Коцюбняк Корректор Л.Бескид

Заказ 4492/2 Тираж 689 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная, 4

Изобретение относится к области нанесения покрытий, в частности, детонационным методом.

Известна установка для нанесения покрытий порошковыми материалами детонационным способом, содержащая ствол, дозатор порошкового материала, запальное устройство, систему клапанов, регулирующих подачу рабочих газов., !О

Предложенная установка отличается от известной тем, что, с целью повышения производительности, упрощения конструкции и повышения надежности, установка снабжена смесителем инжек- 1 торного типа и соплом Лаваля для подачи газовой смеси, которое установлено под углом 90 к оси ствола.

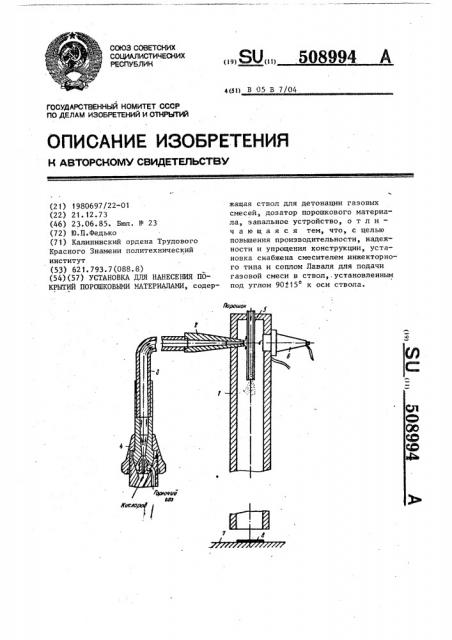

На чертеже изображено предложенное20 устройство, продольный разрез.

Устройство содержит ствол 1, сопло

Лаваля 2, смонтированное у закрытого конца ствола 1 и соединенное трубкой

3 со смесителем инжекторного типа 4, 25 около закрытого конца ствола 1 установлен смеситель 5 ввода порошкового материала и запальное устройство 6.

У противоположного конца ствола помесью.

Предложенная установка обеспечивает гашение пламени продуктами детонации, упрощает конструкцию устройства и повышает степень надежности его.
