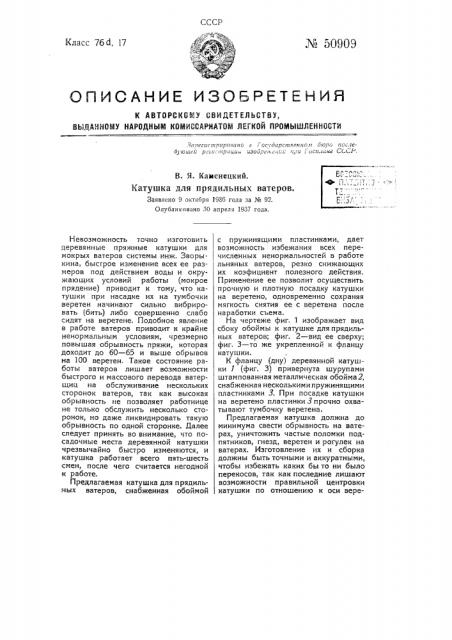

Класс 7бб, 17

М 50909

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРМТОМ ЛЕГКОЙ ПРОМЫШЛЕННОСТИ.9арееиетрпроеанс рос дарственная бюро послее0 ю!лей р ап; i :1 é caoopea.e-i:i, нрп "ocn. йне CCC F .

В. Я. Каменецкий.

Катушка для прядильных ватеров.

Заявлено 9 октября 1936 года за № 92.

Опубликовано 30 апреля 1937 года.

Невозможность точно изготовить деревянные пряжные катушки для мокрых ватеров системы инж. Зворыкина, быстрое изменение всех ее размеров под действием воды и окружающих условий работы (мокрое прядение) приводит к тому, что катушки при насадке их на тумбочки веретен начинают сильно вибрировать (бить) либо совершенно слабо сидят на веретене. Подобное явление в работе ватеров приводит к крайне ненормальным условиям, черезмерно повышая обрывность пряжи, которая доходит до бΠ— 65 и выше обрывов на 100 веретен. Такое состояние работы ватеров лишает возможности быстрого и массового перевода ватерщиц на обслуживание нескольких сторонок ватеров, так как высокая обрывность не позволяет работнице не только обслужить несколько сторонок, но даже ликвидировать такую обрывность по одной сторонке. Далее следует принять во внимание, что посадочные места деревянной катушки черезвычайно быстро изменяются, и катушка работает всего пять-шесть смен, после чего считается негодной к работе.

Предлагаемая катушка для прядильных ватеров, снабженная обоймой с пружинящими пластинками, дает возможность избежания всех перечисленных ненормальностей в работе льняных ватеров, резко снижающих их коэфициент полезного действия.

Применение ее позволит осуществить прочную и плотную посадку катушки на веретено, одновременно сохраняя мягкость снятия ее с веретена после наработки съема.

На чертеже фиг. 1 изображает вид сбоку обоймы к катушке для прядильных ватеров; фиг. 2 — вид ее сверху; фиг. 3 — то же укрепленной к фланцу катушки.

К фланцу (дну) деревянной катушки 1 (фиг. 3) привернута шурупами штампованная металлическая обойма2, снабженная несколькими пружинящими пластинками 3. При посадке катушки на веретено пластинки 3 прочно охватывают тумбочку веретена.

Предлагаемая катушка должна до минимума свести обрывность на ватерах, уничтожить частые поломки подпятников, гнезд, веретен и рогулек на ватерах. Изготовление их и сборка должны быть точными и аккуратными, чтобы избежать каких бы то ни было перекосов, так как последние лишают возможности правильной центровки катушки по отношению к оси веретена и могут снова приводить к вибрации катушки.

Катушки должны иметь в верхней своей части отверстие, несколько ббльшее диаметра тумбочки веретена, с тем, чтобы избежать защемления ее при посадке, либо же должны быть снабжены пальмовыми втулочками, запрессованными на столярном клее в головку катушки, которая будет служить направляющей катушки при ее вращении с веретеном.

Предмет изобр етения.

Катушка для прядильных ватеров, отличающаяся тем, что для прочной посадки ее на веретено применена привернутая к ее фланцу обойма 2, снабженная несколькими пружинящими пластинками 3, охватывающими тумбочку веретена при посадке катушки на веретено.
