Устройство для центробежного рас-пыления жидкого металла

Устройство для центробежного рас-пыления жидкого металла

Иллюстрации

Показать все

Реферат

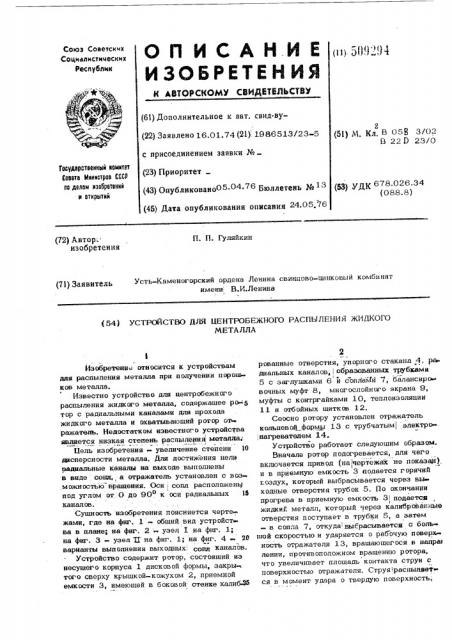

Союз Советских

Социалнстнческнх

:Ресаубпмн (11)- 5®291 (61) Дополнительное к авт. свид-ву(22) Заявлено 16.01.74 (21): 1986513/23-5 с присоединением заявки № (23) Приоритет (43) Опубликовано05.04.76 Бтоллетень ¹ 13 (45) Дата опубликования описания 24 05.76

2 (51) M. Кл В 05о 3/02

0 22 D 23/О

Государственный «омнтет

Совета Министров СССР по делам изооретений и открытий (5З) УД1 678.026.34 (088. 8) П. Н. Гуляйкин (72) Автор. изобретения (71) Заявитель Усть-Каменогорский ордена Ленина свинцово-цинковый комбинат имени: В.И.Ленина (54) УСТРОЙСТВО ДЛЯ ЦЕНТРОБЕЖНОГО РАСПЫЛЕНИЯ ЖИДКОГО

МЕТАЛЛА

Изобретение относится к устройствам дпя распыления металла при получении порош: ков металла.

Известно устройство для центробежного распыления жидкого металла, содержашее ро-я тор с радиальными каналами для прохода жидкого металла и охватывающий ротор оэражатель. Недостатком известного устройства является низкая степень распылений металла:

Цель изобретения - увеличение степени 10 дисперсности металла. Для достижения цели радиальные каналы на выходе выполнены в виде сопл,, а отражатель установлен с воз можностью вращения. Оси сопл расположеньу под углом от 0 до 90о к оси радиальных 15 каналов.

Сушность изобретения поясняется чертежами, где на фиг. 1 - обший вид устройст ва в плане; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 — узел 11 на фиг. 1; на фиг. 4 20 варианты выполнения выходных. сопл каналов.

Устройство содержит ротор, состоящий иэ несушего корпуса 1 дисковой формы, закрытого сверху крышкой-кожухом 2, приемной емкости 3, имеюшей в боковой стенке калиб«М рованные отверстия, упорного стакана 4, радиальных каналов,, образованных трубками

5 с заглушками 6 и соплами 7, балансиро вочных муфт 8, многослойного экрана 9, муфты с контргайками 10, теплоизоляции

11 и отбойных шитков 12.

Соосно ротору установлен oTpEDKQTBJIh кольцевой формы 13 с трубчатым электро;нагревателем 14.

Устройство работает следуюшим образом.

Вначале ротор подогревается, для чего включается привод (на чертежах не показцт), и в приемную емкость 3 подается горячий

z.î3äóõ, который выбрасывается через выходные отверстия трубок 5. По окончании прогрева в приемную емкость 3 подаетсит жидкий металл, который через калиброванные отверстия поступает в трубки 5, а затем

- в сопла 7, откуда выбрасывается с боль» шой скоростью и ударяется о раоочую поверх ность отражателя 13, вращаюшегося в напрат лении, противоположном врашению ротора, что увеличивает плошадь контакта струи с поверхностью отражателя. Струя! распыляет» ся в момент удара о твердую поверхность;

S09294

Составитель

Н.Волгина

Редактор д.Ушакова Техред Е.Петрова Корректор Л Бр щннна

Заказ 5 кЖ Иэд. Ж Щ Тираж 1003 Подписное

ЦИИИГ!И Государствеыиого комитета Совета Министров СССР по делам изобретений и открытий

Москва, 1И035, Раушская иаб., 4

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
