Реферат

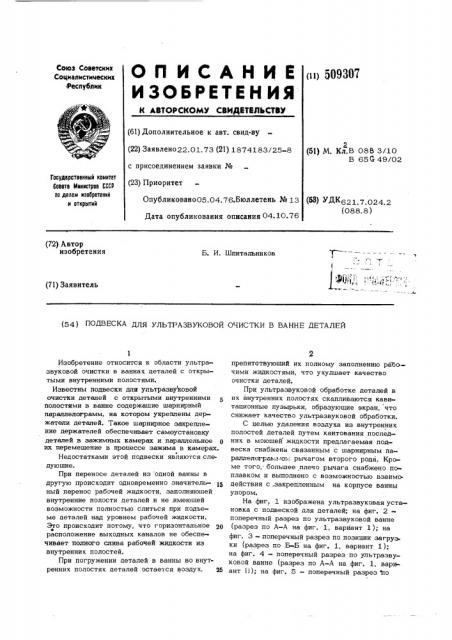

О П И С А Н И Е 5ю9зот

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистимеских республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено22.01.73 (21) 1874183/25-8 с присоединением заявки № (23) Приоритет

Опубликовано 05.04. 76,Бюллетень № 13

Дата опубликования описания 04 10.76 (51) М, Кл.В 08Ь 3/10

В 65 G 49/02

Государственный номнтет

Совета 1йнннотров СССР оа делам нзобретеннй н открытнй (53) УДК621.7.024.2 (088. 8) (72) Автор изобретения

Б. И. Шпитальников (71) Заявитель (54) ПОДВЕСКА ДЛЯ УЛЬТРАЗВУКОВОЙ ОЧИСТКИ В ВАННЕ ДЕТАЛЕЙ

Изобретение относится к области ультразвуковой очистки в ваннах деталей с открытыми внутренними полостями.

Известны подвески для ультразвуковой очистки деталей с открытыми внутренними

Полостями в ванне содержащие шарнирный параллелограмм, на котором укреплены держатели деталей. Такое шарнирное закрепление держателей обеспечивает самоустановку деталей в эажимных камерах и параллельное их перемещение в процессе зажима в камерах.

Недостатками этой подвески являются следующие.

При переносе деталей из одной ванны в другую происходит одновременно значитель- 15 ный перенос рабочей жидкости, заполняющей внутренние полости деталей и не,имеющей возможности полностью слиться при подъеме деталей над уровнем рабочей жидкости.

Это происходит потому, что горизонтальное расположение выходных каналов не обеспечивает полного слива рабочей жидкости из внутренних полостей.

При погружении деталей в ванны во внутренних полостях деталей остается воздух, 25 препятствующий их полному заполнению рабочими жидкостями, что ухудшает качество очистки деталей.

При ультразвуковой обработке деталей в их внутренних полостях скапливаются кавитационные пузырьки, образующие экран, что снижает качество ультразвуковой обработки.

С целью удаления воздуха из внутренних полостей деталей путем кантования последних в моющей жидкости предлагаемая подвеска снабжены связанным с шарнирным параллелограьа. о1.: рычагом второго рода. Кро- ме того, большее плечо рычага снабжено поплавком и выполнено с возможностью взаимодействия с .закрепленным на корпусе ванны упором.

На фиг. 1 изображена ультразвуковая установка с подвеской для деталей; на фиг. 2— поперечный разрез по ультразвуковой ванне (разрез по А-А на фиг. 1, вариант 1 ); на фиг. 3 — поперечный разрез по позиции загруэ ки (раэрез по Е -Б на фиг. 1, вариант 1 ); на фиг. 4 — поперечный разрез по ультразвуковой ванне (разрез по А-А на фиг. 1, вариант I/); на фиг. 5 — поперечный разрез по

509307 позиции разгрузки (разрез по Б-Б на фиг. 1, вариант ii).

Ультразвуковая установка для очистки соцержит ванны 1 и 2 с рабочими жидкостями, ванну 3 ультразвуковой очистки с ультра- 5 звуковыми преобразователями 4 и 5, транспортируюшее устройство 6 и подвески 7.

Установка имеет позиции загрузки 8 и разгрузки 9. Транспортируюшее устройство 6 выполнено в виде цепного конвейера с цву- 10 мя параллельными ветвями, соединенными через определенный шаг поперечными штангами 10, на которых закреплены подвески 7.

Подвеска 7 содержит стойку 11, на которой шарнирно закреплен рычаг второго рода 12

15 с поплавком 13 и держателями 14 для ориентированной укладки и удержания очишаемых деталей. Рычаг 12 и держатели 14 связаны между собой шарнирным паралле20 лограммом 15.

Установка может быть выполнена в варианте I I (фиг. 4 ), при котором рычаг 1 2 и подвески 7 не имеют поплавка 13. B этом варианте установка снабжена неподвижным упором 16, который располагается над ваннами 1, 2 и 3 . (фиг, 1 ), Установка работает следуюшим образом.

Детали, подлежашие очистке, укладываются в позиции загрузки 8 на держатели 14 подвески 7. При этом,цержатели 14 фиксируют очишаемые детали в таком положении, при котором их выходные каналы направлены вниз под таким углом к горизонту, ко» торый обеспечивает полный слив жидкости из их внутренних полостей. После укладки очишаемых цеталей включается движение транспортируюшего устройства 6, переносяшего очишаемые детали в ванну 1. При погружении в ванну 1 рабочая жидкость воз- 4О действует на поплавок 13, который поворачивает рычаг 12 и через шарнирный параллелограмм 15 — держатели 14 очишаемых деталей.

При этом очишаемые детали приобрета- 45 ют новое положение, при котором их выходные каналы направлены вверх под углом к горизонту. Угол наклона к горизонту обеспечивает полный выход воздуха из их внутренних полостей. При дальнейшем движении 50 трансп ортируюшег о устр ойства 6 осушествляется подъем подвески 7 из ванны 1, в пр оцессе к оторог о под действием веса очишаемые детали поворачиваются в первоначальное положение, которое они занимали до погружения в рабочую жидкость ванны

При дальнейшем подъеме поплавок 13 отрывается от поверхности рабочей жидкости ванны 1, очишаемые детали оказываются в воздухе и из их внутренних полостей через выходные каналы жидкость сливается в ванну 1. При дальнешем переносе деталей в ванну 2 происходит аналогичная операция.

При погружении очишаемых деталей в ванну 3 между ультразвуковыми преобразователями 4 и 5 происхоцит их ультразвуковая очистка. В процессе ультразвуковой очистки выходные каналы очишаемых деталей направлены вверх под таким углом к горизонту, который обеспечивает полный выход воздуха и кавитационных пузырьков, образуюшихся в процессе ультразвуковой очистки, из внутренних полостей деталей. B дальнейшем очишенные детали приходят в позицию разгрузки 9, где осушествляется их съем. В случае выполнения установки (в варианте Il) поворот очишаемых деталей в ваннах происходит путем взаимодействия неподвижных упоров 16 с рычагом 12 и через шарнирный параллелограМм 15 с держателями 14, на которых уложены очишаемые детали.

Ф о р м у л а и з о б р е т е н и я

1. Подвеска для ультразвуковой очистки в ванне деталей с открытыми внутренними полостями, содержащая шарнирный параллелограмм, на котором укреплены держатели деталей, о т л и ч а ю ш а я с я тем, что, с целью удаления воздуха из внутренних полостей деталей путем кантования последних в моюшей жидкости, подвеска снабжена связанным .с шарнирным параллелограммом рычагом второго рода.

2. Подвескапоп. 1, отличаюшая с я тем, что большее плечо рычага снабжено поплавком;

3. Подвеска по и, 1, о т л и ч а ю ш ая с я тем, что большее плечо рычага выполнено с возможностью взаимодействия с закрепленным на корпусе ванны упором.

509307

А "А За иант II

Я

Ц

Я

P- P УариаитЯ

Фиг х г саянова

Редактор ) ..БратчиковаТекред г1. ладКо»

A. Степанова

Заказ 239/4 Иэд. ра.Я/ Тираж "1P ) Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушскаи наб., 4

Москва, Енисейская ул., 2 "Гипроводхоз
