Реферат

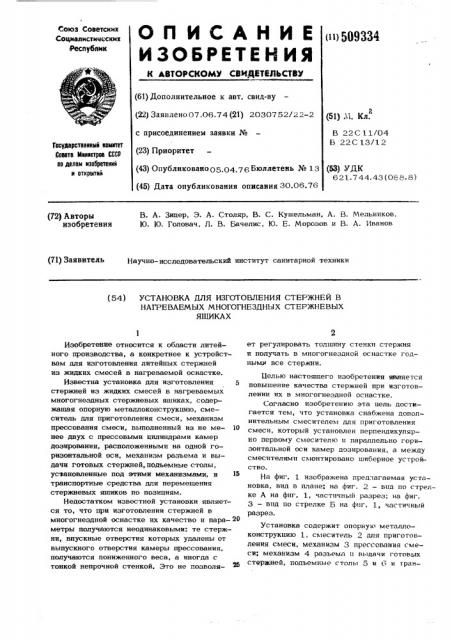

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»)509334 (61) Дополнительное к авт. свид-ву (22) Заявлено 07.06.74 (21) 2030752/22-2 с присоединением заявки № (23) Приоритет (43) Опубликовано05 04. 76Бюллетень № 13 (45) Дата опубликования описания 30.06.76 (51) .Ч. Кл.

В 22С 11/04

В 22С 13/12

Государственный «сметет

Совета Иииистров СССР во делам изобретений и открытий (53) УДК

621.744.43 (088.8?

В. A. Зицер, Э. А. Столяр, В. С. Кушельман, А. В. Мельников, Ю. Ю. Головач, Л. В. Бачелис, Ю. E. Морозов и В. A. Иванов (72) Авторы изобретения (71) Заявитель Научно- исследовательский институт санитарной техники (54) УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ СТЕРЖНЕЙ В

НАГРЕВАЕМЫХ МНОГОГНЕЗДНЫХ СТЕРЖНЕВЫХ

ЯШИКАХ

Изобретение относится к области литейного производства, а конкретнее к устройствам для изготовления литейных стержней из жидких смесей в нагреваемой оснастке.

Известна установка для изготовления стержней из жидких смесей в нагреваемых многогнездных стержневых ящиках, содержащая опорную металлоконструкцию, смеситель для приготовления смеси, механизм прессования смеси, выполненный из не ме- 10 нее двух с прессовыми цилиндрами камер дозирования, расположенными на одной горизонтальной оси, механизм разъема и выдачи готовых стержней, подъемные столы, установленные под этими механизмами, и 15 транспортные средства для перемещения стержневых ящиков по позициям.

Недостатком известной установки является то, что при изготовлении стержней в многогнездной оснастке их качество и пара- 20 метры получаются неодинаковыми: те стержни, впускные отверстия которых удалены от выпускного отверстия камеры прессования, получаются пониженного веса, а иногда с тонкой непрочной стенкой. Это не позволяет регулировать толщину стенки стержня и получать в многогнездной оснастке годными все стержни.

Целью настоящего изобретения является повышение качества стержней при изготовлении их в многогнездной оснастке.

Согласно изобретению эта цель достигается тем, что установка снабжена дополнительным смесителем для приготовления смеси, который установлен перпендикуляр— но первому смесителю н параллельно горизонтальной оси камер дозирования, а между смесителями смонтировано шиберное устройство.

На фиг. 1 изображена предлагаемая установка, вид в плане; на фиг. 2 — внд по стрелке А на фиг. 1, частичный разрез; на фиг.

3 — впд по стрелке Б на фнг. 1, частичный разрез.

Установка содержит опорную металлоконструкцию 1, смеситель 2 для приготовления смеси, механизм 3 прессования смеси; механизм 4 разъема и выдачи готовых стержней, подъемные столь1 5 и 6 и тран509334

3 спортное средство 7 для перемещения стержневых ящиков 8 по позициям.

Смеситель 2 для приготовления смеси включает бункер 9 для песка, бак 10 для жидкой составляющей, бак 11 для волы, 5 дозатор 12 для песка, дозаторы. 13 и 14 для жидкой составляющей и воды, смеситель 15,,шибер 16 с приводом 17, смеси-, тель 18 с окнами 19 и приводными шибе-: рами 20. 19

Механизм 3 прессования смеси включает

l прессовые цилиндры 21 с плунжерами 22, камеры 23 дозирования и насадки 24 с при ворами 25., 15

Механизм 4 разъема и выдачи готовых стержней, содержит привод 26, раму 27 с захватами 28, раму 29 с упорами 30 нпо- воротные приемно-выдающие устройства 31 с приводом 32. . 20

Транспортное средство 7 выполнено в виде карусели 33 с приводом 34, В верхних и нижних половинкахстержневого.ящика 8 вст-, . роены нагреватели (на чертежах не показа- ны). м

На позиции прессования установлены обо-, греваемые заглушки 35, которые могут ( быть подпружинены или приводитьсявдейс вие индивидуальным приводом.

Доэаторами 12, 13 и 14 рля песка, жид-,р кой составляющей и воды исходные компо- ненты подаются соответственно иэ бункера

9, баков 10 и 11 в первый смеситель 15 у непрерывного действия. При открытом шибере 16 смесь непрерывно поступает в нахо- Зй дяшийся под смесителем 15 и перпендику-! лярно к нему расположенный смеситель 18, при этом до уровня сливного окна смеситель

15 scerga заполнен смесью. В смесителе

18 непрерывного действия смесь продолжа- Е ет перемешиваться, одновременно с этим распределяясь в противоположные стороны от места поступления, При достижении смесью верхнего уровня прекращается подача исходных компонен-у тов в смеситель 15. При опускании смеси ниже нижнего уровня подача исходных ком-. понентов в смеситель 15 возобновляется.

Через окно 19 смесь заполняет камеры 23 5а доэирования, подъемный стол 5 поднимает ся в верхнее положение, принимая на себя находящийся на кронштейне 36 стержневой .ящик 8. Приводы 25 перемешают насадки

24 в рабочее положение и цилиндры 21 55 цлунжерами 22 выпрессовывают жидкопод вижную смесь из камер 23 дозирования в стержневой ящик 8 через его выпускные отверстия. При этом плунжеры 22 перек)рывают окна 19, препятствуя попадению (еа

4 смеси из смесителя 18 в камеры доэирования.

Во время прессования и последующей за ним выдержки, противоположные впускные отверстия стержневого ящика закры- ваются обогреваемыми заглушками 35. Это исключает необходимость вводить в стержневой ящик 8 дополнительные шибера и способствует эффективному росту корки в торцах этих отверстий.

После окончания прессования, цилиндр

37 закрывает шибер стержневого ящика 8, подъемный стол 5 опускается, возвращая стержневой ящик 8на кронштейн 36, приводы)

25отводят.часадки 24 в сторону, перекрывая снизукамерыдозирования 23, а цилиндры 21 . .поднимаютплунжера 22 в верхнее положение, обеспечивая заполнение смесью камер 23 дозирования из смесителя 18 через окна

19.. Далее привод 38 выводит фиксатор 39, и привод 34 поворачивает карусель ЗЗ на;

90 . Пройдя две свободные позиции, стерж-; невой ящик 8 с отвержденными стержнями подается на позицию разъема и выдачи готовых стержней. 11илиндр 40 открывает шибер стержневого ящика, а подъемный стол 6, поднимаясь, воздействует на толка-

O / тели 41 и 42 стержневого ящика 8. При этом одновременно поднимаются стержни и верхняя поло ина стержневого ящика. 3а тем приводом 32 заводятся приемно-выдающие устройства, привод 26 поднимает ра- ( му 27 с захватами 28, а стол 6 опускает.ся в нижнее положение. При движении вверх стержни натыкаются своими знаками на упо ры 30, закрепленные на неподвижной раме.

27 и выталкиваются ими на IIpHeMHQ-выдают шие устройства 3 1, которые, поворачиваясь, выводят стержни из зоны стержневого ящика. 8, После этого стержневой ящик 8 обдувается воздухом, подъемный стол 6 вновь ,поднимается, рама 27 с захватами 28 опускает на толкатели 43 верхнюю половину стержневого яшика, захваты 28 в конце хола разводятся, подъемный стол 6 опускается в нижнее положение, осуществляя по пути сборку стержневого япика 8.

Шибер 16, управляемый приводом 17, служит для изоляции смесителя 18 от смеУ сителя 15 в начале работы установки. Ilpa установившемся автоматическом режиме работы установки шибер 15 открыт.

Формула изобретения

Установка для изготовления стержней в нагреваемых многогнеэдных стержневых яшиках, содержашая опорную металлоконструкцию, смеситель для приготовления смеси, механизм прессования смеси, выпол-09334 ненный из не менее двух с прессовыми нилин драми камер дозирования, расположенными на одной горизонтальной оси, мехам низм разъема и выдачи готовых стержней, подъемные столы, установленные под атими механизмами, и транспортные средства для перемешения стержневых яшиков по ,позициям, отличающаяся тем, 6

t÷òî, с целью повышения качества стержней, она снабжена дополнительным смесителем для приготовления смеси, установленным перпендикулярно первому сме.ителю и парал . лельно горизонтальной оси камер дозирова1 ния, и шиберным устройством, смонтирован. . ным между смесителями для прнгсаовления ) смеси, Зака". Х®
