Класс 84 с, 4

_#_ 50038

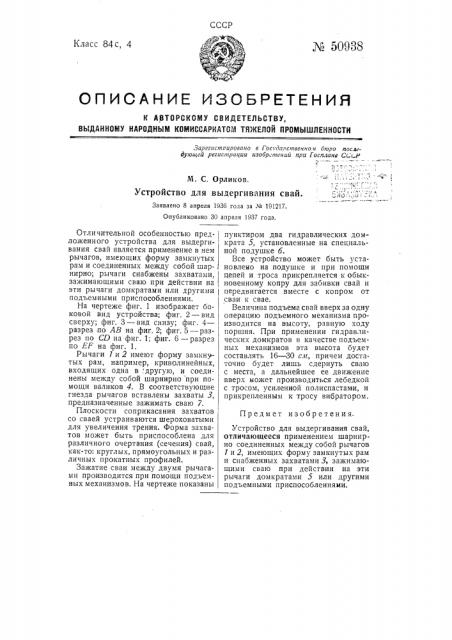

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

Зарегистрировано в Госгдарс пвенно.я бюро пос.еедующей регисиграи u изобрюкнии при Госплане СС;< Р

1.

М. С. Орликов.

Устройство для выдергивания свай.

Заявлено 8 апреля 1936 года за М 191217.

Опубликовано 30 апреля 1937 года.

Предмет изобретения.

Отличительной особенностью предложенного устройства для выдергивания свай является применение в нем рычагов, имеющих форму замкнутых рам и соединенных между собой шарнирно; рычаги снабжены захватами, зажимающими сваю при действии на эти рычаги домкратами или другими подъемными приспособлениями.

На чертеже фиг. 1 изображает боковой вид устройства; фиг. 2 — вид сверху; фиг. 3 — вид снизу; фиг. 4— разрез по АВ на фиг. 2; фиг. 5 — разрез по CD на фиг. 1; фиг. 6 — разрез по EF на фиг. 1.

Рычаги 1 и 2 имеют форму замкнутых рам, например, криволинейных, входящих одна в;другую, и соединены между собой шарнирно при помощи валиков 4. В соответствующие гнезда рычагов вставлены захваты 3, предназначенные зажимать сваю I.

Плоскости соприкасания захватов со сваей устраиваются шероховатыми для увеличения трения. Форма захватов может быть приспособлена для различного очертания (сечения) свай, как-то: круглых, прямоугольных и различных прокатных профилей.

Зажатие сваи между двумя рычагами производится при помощи подъемных механизмов. На чертеже показаны пунктиром два гидравлических домкрата 5, установленные на специальной подушке о.

Все устройство может быть установлено на подушке и при помощи цепей и троса прикрепляется к обыкновенному копру для забивки свай и передвигается вместе с копром от сваи к свае.

Величина подъема свай вверх за одну операцию подъемного механизма производится на высоту, равную ходу поршня. При применении гидравлических домкратов в качестве подъемных механизмов эта высота будет составлять 16 — 30 сл, причем достаточно будет лишь сдернуть сваю с места, а дальнейшее ее движение вверх может производиться лебедкой с тросом, усиленной полиспастами, и прикрепленным к тросу вибратором.

Устройство для выдергивания свай, отличающееся применением шарнирно соединенных между собой рычагов

1 и 2, имеющих форму замкнутых рам и снабженных захватами 3, зажимающими сваю при действии на эти рычаги домкратами 5 или другими подъемными приспособлениями.

Б авторскому свидетельству M. С. Орликова X 5О938

Ф „т

Фиг4

Фи.3

Г- --7 :.—:- Г1

; "г",— . — 1

l

,г I

СЬиг5

Григ/. г

Ткг. „Г1счатн/1й Труд". 33к. 376" — 4
