Реферат

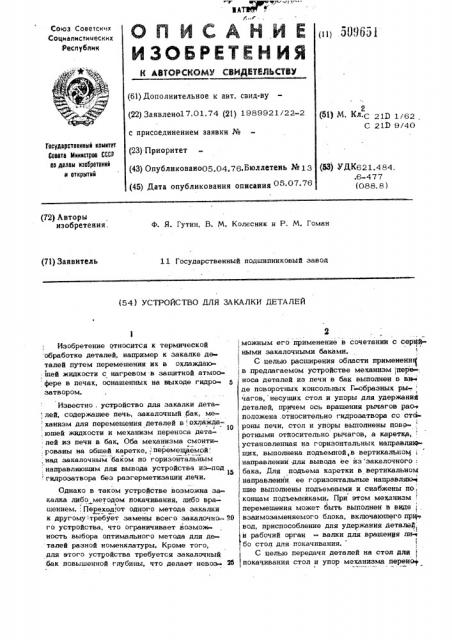

Сок>з Советских

Соцнаансти нескин

Республик (11) 5®651 (61) Дополнительное к авт. саид-ву (22) Заявлено17.01.74 (21) 1989921/22-2

2 (51) М. Кл С 21@ 1/62

С 21D 9/40 с присоединением заявки №

Государственный квинтет

Соаата Мнннстроа СССР аа делам нэабретеннй и открытнй (23) Приоритет (43) Опубликоваиоов.p4,76,Бюллетень № 18 (45) Дата опубликования описания О5 О7-76 (Щ УЙ 621.484,,6-477 (088. 8) (72) Авторы изобретения.

Ф. Я. Гутин, В. М. Колесник и Р. М. Гоман (71) Заявитель

11 Государственный подшипниковый завод (54) УСТРОЙСТВО ДЛЯ ЗАКАЛКИ ДЕТАЛЕЙ

Изобретение относится к термической обработке деталей, например к закалке де» талей путем перемещения их в охлаждаю: щей жидкости с нагревом в защитной атмос фере в печах, оснащенных на выходе гидро 5 затвором.

Известно, устройство для закалки дета : лей, содержащее печь, закалочный бак, ме . ханизм для перемещения деталей в охлажда> 10, юшей жидкости и механизм переноса деталей иэ печи в бак, Оба механизма смонти, рованы нв обшей каретке,, перемещаемой, над закалочным баком по горизонтальйым направляющим для вывода устройства из-под

И гидрозатвора без разгерметизации лечи.

Однако в таком устройстве возможна закалка либо методом покачивания, либо вращением., Переход,от одного метода закалки к другому требует замены всего закалочно-. о0 го устройства, что ограничивает воэмож ность выбора оптимального метода для деталей разной номенклатуры. Кроме того, для этого устоойствв требуется заквлочный бак повышенной глубины, что делает невоз можным его применение в сочетании с серий1 ными звквлочными баками.

С целью расширения области применение( a предлагаемом устройстве механизм пере носа деталей иэ печи в бак выполнен в ви- де поворотных консольных Г-образных ры-

\ чагов, несущих стол и упоры для удержвните деталей, причем ось вращения рычагов рао- ( положена .относительно гидрозатвора со стст роны печи, стол и упоры выполнены пово- . ротными относительно рычагов, а каретка, установленная на горизонтальных направляаа ших, выполнена подъемной,в вертикальноь направлений -для вывода ее из заквлочного .: бака, Для подъема каретки в вертикальном ! Направлении. ее горизонтальные направляю шие выполнены подъемными и снабжены по, 1 концам подъемниками, При этом механизм . перемещения может быть выполнен в виде взаимозаменяемого блока, включакнцего ттрт

i вод, приспособление для удержания деталей; и рабочий орган — валки для вращения ли- бо стол для гокачиввния.

С целью передачи деталей на стол для покачивания стол и упор механизма перепое

509651

5 тали удерживаются ребордами роликов 35.

1, Врашаюшиеся детали зажнмаются между вал-; ками 26 и роликами 35, за счет чего осу- шествляется правка деталей. После подъе-! ма роликов 35 детали сходят с валков. 26. ; 5

1Регулировка положения роликов 35 на раэ-

1ные диаметры закаливаемых деталей осуI ! шествляется путем перемешения по направI ляюшим 40 кронштейнов 41.

При закалке методом покачивания в кон-:10

1 це поворота рычагов 13 вниз силовой ци-! линдр 16 поворачивается по часовой стрел, «е кулачки 24 и 25.. Вследствие этого па.

I ворачивается против часовой стрелки стол

12 и упор 22. Поверхность стола 12 уста- 1б навливается параллельно поверхности стола

"30, Упор 22 поворачиватся на меньший .угол, чем стол 12, вследствие чего упор ! оказывается утопленным ниже поверхности стола 12. Детали под действием своего ве 20 са сходят на стол 30 и покачиваются на. нем, удерживаемые упором 33, Через за;, данное время упор 33 поворачивается, и

: детали сбрасываются на.конвейер 39. Да-, :,:лее цикл повторяется.

Вывод устройства из бака беэ разгерме

1 тизации печи осушествляется следуюшим об6 разом. Рычаги 13 опускаются в нижнее по- ложение, после чего привод 11 перемешает каретку вправо. При этом стол 12, и упор

;18 также занимают свои нижние положения. Затем подъемники 7 поднимают напранляюшие 4 вверх до полного выхода всех ме ханиэмов иэ бака.!

Формула изобретения

Устройство для закалки деталей, выгру-. жаемых из печи в бак через гидрозатвор, содержашее каретку, установленную на го- . ризонтальные нжравляюшие и несушую механизм переноса деталей из печи в бак и

:механизм перемешения деталей в баке,о т ,л и ч а ю ш е е с я тем, что, с целью

; расширения области применения устройства механизм переноса выполнен в виде поворот1 ных консольных Г-образных рычагов„несу: ших стол и упоры для удержания деталей, причем ось вращения Г-образных рычагов

1 (р сйоложена относительно гидрозатвора со: стороны печи, стол и упоры выполнены по-1 !

, воротными относительно несуших рычагов, 1, а каретка выполнена подъемной в вертикал

, ном надрав инин»
