Состав для защиты от коррозии

Состав для защиты от коррозии

Иллюстрации

Показать все

Реферат

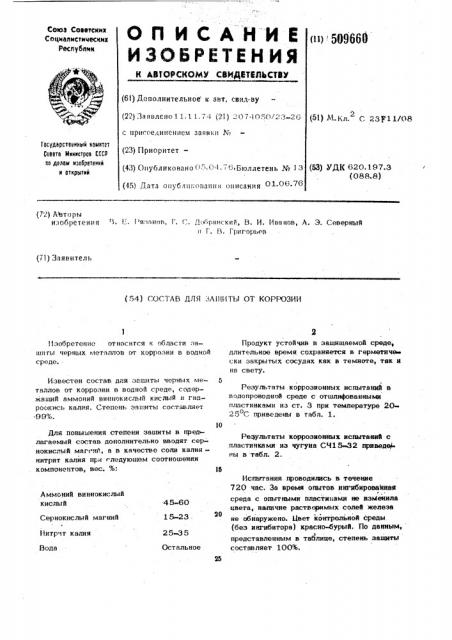

Оаа ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соватеинх

Социалистических

Республнн (») И9660 (61} Дополнительное к авт. свил-ву (22) Заявлено 21 1 4 (21) «07.10 "0!."-.: "6 е присоединеииект заявки _#_. (23) Приоритет— (43) Опубликовано <- 0 1 ???????????????????? № 3 (45) ???????? ?????????????????????????? ???????????????? 01-06. 6 (51) ??.????. ?? 23f11>

1осудврстоеннв и номнтет

Соната Мнннстров СССР по делам нзооретеннй н открытнй (53) УДК 620.197.3 (088.8) (?2) Аматеры изобрЕтения "З. 1: 1 ятздиов, Г. С Добр«вский, В. И. Иванов, A. З. Северный и Г. B. Григорьев (?1) Заявитель (54) ГОСТЛВ ДЛЯ ЗЛ111ИТЫ ОТ КОРРОЗИИ

25

Аммоний виннокислый кислый

Сернокислый магний

Иитрчт калия

Вода

11эобретенио относится к области паши гы черных металлов от коррозии в водной среде, .

Известен состав для зашиты черных металлов от коррозии в водной среде, содержа ший аммоний Вин кок ислый кислый и Гидроокись калия. Степень зашиты составляет

99%

Для повышения степени зашиты в предлагаемый состав дополнительно вводят сер- нокислый маг «и, а в качестве соли калия— нитрит калия при еледуюшем соотношении компонентов, вес. %:

45-60

15 23.

25-3 5

Остальное

Продукт устойчив в эашкшаемой среде, длительное время сохраняется в герметиче» ски закрытых сосудах как в темноте, так и на свету.

Результаты корроэионных испытаний в водопроводной среде с отшлифованными пластинками иэ ст. 3 при температуре 2025оГ приведены в табл. 1.

Результаты коррозионных испытаний с пластинками из чугуна СЧ15-32 приведен«ы в табл. 2.

Испвттания проводились в течение

720 час. 3а время опытов ингибирова2аная среда с опытными пластиками не изменила цвета, наличие растворимых солей железа

20 не обнаружено. Цвет контрольной среды (без ингибитора) красно-бурый. По данным, представленным в та6лице, степень зашиты составляет 100%.

509660

Таблица 1

Вес пластины до опыта, г

Вес пластины после опыта и снятия про дуктов коррозии, r

Убыль в весе, г

Скорость коррозии, 2 г/см сутки

Сталь Ст. 3 в воде с ингибитором

23,9837

23,4017

23,2204

23,0626

23,3 190

Сталь Ст. 3 в воде без ингибитора

0,72

0,70

0,68

0,69

0,71

Таблица 2

Вес пла опыта, г

Чугун СЧ 15-32 в воде с иигибитором

16,2432

16,0420

15,2104

16,2432

16,04 20

15,2104

Чугун СЧ 15-32 в воде без ингибитора (контроль) 16,9307

16,3170

16,0231

16,8659

16,2499

15,9572

0,0648

0,0671

0,0659

0,54

0,56

0,55

Формула изобретения

Состав для зашиты от коррозии черных металлов в водной среде на основе аммония виннокислого кислого и соли калия, о тл и ч а ю ш и и с я тем, что, с целью повышения степени. зашиты, он содержит но сернокислый магний, а в качестве соли

Аммоний виннокислый кислый

Сер нокислый магний

Нитрит калия

Вода

45-60

15-23

Остальное

Составитель 1 .Деоугьева реда тор О.филиппова Техред E Подурушина К рр " р д.Орлова

Подписное

Заказ5067 Изд. М Тираж 1(Щф

ЦНИИПИ, Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, ll3035, Раушская наб., 4

Филиал ППП "Патейт r. Ужгород, ул. Проектная, 4

23,9837

23,4017

23,2204

23,0626

23,3190

23,3421

23,8390

23,4256

23,0731

23,7882

23,1039

23, 050

23,2950

22,9408

23,6521

0,1382

0,1340

О, 1306

0,1323

0,1361 калия - нитрит калия при следующем соотношении компонентов, вес. %:
