Реферат

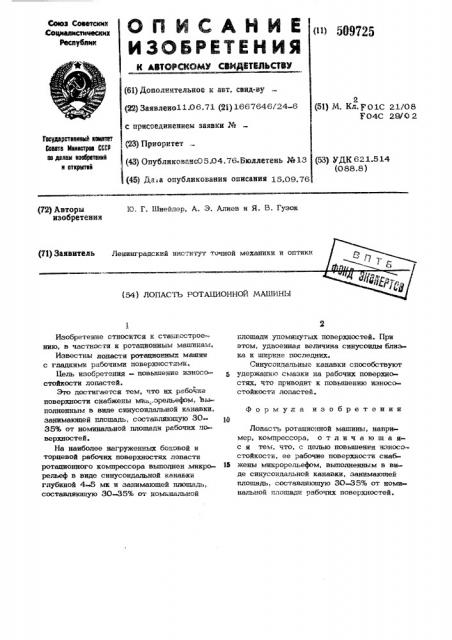

О П И C À Í È Å пц gpgygp

Союз Советских

Соц)алнстм несом

Реса убиии (61) Дополнительное к авт. свид-ву (22) Заявлеио11.06.71 (21) 1667646/24 6 с црисоедииеиием заявки № (23) Приоритет (43) Опубликоваиб35.04.76.Бюллетень 3Ü 13 (45) Д @ оп бликования описании 15.09.76 (51) N. Kzr. F01Ñ 21/08 с 04С 29/О 2

Гасударстаааавй ааиатет

Саввта Мааастраа С60Р

N ДИЛЕМ N366p6TSIINN и атаритаМ (53) 1 ДК 621.514 (0 88.8) И, Г, шнейдер, A. З. Алиев и Я. H. Гузок (72) Автори изобретения (54) ЛОПАС (71) Заивитель Ленинградский и

Изобретение относится к станк трое-,-нию, в частности к ротационным машинам.

H»ecтны лопасти ротационньп: машин с гладкими рабочими поверхностями, Цель изобретения — повышение изнссостойкости лопастей.

Это достигается тем, что их рабо ие поверхности снабжены миз,, орельефэм, Ъь полненным в виде синусоидальной канавки, занимающей площадь, составляющую 3035% от номинальной площади рабочих човерхностей.

На наиболее нагруженных боковой и торцевой рабочих поверхностях лопасти ротационного компрессора выполнен, микрорельеф в виде синусоидальной канавки глубиной 4- 5 мк и занимающей плошадь, составляющую 30-35% от номинальной глощади упомянутых поверхностей. При этОм, $ äÂÎçèíÿë величина синусоиды близ» ка к ширине последних.

Синусоидальные канавки способствуют удержанию смазки на рабочих поверхнс стах, что приводит к повышению износостойкости лопастей.

Формула изобретения

1О

Лопасть ротациочной машины, например, компрессора, о т л и ч а ю щ а яс я тем, что, с целью повышения износостойкжти, ее рабочие поверхности снаб35 жены микрорельефом, выполненным в виде синусоидальной канавки, занимающей площадь, составляющую 30-35% от номинальной площади рабочих поверхностей.
