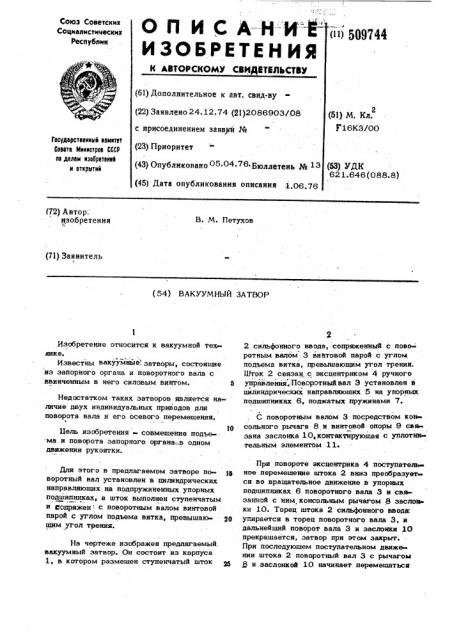

О Il И С А=-Н-И ИЗОБРЕТЕН И

Союз Советских

Социалистических

Республик (ii) 509744

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ (61) Дополнительное к авт, свид-ву (22) Заявлено 24.12.74 (2j)2086903/08

51) М. Кл.

Г16КЗ/00 с присоединением заявуй № (23) Приоритет

Гасударственный квинтет

Сааета Мнннстрав СССР пе делам нэебретеннй и аткрытнй (43) Опубликовано 05 04 76 Бюллетень (45) Дата опубликования описания 1.0

63) УДК

62 1.646 (088. 8) (72) Автор; изобретения

В. М. Петухов (71) Заявитель (S4) ВАКУУМНЫЙ ЗАТВОР

Изобретение относится к вакуумной тех« нике.

Известны вакуумные затворы, состоящие

:из запорного органа и поворотного вала с ввинченным в него силовым винтом. 5

Недостатком таких затворов является наличие двух индивидуальных приводов для поворота вала и его осевого перемещения.

l0

Цель изобретения совмещение подъема и поворота запорного органа .в одном движении рукоятки.

Для этого в предлагаемом затворе по- 1а воротный вал установлен в цилиндрических направляющих на подпружиненных упорных подшипниках, а шток выполнен ступенчатым и сопряжен . с поворотным валом винтовой парой с углом подъема витка, превышаю- 20 щим угол трения.

На чертеже изображен предлагаемый, вакуумный затвор. Он состоит из корпуса

1, в котором размещен ступенчатый шток

2 сильфонного ввода, сопряженный с пово- ротным валом. 3 винтовой парой с углом, подъема витка, превышающим угол трения.

Шток 2 связан с эксцентриком 4 ручного управления. Поворотный вал Э установлен в цйлиндрических направляющих 5 на упорных подшипниках 6, поджатых пружинами 7.

С поворотным валом 3 посредством кон сольного рычага 8 н винтовой опоры 9 свя» зана заслонка 10,контакжрутошая с уплотни» тельным элементом 11.

При повороте эксцентрика 4 поступатель ное перемещение штока 2 вниз преобразует ся во вращательное движение в упорных подшипниках 6 поворотного вала 3 и связанной с ним консольным рычагом 8 заслон ки 10. Торец штока 2 сильфонного вводк упирается в торец поворотного вала 3, и дальнейший поворот вала 3 и заслонки 10 прекращается, затвор при этом закрыт.

При последующем поступательном движении штока 2 поворотный вал 3 с рычагом

3 и,заслонкой 10 начинает перемешаться вниз в цилиндрических направляющих 5 вместе с подшипниками 6, сжимая пружину 7. При этом происходит уплотнение затвора.

Открытие затвора производится IlpH дви жении штока 2 в обратном направлении, в результате чего пружина 7 разжимается и перемещает поворотный вал 3 с подшипниками 6 вверх, что приводит к разуплотнению затвора. При дальнейшем перемещении штока 2 вверх вал 3 поворачивается и заслонка 10 отводится в сторону.

Усилие поджатия заслонки 10 к уплотнительному элементу 11 регулируется винтовой опорой 9. t5

Формула изобретения

Вакуумный затвор, в корпусе которого размещена заслонка с приводом подъема и повороте, выполненным в виде вала и ввинченного в него штока„связанного с эксцентриком ручного управления, о т л и ч а юш и и с я тем, что, с целью совмещения подъема и поворота заслонки в одном движении рукоятки, шток выполнен ступенчатым и сопряжен с поворотным валом винтовой парой с углом подъема витка, превышаю щим угол трения, а поворотный вал установлен в цилиндрических направляющих на подпружиненных упорных подшипниках.
