Предохранительный клапан
Иллюстрации
Реферат

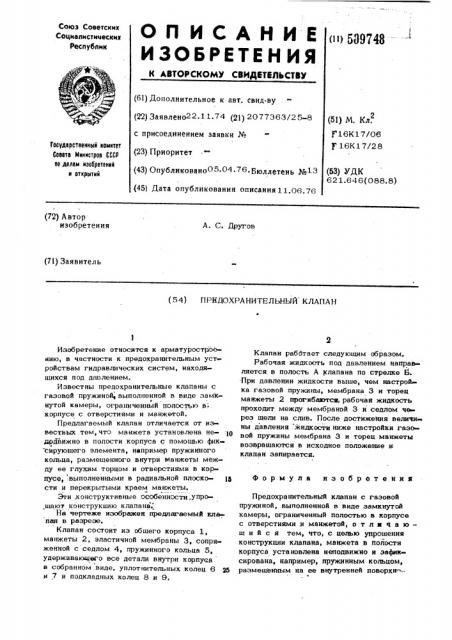

(> ) 509748
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (6l) Дополнительное к авт. свнд-ву (51) М. Кл.
Р 16К 1 7/06 1 6К 1 7/2 8 (22) Заявлено22.11.74 (21) 2077363/25-8 с присоединением заявки № (23) Приоритет (43) Опубликовано05 04.76.Бюллетень №13 (45) Дата опубликования описания 11.06.76
Гасударственный номитет
Совета Министров СССР но делам изобретений н открытий (53) УДК
62 1.646(088.8) (72) Автор изобретения
A. С. Другов (7l) Заявитель (54) ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
Изобретение относится к арматуростроению, в частности к предохранительным устройствам гидравлических систем, находяшихся под давлением.
Известны предохранительные клапаны с газовой пружиной, выполненной в виде замкнутой камеры, ограниченный полостью в корпусе с отверстиями и манжетой.
Предлагаемый клапан отличается от из» вестных тем, что манжета установлена не та дрдвижно в полости корпуса с помощью фиксирующего элемента, например пружинного кольца, размещенного внутри манжеты между ее глухим торцом и отверстиями в корпусе, .выполненными в радиальной плоско- ц сти и перекрытыми краем манжеты.
Эти .конструктивные особенности,упрошают конструкцию клапана."
На чертеже изображен предлагаемый клапан в разрезе.
Клапан состоит из общего корпуса 1, манжеты 2, эластичной мембраны 3, сопряженной с седлом 4, пружинного кольца 5, удерживающего все детали внутри корпуса в собранном виде, уплотнительных колец 6 Q5 и 7 и подкладных колец 8 и 9.
Клапан работает следующим образом.
Рабочая жидкость под давлением направляется в полость А клапана по стрелке Б.
При давлении жидкости выше, чем настрой ка газовой пружины, мембрана 3 и торец манжеты 2 прогибаются, рабочая жидкость проходит между мембраной 3 и седлом че рез щели на слив. После достижения величи ны давления .жидкости ниже настройки газовой пружины мембрана 3 и торец манжеты возвращаются в исходное положение и клапан запирается. формула изобретения
Предохранительный клапан с газовой пружиной, выполненной в виде замкнутой камеры, ограниченный полостью в корпусе с отверстиями и манжетой, о т л ее Ф а ю— шийся тем, что, с целью упрощения конструкции клапана, манжета в полости корпуса установлена неподвижно и зафиксирована, например, пружинным кольцом, размещенным на ее внутренней поверхн 509748
Составитель Э.Алхименков
Редактор Е, раттикова техред 3.Тарапенко Корректор Л.Орлова
Иад ьь / З ирав:. 134 .. Подписное
Ц!1!П!П11 Государсгвсииого комиг< га Совет а Мииистров СССР ио д лаги и: опр товий и oTvpUTHH
Москва, 11;1Г :, 5, 1 иугисваи иаб., 4
Филиал ППП Патент", г. Ужгород, ул. Проектная, 4
Заказ 5379
,.сти, а отверстия в корпусе выполнены в радиальной плоскости, расположенной меж ду краем манжеты и плоскостью пружинного кольца.
