Реферат

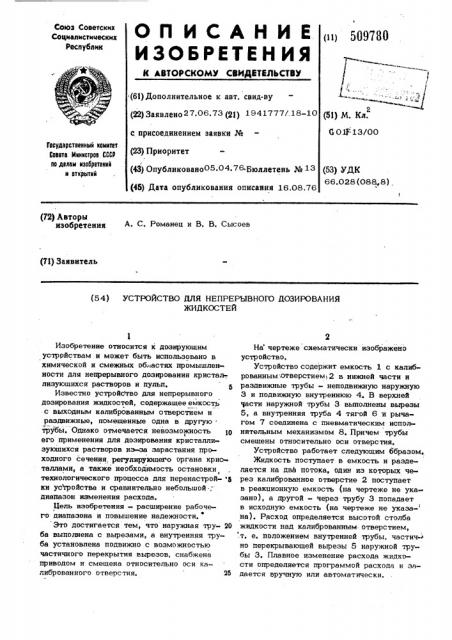

I (11) 509780

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61)Дополнительное к авт. свид-ву (22) Заявлено 27.06.73 (21) 1941777/. 18-10 (51) N. Кл. с присоединением заявки №

t Оф13/00

Государственный комитет

CoBQT& Нинистров СССР по делам изаоретеиий и открытий (23) Приоритет

/ (43) Опубликовано05 04 76 Бюллетень № 13 (53) УДК

66.028 (088 8), (45) Дата опубликования описания 16.08.76 (72) Авторы изобретении А. С. Романец и В. В. Сысоев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО ДОЭИРОВАНИЯ

ЖИДКОСТЕЙ

Изобретение относится к дозирующим устррйствам и может быть использовано в химической и смежных об астях промышленности для непрерывного доэирования кристал-. лиэующихся растворов и пульп. 5

Известно устройство для непрерывного дозирования жидкостей, содержащее емкость с выходным калиброванным отверстием и раздвижные, помещенные одна в другую трубы. Однако отмечается невозможность 1р его применения для доэирования кристаллизующихся растворов иэ-за эарастания проходного сечения, регулирующего органа крис» таллами, а также необходимость остановки, технологического процесса для перенастрой- а ки устройства и сравнительно небольшой-; диапазон изменения расхода.

11ель изобретения — расширение рабочего диапазона и повышение надежности.

Это достигается тем, что наружная тру- 20 ба выполнена с вырезами, а внутренняя труба установлена подвижно с возможностью частичного перекрытия вырезов, снабжена приводом и смещена относительно оси калиброванного отверстии, 26

На чертеже схематически изображено устройство, Устройство содержит емкость 1 с калиброванным отверстием|2 в нижней части и раздвижные трубы - неподвижную наружную

3 и подвижную внутреннюю 4. В верхней части наружной трубы 3 выполнены вырезы

5, а внутренняя труба 4 тягой 6 и рычагом 7 соединена с пневматическим исполнительным механизмом 8. Причем трубы смещены относительно оси отверстия.

Устройство работает следующим ббразом.

Жидкость поступает в емкость и разделяется на два потока, один из которых че» рез калиброванное отверстие 2 поступает в реакционную емкость (па чертеже не ука зано), а другой — через трубу 3 попадает в исходную емкость (на чертеже не указа- на}. Расход определяется высотой столба жидкости над калиброванным- отверстием, .т. е. положением внутренней трубы, частич-i но перекрывающей вырезы 5 наружной трубы 3. Плавное изменение расхода жидкости определяется программой расхода и задается вручную или автоматически.

509780 рованного отверстия.

uzi

Составитель 5де сопений

Редактор О.Филиппова Техред F..11îäóðóøèíà Корректор ЯЛг й.ir.1;ìäí

Изд. % j$)

Заказ 6 > 1

Тираж 864 Подписное

Ц11ИИГ!И Государственного комитета Совета Министров СССР

Ilo делам изооргтсний н открытий

Москва, 113<И;>, Раушская наб., 4

Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4

Э формула изобретения

Устройство для непрерывного дозирования жидкостей, содержащее емкость с выходным калиброванным отверстием и раздвиж- 5 ные, помещенные одна в другую трубы, о т л и ч а ю щ е е с я тем, что,.c цепью

4 расширения рабочего диапазона и повышения надежности, наружная труба выполнена с вырезами, а внутренняя труба уста-з новлена подвижно с возможностью частичного перекрытия вырезов, снабжена, приводом и смещена относительно cga калиб
