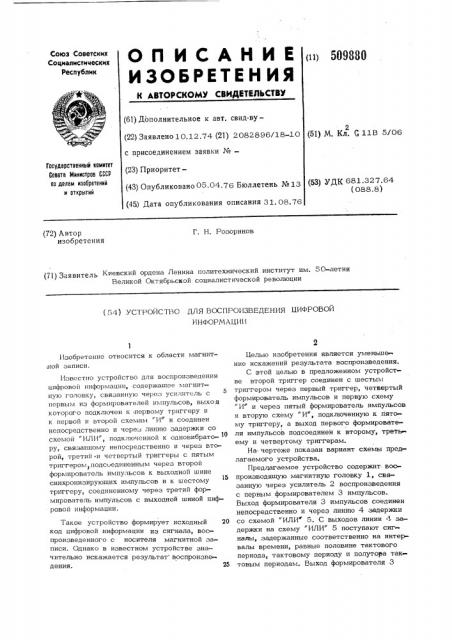

О П И С А Н И Е (11) 509880

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву2 (22) Заявлено 10.12.74 (21) 2082896/18-10 (51) М. Кл. С 11В 5/06 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.04.76 Бюллетень № 13 (53) УДК 681.327.64 (088.8) (4Ь) Дата опубликования описания 31,08.76

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (72) Автор изобретения

Г. Н. Розоринов (71) Заявитель 1<невский ордена Ленина политехнический институт им. 50-летия

Великой Октябрьской социалистической революции (54) УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦИФРОВОЙ

ИНФОРМАШ 1И

Изобретение относится к области магнитной записи.

Известно устройство для воспроизведения цифровой информации, содержашее магнитную головку, связанную через усилитель с первым из формирователей импульсов, выход которого подключен к первому триггеру и к первой и второй схемам "И" и соединен непосредственно и через линию задержки со схемои "ИЛИ", подключенной к одновибрато- 10 ру, связанному непосредственно и через второй, третий и четвертый триггеры с пятым триггером подсоединенным через второй формирователь импульсов к выходной шине синхронизируюших импульсов и к шестому триггеру, соединенному через третий формирователь импульсов с выходной шиной цифровой информации, Такое устройство формирует исходный 20 код цифровой информации из сигнала, воспроизведенного с носителя магнитной записи. Однако в известном устройстве значительно искажается результат воспроизведения. 25

Целью изобретения является уменьше ние искажений результата воспроизведения.

С этой целью в предложенном устройстве второй триггер соединен с шестым триггером через первый триггер, четвертый формирователь импульсов и первую схему

"И" и через пятый формирователь импульсов и вторую схему "И", подключенную к пятому триггеру, а выход первого формирователя импульсов подсоединен к второму, треть ему и четвертому триггерам.

На чертеже показан вариант схемы предлагаемого устройства.

Предлагаемое устройство содержит воспроизводяшую магнитную головку 1, связанную через усилитель 2 воспроизведения с первым формирователем 3 импульсов, Выход формирователя 3 импульсов соединен непосредственно и через линию 4 задержки со схемой "ИЛИ 5. С выходов линии 4 задержки на схему "ИЛИ" 5 поступают сиг» налы, задержанные соответственно на интервалы времени, равные половине тактового периода, тактовому периоду и полутора так товым периодам. Выход формирователя 3

509880

Заказ 239/1 2 язд „ о ", / / иранс 723 Подписное

11111т1т1111 Государственного комитета Совета Министров СССР ио делам изобретений и открытий

Москва, 11303">, Рау. нская иаб., 4

Москва, Енисейская ул., 2 "Гипроводхоз" импульсов подключен также к первому 6, второму 7, третьему 8 и четвертому 9 триггерам и к первой 1 0 и второй 1 1 схемам "И .

Схема "ИЛИ" 5 подключена к одновибратору 12, соединенному непосредственно и через второй 7, третий 8 и четвертый 9 триггеры с пятым триггером 1 3, подсоединенным к второй схеме "И" 11. Триггер 13

10 связан через второй формирователь 14 импульсов с выходной шиной 15 синхронизирующих импульсов и с шестым триггером 16.

1риггер 16 подсоединен через третий формирователь 17 импульсов к выходной шине

18 цифровой информации.

I ðèããåð 7 соединен с триггером 1 6 через. триггер 6, четвертый формирователь 19 импульсов и схему "И" 10, а также через пятый формирователь 20 импульсов и схему И" 11.

В предлагаемом устройстве производится периодическая коррекция фазы синхронизирующпх импульсов, что позволяет в значительной степени уменьшить искажения резуль» тата воспроизведения с носителя магнитной записи.

Формула изобретения

Устройство для воспроизведения цифровой информации, содержащее магнитную головку, связанную через усилитель с первым из формирователей импульсов, выход которого подключен к первому триггеру и к первой и второй схемам "И" и соединен непосредственно и через линию задержки со схемой "ИЛИ", подсоединенной к од новибратору, связанному непосредственно и через второй, третий и четвертый триггеры с пятым триггером, подключенным через второй формирователь импульсов к выходной шине синхронизирующих импульсов и к шестому триггеру, соединенному через третий формирователь импульсов с выходной шиной цифровой информации, о т л и— ч а ю щ е е с я тем, что, с целью уменьшения искажений результата воспроизведения, второй триггер соединен с шестым триггером через пятый триггер, четвертый формирователь импульсов и первую схему

"И" и через пятый формирователь импульсов и вторую схему "И", подключенную к пятому триггеру, причем выход первого формирователя импульсов подсоединен ко второму, третьему и четвертому триггерам.
