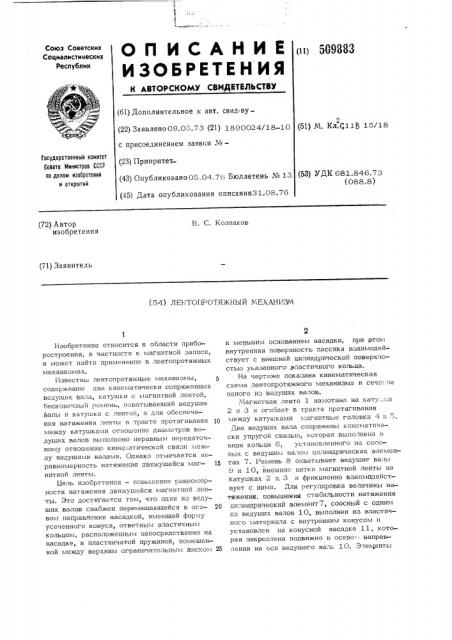

О П И С А Н И Е () 5о9йвз

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву

2 (22) Заявлено 09.03.73 (21) 1890024/18-10 (51) М. Кл.G11B 15/18 с присоединением заявки %в (23) Приоритет

Государственный комитет

Совета Министров СССР ео делам изобретений и открытий (43) Опубликовано 05.04.76 Бюллетень М 13 (53) УДК 681.846.73 (088.8) (45) Дата опубликования описания31.08.76 (72) Автор изобретения

Б. С. Колпаков (71) Заявитель (54) J1FHTGI &iOTHRHbIA NEXAHI3M

Изобретение относится к области приборостроения, в частности к магнитной записи, и может найти применение в лентопротяжных механизмах.

Известны лентопротяжные механизмы, содержашие два кинематически сопряженных ведуших вала, катушки с магнитной лентой, бесконечный ремень, охватываюший ведушие валы и катушки с лентой, а для обеспече— ния натяжения ленты B тракте протягивания Ip между катушками отношение диаметров ведуших валов выполнено неравным передаточному отношению кинематической связи между ведушими валами. Однако отмечается неравномерность натяжения движушейся маг- 15 нитной ленты.

Цель изобретения — повышение равномерности натяжения движушейся магнитной ленты. Это достигается тем, что один из ведуших валов снабжен перемешаюшейся в осе- 20 вом направлении насадкой, имеюшей форму усеченного конуса, ответным эластичным кольцом, расположенным непосредственно на насадке, и пластинчатой пружиной, помешенной между верхним ограничительным диском 25 и меньшим основанием насадки, при этом внутренняя поверхность пассика взаимодействует с внешней цилиндрической поверхностью указанного эластичного кольца.

На чертеже показана кинематическая схема лентопротяжного механизма и сече:,.е одного из ведуших валов.

Магнитная лента 1 намотана на кату.: ки

2 и 3 и огибает в тракте протягивания между катушками магнитные головки 4 Ii,5.

Два ведуших вала сопряжены кинематпчески упругой связью, которая выполнена в виде кольца 6, установленного на соосных с ведушим валом цилиндрических элементах 7. Ремень 8 охватывает ведушие. валы

9 и 10, внешние ьитки магнитной ленты на катушках 2 и, 3 и фрикционно взаимодействует с Ними. Лля регулировки величины натяжения, повышения стабильности натяжения цилиндрический элемент7, соосный с одним пз ведуших валов 10, выполнен из эластичного материала с внутренним конусом и установлен на конусной насадке 11, которая закреплена подвижно в осево :. направлении на оси ведушего вал 10. Элементы

509883

A-А

Редактор0.ф; лип"..;ва

Заказ 239 8 Изд. р / Тираж 723 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Москва, Енисейская ул., 2 "Гипроводхоз"

12 и 13 ограничивают в боковом направлении положение упругой гибкой связи— кольца 6, плоская пластинчатая пружина 14 фиксирует положение конусной насадки 11 и бокового ограничителя 13 относительно регулировочных гаек 15. Узел установлен на шарикоподшипнике в стакане 16. Для повышения равномерности натяжения движушейся магнитной ленты, в случае необходимости, с помощью регулировочных гаек смешают конусную насадку 11 в осевом направлении, что приводит к изменению внешнего диаметра ответного эластичного кольца, к

15 изменению передаточного отношения между ведущими валами и, как следствие, к изменению натяжения движушейся магнитной ленты в тракте протягивания ее между катушками 2 и 3.

Формула изобретения

Лентопротяжный механизм, содержащий связанные между собой посредством плоского пассика ведущие валы, выполненные с внутренними осями и ограничительными дисками, подкатушечные боковые узлы и направляющие ролики, о т л и ч а ю щ и йс я тем, что, с целью повышения равномерности натяжения движущейся магнитной ленты, один из ведущих валов снабжен перемещающейся в осевом направлении насадкой, имеющей- форму усеченного конуса, ответным эластичным кольцом, расположенным непосредственно на насадке, и пластинчатой пружиной, помещенной между верхним ограничительным диском и меньшим основанием насадки, при этом внутренняя поверхность пассика взаимодействует с внешней цилиндрической поверхностью указанного эластичного кольца.

Составитель О.1!ванов

Техред (,Kàðàíäàøîàà Корректор,. .Лейзерман
