Двухтактный транзисторный инвертор
Иллюстрации
Реферат

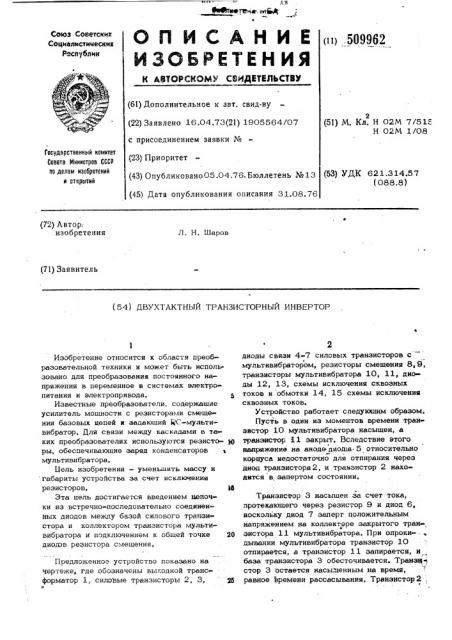

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (и) 509962 (61) Дополнительное к авт. свид-ву (22) Заявлено 16.04.73(21) 1905564/07 с присоединением заявки № (23) Приоритет
2 (51) М. Кл. Н 02М 7/51Е
Н 02М 1/08
Гас дарственный комитет
Совета Министров СССР во делам изобретений и открытий (43) Опубликовачо05.04.76. Бюллетень № 13 (53) УДК 621.314 57 (088.8) (45) Дата опубликования описания 31.08.76 (72) Автор. изобретения
Л. Н. Шаров (71) Заявитель (54) ДВУХТАКТНЫЙ ТРАНЗИСТОРНЫЙ ИНВЕРТОР
Изобретение относится к области преобразовательной техники и может быть использовано дпя преобразования постоянного напряжения в переменное в системах электропитания и электропривода. 5
Известные преобразователи, содержащие усилитель мощности с резисторами смешения базовых цепей к аадаюший 3 С-мультивибратор, Для связи между каскадами в таких преобразователях используются реэисто- т0 ры, обеспечиваюшие заряд конденсаторов мультивибратора.
Цель изобретения — уменьшить массу и габариты устройства за счет исключения резисторов. N
Эта цель достигается введением ценочки из встречно-последовательно соединенных диодов между базой силового транзистора и коллектором транзистора мультивибратора и подключением к обшей точке 20 диодов резистора смешения.
Предложенное устройство показано на чертеже, где обозначены выходной трансформатор 1, силовые транзисторы 2, 3, 2 диоды связи 4-7 силовых транзисторов с мупьтивибратором, резисторы смешения 8, 9, транзисторы мультивибратора 10, 11, диоды 12, 13, схемы исключения сквозных токов и обмотки 14, 15 схемы исключения сквозных токов.
Устройство работает следующим образом.
Пусть в один иэ моментов времени транзистор 10 мультивибратора насыщен, а транзистор Х1 закрыт. Вследствие этого
4 напряжение на аноде диод а. S относительно корпуса недостаточно для отпирания через диод транзистора 2, и транзистор 2 находится в запертом состоянии.
Транзистор 3 насыщен эа счет тока, протекающего через резистор 9 и диод 6, иоскольку диод 7 заперт положительным напряжением на коллекторе закрытого транО зистора 11 мультивибратора. При опроки-: дывании мультивибратора транзистор 10 отпирается, а транзистор 11 запирается, и база транзистора 3 обесточивается. Транзщч стор 3 остается насыщенным на время, равное времени рассасывания. Транзистор2;
509962
СоставмтельД 1Цонн
Техред Е.Подурушина Корректор д.Ярахнина
Реда к тор Л.утехина
Изд. Kg@
Заказ g 7
Тираж 882
Подписное
LIHHH Ill l Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 113035, Раушскаи наб., 4
Филиал ППП Патент", r. Ужгород, ул. Проектная, 4
I удерживается в запертом состоянии на время, равное времени рассасывания отрицательным напряжением на базе, которое подается "с обмотки 15 через диод 13, После выхода из насыщения транзистора
Э напряжение на обмотке 15 изменяет знак, и транзистор 2 входит в насыщение за счет тока, проходящего через резистор
8 и диод 4.
В результате начинается формирование следующей полуволны выходного напряжения.
Диоды 5 и 7 обеспечивают заряд конденсаторов мультивибратора до напряжения источника литания, Г
Формула изобретения
Двухтактный транзисторный инвертор, содержащий усилитель мощнос1и с резисторами смещения базовых цепей силовых транзисторов и задающий gC-мультивибратор на транзисторах, эмиттеры которых соединены с амиттерами силовых транзисторов, о тличающийся тем,что,сцелью
1п уменьшения массы и габаритов, коллектор транзистора мультивибратора соединен с базой силового транзистора через встречнопоследовательно соединенные диоды, к точке соединения которых подключен указанный
15 резистор смещения.
