Реферат

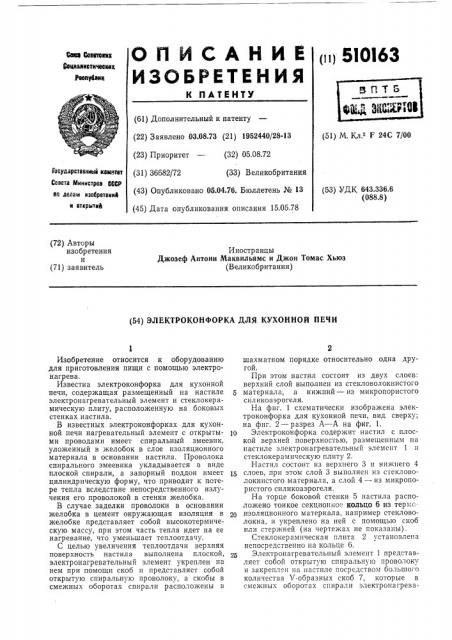

O Il И C A H И Е (и) 510!63

ИЗОБРЕТЕНИЯ

Ceca Вааетапи

Рациааиатичаащц

1 IIOIIylIIIIII

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 03.08.73 (21) 1952440/28-13 (23) Приоритет — (32) 05.08.72 (31) 36682/72 (33) Великобритания (43) Опубликовано 05.04.76. Бюллетень № 13 (45) Дата опубликования описания 15.05,78 (51) М. Кл 2 F 24С 7/00 йсударстааииыа камцтат

Савета Мииистраа ееСР

II0 деле и изабретеииа и атирытиа (53) УДК 643.336.6 (088.8) (72) Авторы изобретения и (71) заявитель

Иностранцы

Джозеф Антони Маквильямс и Джон Томас Хьюз (Великобритания) (54) ЭЛЕКТРОКОНФОРКА ДЛЯ КУХОННОИ ПЕЧИ

Изобретение относится к оборудованию для приготовления пищи с помощью электронагрева.

Известна электроконфорка для кухонной печи, содержащая размещенный на настиле электронагревательный элемент и стеклокерамическую плиту, расположенную на боковых стенках настила.

В известных электроконфорках для кухонной печи нагревательный элемент с открытыми проводами имеет спиральный змеевик, уложенный в желобок в слое изоляционного материала в основании настила. Проволока спирального змеевика укладывается в виде плоской спирали, а запорный поддон имеет цилиндрическую форму, что приводит к потере тепла вследствие непосредственного излучения его проволокой в стенки желобка.

В случае заделки проволоки в основании желобка в цемент окружающая изоляция в желобке представляет собой высокотермическую массу, при этом часть тепла идет на ее нагревание, что уменьшает теплоотдачу.

С целью увеличения теплоотдачи верхняя поверхность настила выполнена плоской, электронагревательный элемент укреплен на нем при помощи скоб и представляет собой открытую спиральную проволоку, а скобы в смежных оборотах спирали расположены в шахматном порядке относительно одна другой.

При этом настил состоит из двух слоев: верхний слой выполнен из стекловолокнистого

5 материала, а нижний — из микропористого силикоаэрогеля.

На фиг. 1 схематически изображена электроконфорка для кухонной печи, вид сверху; на фиг. 2 — разрез А — А на фиг. 1.

1О Электроконфорка содержит настил с плоской верхней поверхностью, размещенным на настиле электронагревательный элемент 1 и стеклокерамическую плиту 2.

Настил состоит из верхнего 3 и нижнего 4

15 слоев, при этом слой 3 выполнен из стекловолокнистого материала, а слой 4 — из микропористого силикоаэрогеля.

На торце боковой стенки 5 настила расположено тонкое секционное кольцо 6 из термсизоляционного материала, например стекловолокна, и укреплено на ней с помощью скоб или стержней (на чертежах не показаны).

Стеклокерамическая плита 2 установлена непосредственно на кольце б.

25 Электронагревательный элемент 1 представляет собой открытую спиральную проволоку и закренлеH I)a настиле посредством большого количества V-образных скоб 7, которые в смежных оборотах спирали электронагрева510163

Фиг г
