Способ очистки природного газа от кислых компонентов

Способ очистки природного газа от кислых компонентов

Иллюстрации

Показать все

Реферат

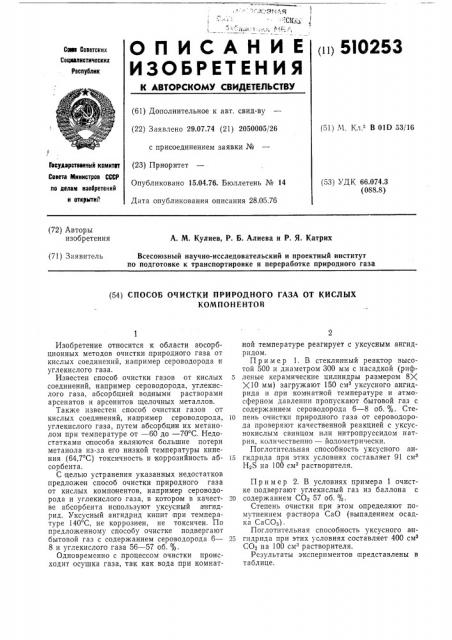

О П И С А Н И Е (и) 510253

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Савв Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.07.74 (21) 2050005/26 с присоединением заявки № (23) Приоритет

Опубликовано 15.04.76. Бюллетень № 14

Дата опубликования описания 28.05.76 (51) М. Кл.- В 01D 53/16

Государстввннмк комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 66.074.3 (088.8) (72) Авторы изобретения

А. М. Кулиев, P. Б. Алиева и P. Я. Катрих (71) Заявитель

Всесоюзный научно-исследовательский и проектный институт по подготовке к транспортировке и переработке природного газа (54) СПОСОБ ОЧИСТКИ ПРИРОДНОГО ГАЗА ОТ КИСЛЫХ

КОМПОНЕНТОВ

Изобретение относится к области аосорбционных методов очистки природного газа от кислых соединений, например сероводорода и углекислого газа.

Известен способ очистки газов от кислых соединений, например сероводорода, углекислого газа, абсорбцией водными растворами арсенатов и арсенитов щелочных металлов.

Также известен способ очистки газов от кислых соединений, например сероводорода, углекислого газа, путем абсорбции их метанолом при температуре от — 60 до — 70 С, Недостатками способа являются большие потери метанола из-за его низкой температуры кипения (64,7 С) токсичность и коррозийность абсорбента, С целью устранения указанных недостатков предложен способ очистки природного газа от кислых компонентов, например сероводорода и углекислого газа, в котором в качестве абсорбента иопользуют уксусный а нгидрид. Уксусный ангидрид кипит при температуре 140 С, не коррозиен, не токсичен. По предложенному способу очистке подвергают бытовой газ с содержанием сероводорода 6—

8 и углекислого газа 56 — 57 об. %.

Одновременно с процессом очистки происходит осушка газа, так как вода при комнатной температуре реагирует с уксусным ангидридом.

Пример 1, В стеклянный реактор высотой 500 и диаметром 300 мм с насадкой (риф5 леные керамические цилиндры размером 8 (10 мм) загружают 150 см уксусного ангидрида и при комнатной температуре и атмосферном давлении пропускают бытовой газ с содержанием сероводорода 6 — 8 об. %. Сте10 пень очистки природного газа от сероводорода проверяют качественной реакцией с уксуснокислым свинцом или нитропруссидом натрия, количественно — йодометрически.

Поглотительная способность уксусного ан15 гидрида при этих условиях составляет 91 см

H>S на 100 см растворителя.

П р и мер 2. В условиях примера 1 очистке подвергают углекислый газ из баллона с

20 содержанием СО2 57 об. %.

Степень очистки при этом определяют помутнением раствора СаО (выпадением осадка СаСОЗ).

Поглотительная способность уксусного ан25 гидрида при этих условиях составляет 400 сме

СО на 100 см растворителя.

Результаты экспериментов представлены в таблице.

510253

Формула изобретения

Содержание СО,, мг/нм

Содержание Н,$, и г/нм после очистки после очистки исходное исходное

Составитель Е. Корниенко

Техред T. 3имипа

Редактор Е. Хорина

Коррекзор А. Дзесова

Заказ 1425/6 Изд. М !279 Тираж 864 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по д лам изобретений и открытий

113035, Москва, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2

114000

5,8

5,8

5,7

1,13 10

1,13.10

1,13.10

<0,01

< 0,01

<0,01

Способ очистки природного газа от кислых компонентов, например сероводорода и угле5 кислого газа, путем абсорбции, о т л и ч а юшийся тем, что, с целью упрощения процесса очистки, в качестве абсорбента используют уксусный ангидрид.
