Борштанга для расточки отверстий и подрезки закрытых торцев корпусных деталей

Борштанга для расточки отверстий и подрезки закрытых торцев корпусных деталей

Иллюстрации

Показать все

Реферат

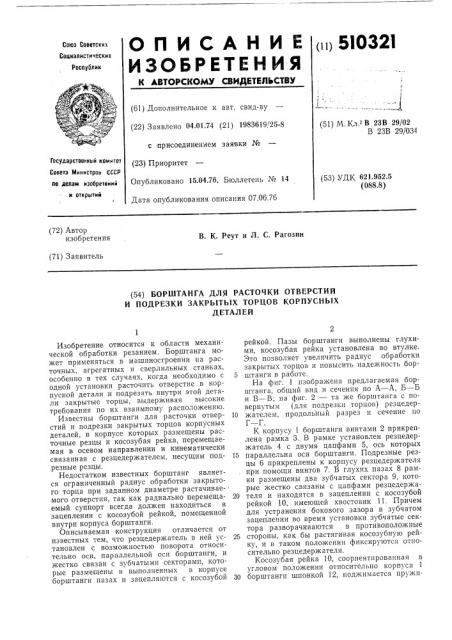

О П И С А Н И Е (Ä) 510321

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.01.74 (21) 1983619/25-8 с присоединением заявки №

Гасударственный комитет (23) Г

Приоритет

Совета Министров СССР по лолам изобретений Опубликовано 15.04.76. Бюллетень № 14 (51) М, Кл,2 В 23В 29/02

В 23В 29/034 (53) УДК, 621 952 5 (088.8) и открытий

Дата опубликования описания 07.06.76 (72) Автор изобретения

В. К, Реут и Л. С, Рагозин (71) Заявитель (54) БОРШТАНГА ДЛЯ РАСТОЧКИ ОТВЕРСТИЙ

И ПОДРЕЗКИ ЗАКРЫТЫХ ТОРЦОВ КОРПУСНЫХ

ДЕТАЛЕЙ

Изобретение относится к области механической обработки резанием. Борштанга может применяться в машиностроении на расточных, агрегатных и сверлильных станках, особенно в тех случаях, когда необходимо с одной установки расточить отверстие в корпусной детали и подрезать внутри этой детали закрытые торцы, выдерживая высокие требования по их взаимному расположению.

Известны борштанги для расточки отверстий и подрезки закрытых торцов корпусных деталей, в корпусе которых размещены расточные резцы и косозубая рейка, перемещаемая в осевом направлении и кинематически связанная с резцедержателем, несущим подрезные резцы.

Недостатком известных борштанг является ограниченный радиус обработки закрытого торца при заданном диаметре растачиваемого отверстия, так как радиально перемещаемый суппорт всегда должен находиться в зацеплении с косозубой рейкой, помещенной внутри корпуса борштанги.

Описываемая конструкция отличается от известных тем, что резцедержатель в ней установлен с возможностью поворота относительно оси, параллельной оси борштанги, и жестко связан с зубчатыми секторами, которые размещены в выполненных в корпусе борштанги пазах и зацепляются с косозубой рейкой. Пазы борштанги выполнены глухими, косозубая рейка установлена во втулке.

Это позволяет увеличить радиус обработки закрытых торцов и повысить надежность бор5 штанги в работе.

На фиг. 1 изображена предлагаемая борштанга, общий вид и сечения по А — А, Б — Б и  — В; на фиг. 2 — та же борштанга с повернутым (для подрезки торцов) резцедер10 жателем, продольный разрез и сечение по

à — Г.

К корпусу 1 борштанги винтами 2 прикреплена рамка 3. В рамке установлен резцедержатель 4 с двумя цапфами 5, ось которых

15 параллельна оси борштанги. Подрезные резцы 6 прикреплены к корпусу резцедержателя при помощи винтов 7. В глухих пазах 8 рамки размещены два зубчатых сектора 9, которые жестко связаны с цапфами резцедержа20 теля и находятся в зацеплении с косозубой рейкой 10, имеющей хвостовик 11. Причем для устранения бокового зазора в зубчатом зацеплении во время установки зубчатые сектора разворачиваются в противоположные

25 стороны, как бы растягивая косозубную рейку, и в таком положении фиксируются относительно резцедержателя.

Косозубая рейка 10, соориентированная в угловом положении относительно корпуса 1

30 борштанги шпонкой 12, поджимгется пружи510321

45 ной 13 к крышке 14. Крышка прикреплена к корпусу борштанги винтами 15. С целью защиты зубчатого зацепления от попадания стружки косозубая рейка помещена в концентрично установленную в корпус борштанги втулку 16.

В имеющиеся на корпусе борштанги пазы помещены расточные резцы 17, закрепленные винтами 18. Корпус борштанги имеет упорный торец 19, а косозубая рейка — упорный торец 20.

Работает борштанга следующим образом.

От шпинделя станка (на фигурах не показан), к которому описываемая бор штанга крепится при помощи хвостовика 11, вращение передается корпусу 1 борштанги посредством шпонки 12. При продольном перемещении шпинделя растачиваются соосные отверстия в стенках корпусной детали резцами 17.

После окончания расточки корпус борштанги упирается торцом 19 в торец направляющей втулки, которая прикреплена к приспособлению станка (на фигурах не показано).

При дальнейшем перемещении шпинделя станка, а следовательно, и хвостовика 11 пружина 13 сжимается, обеспечивая тем самым перемещение косозубой рейки 10 относительно зубчатых секторов 9. Так как косозубая рейка от проворота относительно корпуса борштанги удерживается шпонкой 12, то при остановленном от продольного перемещения корпусе и продольном перемещении этой рейки зубчатые сектора, находящиеся с ней в зацеплении, за счет угла наклона зубьев рейки поворачиваются вокруг оси цапф 5, Вместе с зубчатыми секторами поворачивается и резцедержатель 4, обеспечивая тем самым радиальную подачу подрезным резцам 6. Отсутствие бокового зазора в зацеплении обеспечивает плавность радиальной подачи, а следовательно, и нормальные условия для работы подрезного резца.

Базовое расстояние между опорами, внутри которых поворачиваются цапфы 5, не зависит от степени удаления подрезных резцов относительно оси борштанги, т. е. подрезка торцов практически осуществляется при постоянной жесткости системы СПИД.

По завершении подрезки торцов шпиндель станка перемещается в обратном направлении. При этом пружина 13, разжимаясь, сообщает косозубой рейке 10 такое продольное перемещение относительно корпуса 1 борштанги, которое обеспечивает поворот резцедержателя 4 в исходное положение. 3атем косозубая рейка упирается торцом 20 в крышку 14 и выводит корпус борштанги из растачиваемой детали.

Вследствие того что зубчатые сектора 9 помещены в глухие пазы 8 рамки 3, а косозубая рейка надежно защищена от стружки, описанная борштанга работает с большой степенью надежности.

Осуществление радиальной подачи за счет поворота резцедержателя относительно цапф, параллельных оси борштанги, позволяет обрабатывать закрытые торцы, диаметр которых вдвое больше диаметра борштанги, что значительно расширяет область ее применения.

Формула изобретения

1. Борштанга для расточки отверстий и подрезки закрытых торцов корпусных деталей, в корпусе которой размещены расточные резцы и косозубая рейка, перемещаемая в осевом направлении и кинематически связанная с резцедержателем, несущим подрезные резцы, отличающаяся тем, что, с целью увеличения радиуса обработки закрытых торцов, резцедержатель установлен с возможностью поворота относительно оси, параллельной оси борштанги, и жестко связан с зубчатыми секторами, которые размещены в выполненных в корпусе борштанги пазах и зацепляются с косозубой рейкой, 2. Борштанга по п. 1, отл ич а юща я ся тем, что, с целью повышения ее надежности в работе, пазы в ней выполнены глухими, а косозубая рейка установлена во втулке.
