Устройство для вибрационного наклепа поверхностей длинномерных деталей

Устройство для вибрационного наклепа поверхностей длинномерных деталей

Иллюстрации

Показать все

Реферат



библиотек:;. .4БА

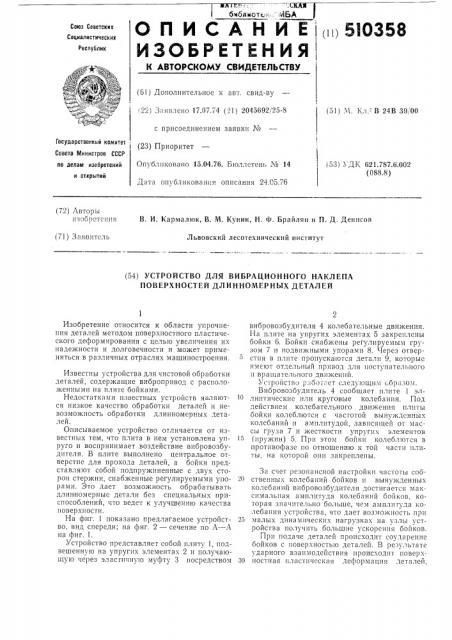

О П И С А Н И E (,(!!! 510358

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву

22) 3!!явлено 17.07.74 (21) 2045692!25-8 (51) М. Кл,- В 24В 39, 00 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР (23) Приоритет (53! УДК 621.787.6,002 (088.8) Опубликовано 15.04.76. Бюллетень ¹ 14 по делам изобретений и открытий

Дата опубликования описания 24.05.76 (72) Авторы изобретен!гя

В, И. Кармалюк, В. M. Кунин, H. Ф. Брайлян и П. Д. Денисов

Львовский лесотехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВИБРАЦИОННОГО НАКЛЕПА

ПОВЕРХНОСТЕЙ ДЛИННОМЕРНЫХ ДЕТАЛЕЙ

Изобретение относится к области упрочнешгя деталей методом поверхностного пластического деформирования с целью увеличения их надежности и долговечности и может применяться в различных отраслях машиностроения.

Известны устройства для чистовой обработки деталей, содержащие вибропривод с расположенными на плите байками.

Недостатками известных устройств являются низкое качество обработки деталей и невозможность обработки длинномерных деталей.

Описываемое устройство отличается от известных тем, что плита в нем установлена упpyro и воспринимает воздействие виоровозбудителя. В плите выполнено центральное отверстие для прохода деталей, а бойки представляют собой подпружиненные с двух стоpoll стержни, снабженные регулируемыми упорами. Это дает возможность обрабатывать длинномерные детали без специальных приспособлений, что ведет к улучшению качества поверхности.

На фиг. 1 показано предлагаемое устройство, вид спереди; на фиг, 2 — сечение по А — А на фиг. 1.

Устройство представляет собой плиту 1, подвешенную па упругих элементах 2 и получающую через эласгичную муфту 3 посредством вибровозбудителя 4 колебательные движения.

На плите на упругих элементах 5 закреплены бойки 6. Бойки снабжены регулируемым грузом 7 и подвижными упорамп 8. Через отверстия в плите пропускаются детали 9, которые имеют отдельный привод для поступательного и вращательного движений.

Устро!!ство р: ботает следующим образом.

Вибровозбудитель 4 сообщает плите 1 эллиптические или круговые колебания. Под действием колебательного движения плиты бойки колеблются с частотой вынужденных колебаний и амплитудой, зависящей от массы груза 7 и жесткости упругих элементов

15 (пружин) 5. При этом бойки колеблются в противофазе по отношению к той части плиты, на которой они закреплены.

За счет резонансной настройки частоты соб20 ственных колебаний бойков и вынужденных колебаний вибровозбудителя достигается максимальная амплитуда колебаний бойков, которая значительно больше, чем амплитуда колебания устройства, что дает возможность прп

25 малых динамических нагрузках на узлы устройства получить большие ускорения бойков.

Прп подаче деталей происходит соударепие бойков с поверхностью деталей. В результате ударного взаимодействия происходит поверх30 постная пласп!ческая деформация деталей, 510358

Формула изобретения

Сосотавитель С. Чукаева

Текред М. Семенов

Корректор E. Рожкова

Редактор т. Юрчиксва

Заказ 1102 !0 Изд. № 1258 Ти рг >к 1077 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2 что приводит к упрочнению последних. Степень наклепа деталей можно регулировать за счет изменения амплитуды колебаний оойков и массы грузов 7. Г1ри обработке деталям сообща1от поступательное и вращательное движения при помощи специальных механизмов.

Таким образом достигается равномерность и необходимая плотность наклепа. Подвеска бойков на упругих элементах позволяет бойкам смещаться относительно обрабатываемых деталей во время работы, что дает возможность оорабатывать детали переменного сечения.

Устройство для вибрационного наклепа поверхностей длипномерных деталей, содержащее вибровозбудитель и расположенные на плите бойки, отличающееся тем, что, с целью повышения качества обработки, плита установлена упруго и связана с вибровозбудителем, причем в ней выполнено центральное

10 отверстие для прохода детали, а бойки представляют собой подпружиненные с двух сторон стержни, снабженные регулируемыми упорами.
