Реферат

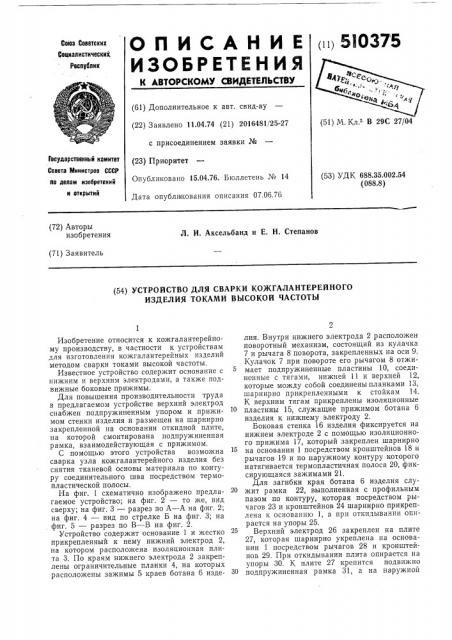

xiii 510375

ОЛИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических„

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.04.74 (21) 2016481/25-27 (51) М. Кл.з В 29С 27/04 с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 15.04.76. Бюллетень № 14

Дата опубли|кования описания 07.06.76 (53) УДК 688.35.002.54 (088.8) (72) Авторы изобретения

Л. И. Аксельбанд и Е. Н. Степанов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СВАРКИ КОЖГАЛАНТЕРЕЙНОГО

ИЗДЕЛИЯ ТОКАМИ ВЫСОКОЙ ЧАСТОТЫ

Изобретение относится к кожгалантерейному производству, в частности к устройствам для изготовления кожгалантерейных изделий методом сварки токами высокой частоты.

Известное устройство содержит основание с нижним и верхним электродами, а также подвижные боковые прижимы.

Для повышения производительности труда в предлагаемом устройстве верхний электрод снабжен подпружиненным упором и прижимом стенки изделия и размещен на шарнирно закрепленной на основании откидной плите, на которой смонтирована подпружиненная рамка, взаимодействующая с прижимом.

С помощью этого устройства возможна сварка узла кожгалантерейного изделия без снятия тканевой основы материала по контуру соединительного шва посредством термопластической полосы.

На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез по А — А на фиг. 2; на фиг. 4 — вид по стрелке Б на фиг. 3; на фиг. 5 — разрез по  — В на фиг. 2.

Устройство содержит основание 1 и жестко прикрепленный к нему нижний электрод 2, на котором расположена изоляционная плита 3. По краям нижнего электрода 2 закреплены ограничительные планки 4, на которых расположены зажимы 5 краев ботана 6 изделия. Внутри нижнего электрода 2 расположен поворотный механизм, состоящий из кулачка

7 и рычага 8 поворота, закрепленных на оси 9.

Кулачок 7 при повороте его рычагом 8 отжимает подпружиненные пластины 10, соединенные с тягами, нижней 11 и верхней 12, которые можду собой соединены планками 13, шарнирно прикрепленными к стойкам 14.

К верхним тягам прикреплены изоляционные

10 пластины 15, служащие прижимом ботана 6 изделия к нижнему электроду 2.

Боковая стенка 16 изделия фиксируется на нижнем электроде 2 с помощью изоляционного прижима 17, который закреплен шарнирно на основании 1 посредством кронштейнов 18 и рычагов 19 и по наружному контуру которого натягивается термопластичная полоса 20, фиксирующаяся зажимами 21.

Для загибки края ботана б изделия слу20 жит рамка 22, выполненная с профильным пазом по контуру, которая посредством рычагов 23 и кронштейнов 24 шарнирно прикреплена к основанию 1, а при откидывании опирается на упоры 25.

Верхний электрод 26 закреплен на плите

27, которая шарнирно укреплена на основании 1 посредством рычагов 28 и кронштейнов 29. При откидывании плита опирается на упоры 30. К плите 27 крепится подвижно

З0 подпружиненная рамка 31, а на наружной

510375

4 28 стороне электрода 26 установлен подпружиненный упор 32.

Устройство работает следующим образом.

В исходном положении верхний электрод

26, прижим 17 и рамка 22 удалены (откинуты), а изоляционные прижимы 15 отведены в сторону. В этом положении па нижний электрод надевают ботан 6 изделия и фиксируют зажимами 5. Поворотом рычага 8 ооковые пластины 15 прижимают ботап G изделия к наружной поверхности нижнего электрода 2.

Опускают рамку 22, и при этом края ботана 6 загибаются. Затем опускают изоляционный прижим 17, рамку 22 откидывают и по наружной поверхности прижима 17 размещают термопластичную полосу, фиксируя ее зажимами 21. Опускают верхний электрод 26 и при этом упор 32 опирается по контуру изделия в край ботана 6. Создают давление и подают ток высокой частоты.

После окончания сварки изделие извлекают из устройства.

Формула изобретения

Устройство для сварки кожгалантерейного изделия токами высокой частоты, содержащее основание с нижним и верхним электродами, а также установленные на основании подвижные боковые прижимы, о т л и ч а ющее с я тем, что, с целью повышения производительности, верхний электрод снабжен подпружиненным упором и прижимом стенки изделия и размещен на шарнирно закрепленной на основании откидной плите, на которой смонтирована подпружиненная рамка, взаимодействующая с прижимом.

16
