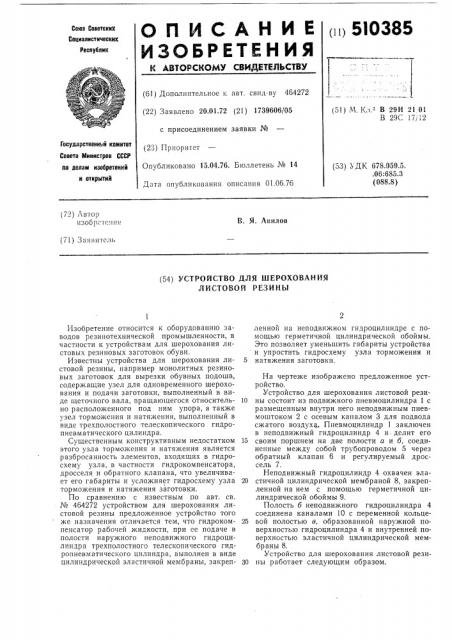

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 5l 0385
Союз Советский
Социалистический
Республик (61) Дополнительное к авт. свид-ву 464272 (22) Заявлено 20,01.72 (21) 1739606/05 с присоединением заявки № (23) Приоритет
Опубликовано 15.04.76. Бюллетень № 14
Дата опубликования описания 01.06.76 (51) Ч. Кл. - В 29Н 21 01
В 29С 17/12
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 678.059.5. .06:685.3 (088.8) (72) Автор изоо роте! I!! я
В. Я. Авилов (71) Заявитель (54) УСТРОЙСТВО ДАЯ ШЕРОХОВАНИЯ
АИСТОВОЙ РЕЗИНЫ
Изобретение относится к оборудованию заводов резинотехнической промышленности, в частности к устройствам для шерохования листовых резиновых заготовок обуви.
Известны устройства для шерохования листовой резины, например монолитных резиновых заготовок для вырезки обувных подошв, содержащие узел для одновременного шерохования и подачи заготовки, выполненный в виде щеточного вала, вращающегося относительно располо>кенного под ним упора, а также узел торможения и натяжения, выполненный в виде трехполостного телескопического гидропневматического цилиндра.
Существенным конструктивным недостатком этого узла тормо>кения и натяжения является разбросанность элементов, входящих в гидросхему узла, в частности гидрокомпенсатора, дросселя и обратного клапана, что увеличивает его габариты и усложняет гидросхему узла торможения и натяжения заготовки.
По сравнению с известным по авт. св. № 464272 устройством для шерохования листовой резины предложенное устройство того же назначения отличается тем, что гидрокомпенсатор рабочей жидкости, при ее подаче в полости наружного неподвижного гидроцилиндра трехполостного телескопического гидропневматического цилиндра, выполнен в виде цилиндрической эластичной мембраны, закрепленной на неподвижном гидроцилпндре с помощью герметичной цилиндрической обоймы.
Это позволяет уменьшить габариты устройства и упростить гидросхему узла торможения и
5 натяжения заготовки.
На чертеже изображено предложенное устройство.
Устройство для шерохования листовой рези10 ны состоит из подвижного пневмоцилиндра 1 с размещенным внутри него неподвижным пневмоштоком 2 с осевым каналом 3 для подвода сжатого воздуха. Пневмоцилиндр 1 заключен в неподвижный гидроцилиндр 4 и делит его
15 своим поршнем на две полости а и б, соединенные между собой трубопроводом 5 через обратный клапан 6 и регулируемый дроссель 7.
Неподвижный гидроцилиндр 4 охвачен эла20 стичной цилиндрической мембраной 8, закрепленной на нем с помощью герметичной цилиндрической обоймы 9.
Полость б неподвижного гидроцилиндра 4 соединена каналами 10 с переменной кольце25 вой полостью в, образованной наружной поверхностью гидроцилиндра 4 и внутренней поверхностью эластичной цилиндрической мембраны 8.
Устройство для шерохования листовой рези30 ны работает следующим образом, 510385
Составитель О. Кузнецов
Техред T. Лященко
Редактор Н. Коган
Корректор М, Лейзерман
Заказ 1167 20 Изд. № 1260 Тираж 814 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская паб., д. 4/5
Типография, пр. Сапунова, 2
При рабочем ходе (шероховании заготовки) пневмоцилиндр 1, увлекаемый заготовкой через подвижный пневмозахват, двигаясь одновременно относительно неподвижных пневмоштока 2 и гидроцилиндра 4, уменьшает по- 5 лость а, вытесняя масло через трубопровод 5 и регулируемый дроссель 7 (при закрытом обратном клапане 6) в полости б и в.
При уменьшении полости а до нуля (конец шерохования заготовки) через канал 3 пнев- 10 моштока 2 в пневмоцилиндр 1 подается сжатый воздух — происходит холостой ход. При этом полость а быстро увеличивается до максимума, принимая масло из переменной полости в через открытый обратный клапан 6, 15 а полость б быстро уменьшается, отдавая масло через отверстия г в переменную полость в.
Изменение объема переменной полости в происходит за счет эластичной цилиндрической мембраны, постоянно поддавливаемой 20 воздухом, подаваемым под герметичную цилиндрическую обойму 9.
По истечении холостого хода цикл повторяется. Регулировка величины скорости подачи заготовки осуществляется изменением проходного сечения регулируемого дросселя 7.
Формула изобретения
Устройство для шерохования листовой резины по авт. св. № 464272, отлич а ющееся тем, что, с целью уменьшения габаритов и упрощения гидросхемы узла торможения и натяжения заготовки, гидрокомпенсатор рабочей жидкости, при ее подаче в полости наружного неподвижного гидроцилиндра трехполостного телескопического гидропневматического цилиндра, выполнен в виде цилиндрической эластичной мембраны, закрепленной на неподвижном гидроцилиндре с помощью герметичной цилиндрической обоймы.
