Реферат

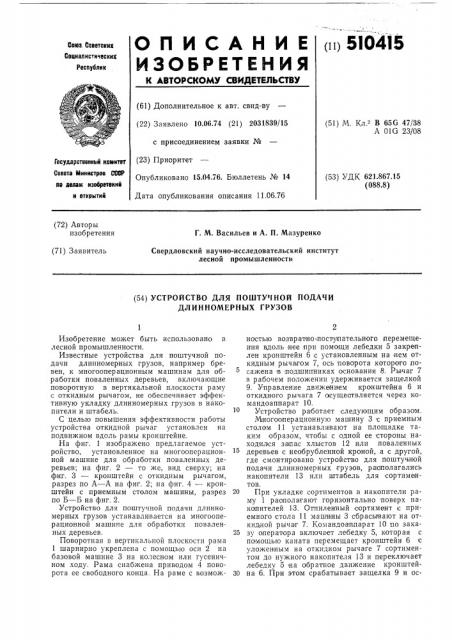

О П И С А Н И Е (и) 5I0415

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз. Советских

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 10,06.74 (21) 2031839/15 с присоединением заявки № (23) Приоритет

Опубликовано 15.04.76. Бюллетень № 14

Дата опубликования описания 11,06.76 (51) М. Кл. - В 65G 47/38

А 01G 23/08

Государственною комитет

Совета Министров CCCP пв делам изобретений и открытий (53) УДК 621.867.15 (088.8) (72) Авторы изобретения

Г. М. Васильев и А. П. Мазуренко

Свердловский научно-исследовательский институт лесной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ПОДАЧИ

ДЛИННОМЕРНЫХ ГРУЗОВ

Изобретение может быть использовано в лесной промышленности.

Известные устройства для поштучной подачи длинномерных грузов, например бревен, к многооперационным машинам для обработки поваленных деревьев, включающие поворотную в вертикальной плоскости раму с откидным рычагом, не обеспечивает эффективную укладку длинномерных грузов в накопители и штабель.

С целью повышения эффективности работы устройства откидной рычаг установлен на подвижном вдоль рамы кронштейне.

На фиг. 1 изображено предлагаемое устройство, установленное на многооперационной машине для обработки поваленных деревьев; на фиг. 2 — то же, вид сверху; на фиг. 3 — кронштейн с откидным рычагом, разрез по А — А на фиг. 2; на фиг. 4 — кронштейн с приемным столом машины, разрез по Б — Б на фиг. 2.

Устройство для поштучной подачи длинномерных грузов устанавливается на многооперационной машине для обработки поваленных деревьев.

Поворотная в вертикальной плоскости рама

1 шарнирно укреплена с помощью оси 2 на базовой машине 3 на колесном или гусеничном ходу. Рама снабжена приводом 4 поворота ее свободного конца. На раме с возможностью возвратно-,поступательного перемещения вдоль нее при помощи лебедки 5 закреплен кронштейн 6,с установленным на нем откидным рычагом 7, ось поворота которото посажена в подшипниках основания 8. Рычаг 7 в рабочем положении удерживается защелкой

9. Управление движением кронштейна 6 и откидного рычага 7 осуществляется через командоаппарат 10.

Устройство работает следующим образом.

Многооперационную машину 3 с приемным столом 11 устанавлMBают на площадке таким образом, чтобы с одной ее стороны находился за пас хлыстов 12 или поваленных деревьев с необрубленной кроной, а с другой, где смонтировано устройство для поштучной подачи длинномерных грузов, ра аполагались накопители 13 или штабель для сортиментов, 20 При укладке сортиментов в накопители раму 1 располагают горизонтально поверх накопителей 13. Отпиленный сортимент .с приемного стола 11 машины 3 сбрасывают на откидной рычат 7. Командоаппарат 10 по зака25 зу оператора включает лебедку 5, которая с помощью каната перемещает кронштейн 6 с уложенным на откидном рычаге 7 сортиментом до нужного накопителя 13 и переключает лебедку 5 на обратное движение кронштей30 на 6. При этом срабатывает защелка 9 и ос510415 фиг. 1 вобождает откидной рычат. Под тяжестью сортимента рычаг поворачивается и сбрасывает его в заданный накопитель 13, а кронштейн 6 с откидным рычагом подается в исходное положение для загрузки очередного сортимента. Перед приемным столом 11 рычаг поднимается и фиксируется в рабочем положении защелкой 9.

После раскряжевки хлыста очередной сортимент по заказу оператора с приемного стола 11 поступает на рычаг 7, и цикл подачи сортимента, повторяется.

При укладке сортиментов в штабель раму

1 .приводом 4 поворачивают относительно оси

2 на угол, соответствующий подаче длинномеров на верхний ряд штабеля заданной высоты. Командоаппарат работает в автоматическом режиме, выдавая команду кронштейну с откидным рычагом на peaepic и оброску сортиментов в ряд. После заполнения очередного ряда штабеля ао всей длине рамы машина перемещаешься вдоль: штабеля, и цикл подачи бревен повторяется.

Формула изобретения

10 Устройство для поштучной:подачи длинномер ных грузов, например бревен, к машине для обработки поваленных деревьев, включающее поворотную в вертикальной плоскости раму с откидным рычагом, о т л и ч а ю15 щ е е с я тем, что, с целью повышения эффективности работы, огкидной рычаг установлен на подвижном вдоль рамы кронштейне.
