Реферат

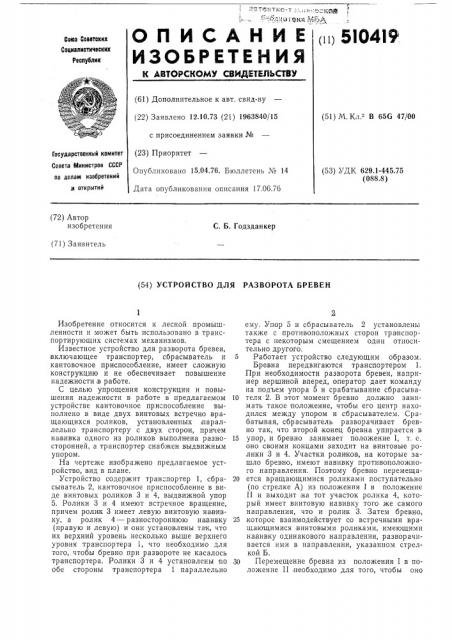

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 5I04I9

Своа Соеетокик

Социалистических

Республик (61) Дополнительное к а вт. с вид- ву (22) Заявлено 12,10.73 (21) 1963840/15 с присоединением заявки № (23) Приоритет

Опубликовано 15.04.76. Бюллетень № 14

Дата опубликования описания 17.06.76 (51) М. Кл.- зВ 65G 47/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 629.1-445.75 (088.8) (72) Автор изобретения

С. Б. Годзданкер (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАЗВОРОТА БРЕВЕН

Изобретение относится к лесной промышленности и может быть использовано в транспортирующих системах механизмов.

Известное устройство для разворота бревен, включающее транспортер, сбрасыватель и кантовочное приспособление, имеет сложную конструкцию и не обеспечивает повышение надежности,в работе, С целью упрощения конструкции и повышения надежности в работе в предлагаемом устройстве кантовочное приспособление выполнено в виде двух винтовых встречно вращающихся роликов, установленных параллельно транспортеру с двух сторон, причем навивка одного из роликов выполнена разносторонней, а транспортер снабжен выдвижным упором.

На чертеже изображено предлагаемое устройство, вид в плане.

Устройство содержит транспортер 1, сбрасыватель 2, кантовочное приспособление в виде винтовых роликов 3 и 4, выдвижной упор

5. Ролики 3 и 4 имеют встречное вращение, причем ролик 3 имеет левую винтовую навивку, а ролик 4 — разностороннюю навивку (правую и левую) и они установлены так, что их верхний уровень несколько выше верхнего уровня транспортера 1, что необходимо для того, чтобы бревно при развороте не касалось транспортера. Ролики 3 и 4 установлены по обе стороны транспортера 1 параллельно ему. Упор 5 и сбрасыватель 2 установлены также с противоположных сторон тра|нспортера с некоторым смещением один относительно другого.

5 Работает устройство следующим образом, Бревна передвигаются транспортером 1.

При необходимости разворота бревен, например вершиной вперед, оператор дает команду на подъем упора 5 и срабатывание сбрасыва10 теля 2. В этот момент бревно должно занимать такое положение, чтобы его центр находился между упором и сбрасывателем. Срабатывая, сбрасыватель разворачивает бревно так, что второй конец бревна упирается в

15 упор, и бревно занимает положение 1, т. е. оно своими концами заходит на винтовые ролики 3 и 4. Участки роликов, на которые зашло бревно, имеют навивку противоположного направления. Поэтому бревно перемеща20 ется вращающимися роликами поступательно (по стрелке А) из положения 1 в положение

11 и выходит на тот участок ролика 4, который имеет винтовую навивку того же самого направления, что и ролик 3. Затем бревно, 25 которое взаимодействует со встречными вращающимися винтовыми роликами, имеющими навивку одинакового направления, разворачивается ими в направлении, указанном стрелкой Б.

30 Перемещение бревна из положения I в положение II необходимо для того, чтобы оно

510419

Составитель Г, Соболев

Техред Т. Трусова

Редактор Н. Аристова

Корректор 3. Тарасова

Заказ !367 21 Изд. ¹ 1255 Тираж !003 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 при развороте не упиралось в сбрасыватель.

При развороте бревна из положения 111 роликами 3 и 4 оно соскальзывает с них на транспортер и продвигается в ориентированном положении.

Формула изобретения

Устройство для разворота бревен, включающее транспортер, сбрасыватель и кантовочное приспособление, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности в работе, кантовочное приспособление выполнено в виде двух винтовых встречно вращающихся роликов, установленных параллельно транспортеру с двух сторон, причем навивка одного из роликов выполнена разносторонней, а транспортер снабжен выдвижным упором,
