Разборщиц пачек лесоматериалов
Иллюстрации
Реферат

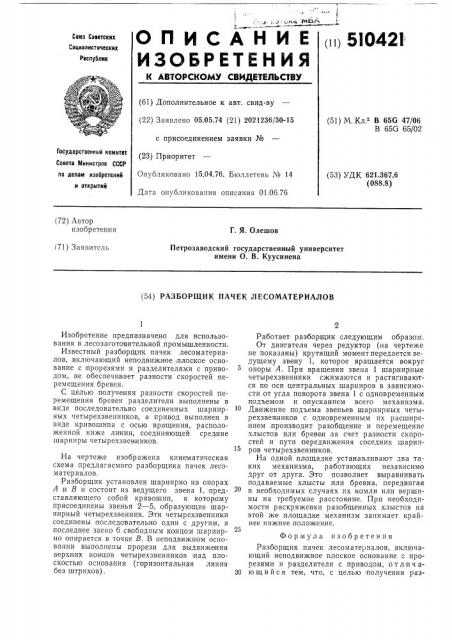

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 1i 5I042I
Сева Советских
Социалистических
Республик (61) дополнительное к авт. свид-BY (22) Заявлено 05.05.74 (21) 2021236/30-15 с присоединением заявки № (23) Приоритет
Опубликовано 15.04.76. Бюллетень ¹ 14
Дата опубликования описания 01.06.76 (51) М. Кл. B 65G 47/06
В 65G 65/02
Государственный комитет
Совета Министров СССР (53) УДК 621.367.6 (088.8) по делам изобретений и открытий (72) Лвтор изобретения
Г. Я, Олешов (71) Заявитель
Петрозаводский государственный университет имени О. В. Куусинена (54) РАЗБОРЩИК ПАЧЕК ЛЕСОМАТЕРИАЛОВ
Изобретение предназначено для использования в лесозаготовительной промышленности.
Известный разборщик пачек лесоматериалов, включающий неподвижное плоское основание с прорезями и разделителями с приводом, не обеспечивает разности скоростей перемещения бревен.
С целью получения разности скоростей перемещения бревен разделители выполнены в виде последовательно соединенных шарнирных четырехзвенников, а привод выполнен в виде кривошипа с осью вращения, расположенной ниже линии, соединяющей средние шарниры четырехзвенников, На чертеже изображена кинем атическая схема предлагаемого разборщика пачек лесоматериалов.
Разборщик установлен шарнирно на опорах
А и В и состоит из ведущего звена 1, представляющего собой кривошип, к которому присоединены звенья 2 — 5, образующие шарнирный четырехзвенник. Эти четырехзвенники соединены 1последовательно один с другим, а последнее звено 6 свободным концом шарнирно опирается в точке В. В неподвижном основании выполнены прорези для выдвижения верхних концов четырехзвенников,над плоскостью основания (горизонтальная линия без штрихов) .
Работает разборщик следующим образом.
От двигателя через редуктор (на чертеже не показаны) крутящий момент передается ведущему звену 1, которое вращается вокруг опоры А. При вращении звена 1 шарнирные четырехзвенники сжимаются и растягиваются по оси центральных шарниров в зависимости от угла поворота звена 1 с одновременным подъемом и опусканием всего механизма.
Движение подъема звеньев шарнирных четырехзвенников с одновременным их расширением производит разобщение и перемещение хлыстов или бревен за счет разности скоростей и пути передвижения соседних шарниров четырехзвенников.
На одной площадке устанавливают два таких механизма, работающих независимо друг от друга. Это позволяет выравнивать подаваемые хлысты или бревна, передвигая в необходимых случаях их комли или вершины на требуемое расстояние. При необходимости .раскряжевки разобщенных хлыстов на этой же площадке механизм занимает крайнее нижнее, положение.
Формула изобретения
Разборщик пачек лесоматериалов, включающий неподвижное плоское основание с прорезями и разделители с приводом, о т л и ч аЗО ю шийся тем, что, с целью получения раз510421
Составитель H. Балагуров
Техред Т. Трусова
Корректор 3. Тарасова
Редактор Н. Аристова
Заказ 1116/11 Изд. И 1255 Тираж 963 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобветенпй и открытий
113035, Москва, Ж-35, Раушская наб,, д. 4/5
Типография, пр. Сапунова, 2 ности скоростей перемещения бревен, разделители выполнены в виде последовательно соединенных шарнирных четырехзвенников, а привод выполнен в виде крпвошппа с осью вращения, расположенной ниже линии, соединяющей средние шарниры четырехзвенников.
