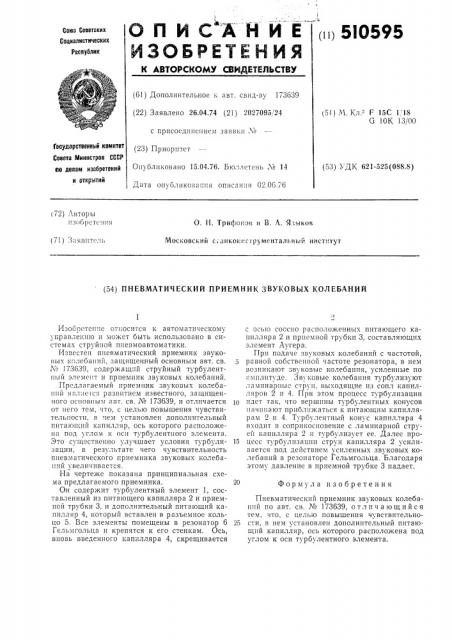

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
4 (н1 5Ю595
Ga(aa Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I) Дополнительное к авт. свид-ву 173639 (22) Заявлено 26.04.74 (21) 2027095 24 (51) М. Кл. - F 15С 1 18
G 10К 13/00 с присоединением заявки №
Государственный комитет
Совета Министров СССР ао делам изобретений и открытий (23) Приоритет
Опубликовано 15.04.76. Бюллетень М 14 (53) УДК 621-525(088,8) !
Дата опубликования описания 02.06.76 (72) Авторы изобретения
О. Н. Триф(п-:ов и В. А. Языков (/ 1) -3
Московский с.анконнсгрументальный инстнтут (54) ПНЕВМАТИЧЕСКИЙ ПРИЕМНИК ЗВУКОВЫХ КОЛЕБАНИЙ
Формула изобретения
Изобретение относится к автоматическому управлению и мозкет быть использовано в системах струйной пневмоавтоматики.
Известен пневматический приемник звуковых колебаний, защищенный основным авт. св. № 173639, содержащий струйный турбулентный элемент и приемник звуковых колебаний.
Предлагаемый приемник звуковых колебаt:èé явл; ется развитием известного, защищенного основным гвт. св. № 173639, и отличается от него тем, что, с целью повышения чувствительности, в .texi установлен дополнительный питающий капилляр, ось которого расположена под углом к оси турбулентного элемента.
Это существенно улучшает условия турбулизации, в результате чего чувствительность пневматического приемника звуковых колебаний увеличивается.
На чертеже показана принципиальная схема предлагаемого приемника.
Он содержит турбулентный элемент 1, составленный из питающего капилляра 2 и приемной трубки 3, и дополнительный питающий капилляр 4, который вставлен в разъемное кольцо 5. Все элементы помещены в резонатор 6
Гельмгольца и крепятся к его стенкам. Ось, вновь введенного капилляра 4, скрещивается с осью соосно расположенных питающего капилляра 2 и приемной трубки 3, составляющих элемент Аугера.
При подаче звуковых колебаний с частотой, 5 равной собственной частоте резонатора, в нем возникают звуковые колебания, усиленные по амплитуде. Звуковые колебания турбулизуют ламинарныс струи, выходящие пз сопл капилляров 2 и 4. При этом процесс турбулизации идст так, что вершины турбулентных конусов начинают приближаться к питающим капиллярам 2 и 4. Турбулентный конус капилляра 4 входит в соприкосновение с ламинарной струей капилляра 2 и турбулизует ее. Далее про15 цесс турбулпзацпп струи капилляра 2 усиливается под действием усиленных звуковых колебаний в резонаторе Гельмгольца. Благодаря этому давление в приемной трубке 3 падает.
Пневматический приемник звуковых колебаний по авт. св. № 173639, отличающийся тем, что, с целью повышения чувствительно25 сти, в нем установлен дополнительный питающий капилляр, ось которого расположена под углом к оси турбулентного элемента.
