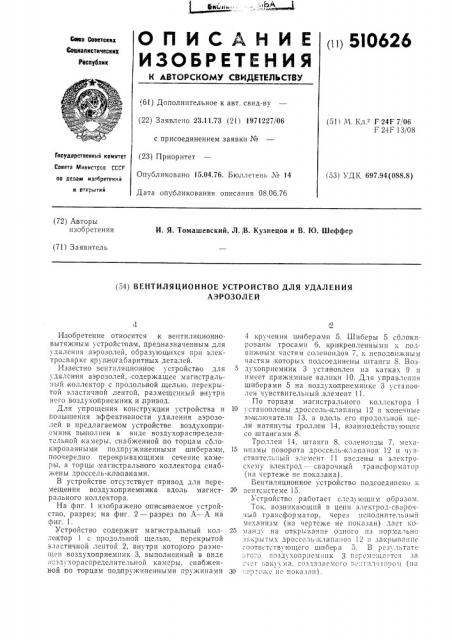

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 510626

Сова Советских

Социалистическик

Рвслублик (61) Дополнительное к авт. свид-ву (22) Зая влено 23.11.73 (21) 1971227/06 с присоединением заявки № (51) М. Кл. F 24F 7/06

F 24F 13/08

Совете Министров СССР по делам нзебретеннй н аткрытнй

Опубликовано 15,04.?6. Бюллетень ¹ 14

Дата опубликования описания 08.06.76 (53) УДК 697.94(088.8) (72) Авторы изобретения

И. Я. Томашевский, Л.,В. Кузнецов и В. Ю. Шеффер (71) Заявитель (54) ВЕНТИЛЯЦИОННОЕ УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ

АЭРОЗОЛЕЙ

Госулврственный кемнтет (23) Приоритет

Изобретение относится:K вентиляционновытяжным устройствами, предназначенным,лля удаления аэрозолей, образующихся при электросварке крупногабаритных деталей.

Известно вентиляционное устройство лля удаления аэрозолей, содержащее магистральный коллектор с продольной щелью, перекрытой эластичной лентой, размещенный внутри него воздухо приемник и привод.

Для упрощения конструкции устройства и повышения э ффективности удаления аэрозолей в предлагаемом устройстве воздухоприемни к выполнен в виде воздухораспределительной камеры, снабженной .по торцам сблокированными подпружиненными шиберами, поочередно перекрывающими сечение камеры, а торцы магистрального коллектора снабжены лроссель-клапанами.

B устройстве отсутствует привод для перемещения воздухоприемни ка вдоль магистрального коллектора.

На фиг. 1 изображено описываемое устройство, разрез; на фиг. 2 — разрез по А — А на фиг. 1.

Устройство содержит магистральный колле ктор 1 с продольной .щелью, перекрытой эластичной лентой 2, внутри .которого размещен воздухоприемник 3, выполненный в виде иозлухораспределительной камеры, снабженной по торцам подпружиненными пружинами

4 кручения шиберами 5. Шиберы 5 сблокированы тросами 6, кри крепленными и годьижным частям соленоидов 7, и неподвижным частям которых подсоединены штанги 8. Воз5 лухоприемник 3 установлен на катках 9 и имеет прижимные валики 10. Для управления шиберами 5 на возлухоприемникс 3 установлен чувствительный элемент 11.

По торцам магистрального коллектора 1

10 установлены дроссель-,клапаны 12 и конечные выкл.ючатели 13, а вдоль его продольной щели натянуты троллеи 14, взаимодейстыющие со штан.гами 8.

Троллеи 14, штанги 8, соленоиды 7, ме. и15 низмы поворота лроссель- клапанов 12 и чувствительный элемент 11 введены в электросхему электрол — сварочный трансформатор (на чертеже не показана).

Вентиляционное устройство подсоединенo "

20 вентсистеме 15

Устройство работает следующим образом.

Ток, возникающий в цепи электрол-сварочный трансформатор, через исполнительный механизм (на чертеже не показан) лает ко25 манлу на открывание одного из нормально закрытых дроссель-,клапанов 12 и закрыганис

ooTiBi T TBx 1ощего шиоера 5. В pi3% льтатс

: то "o возл, хопр ис ми пк 3 пег смегца ется за

:.:;:.т: акуума. создаваемого г .:т пч гором (иа

30 ;:nгсж ие гоказан).

510626

Формула изобретения

1 !г», ! !1 ! ! !, i pl

А-4

Составитель 3. Полетаева

Рсоа;т! и Пе1»соис» ко Тскред T. Трусова Корректор А. Стсианова

3аказ !174 20 Изд.,М 1276 Тираж 1003 1 о и снос

ЦНИ1ЛПИ Государственного комитета Совета Министров СССР ио дела., »»зобрете»»ий и открыт:ш

113035, Москва, 7К-35, Раушскаи иаб., и. 4/5

Типографии, пр. Сапунова, 2

По достижении воздухоприемни!ком 3 места сварки на »увствительный элем HT 11 воздействует гспышка или магнитное поле от сварки и гциберы 5 перемещаются в обратном направлении. Воздухоприемник 3 останавливается, всгсь. вающая щель его сообщается с зентсистемой 15, и происходит удаление .вредностей.

Конечные выключатели 13 служат для изменения на!правления перемещения воздухоприемни!ка 3 на противоположное. При отсутствии тока в цепи электрод — сварочный трансформатор дроссель-клапаны 12 закрыты и устройство .не раоотает.

Вентиляционное устройство для удаления аэрозолей, содержащее магистральный кол5 лектор с продольной щелью, перекрытой эластичной лептой, If размещенный внутри него воздухоприемник, о т л и ч à 10 щ с е с я тем, что, - целью упрощения его конструкции и повышения эффективности удаления аэрозо10 лей, воздухоприемник выполнен в виде воздухораспределительной камеры, снабженной по торцам сблокированными подпружиненными шиберами, поочередно перекрызающими сечение камеры, а торцы магистрального

15 коллектора .снабжены дроссель-!клапанами.
