Реферат

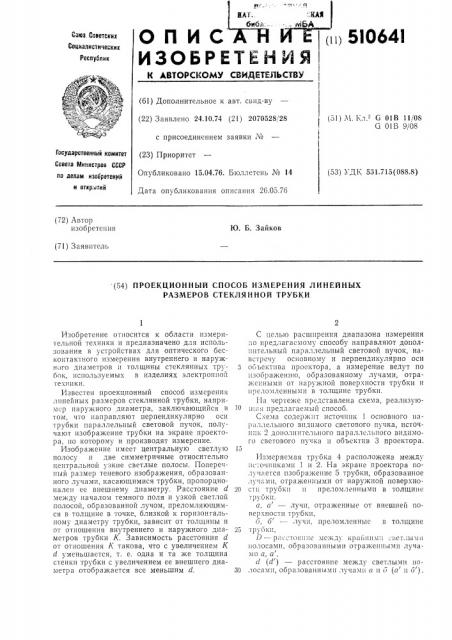

ОПИС

ИЗОБРЕТЕНИЯ

11 5l064I

Союз. Соеетскнх

Соцналнстнческнк

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 24.10.74 (21) 2070528, 28 с присоединением заявки № (23) Приоритет

Опубликовано 15.04.76. Бюллетень ¹ 14

Дата опубликования описания 26.05.76 (51) М. Кл. - 6 01В 11/08

G 01Б 9/08

Государственный комитет

Совете Министров СССР (53) b ДК 531 (1э(088 8) по делам. изобретений н открытий (72) Автор изобретения

1О. Б. Зайков (71) Заявитель (54) ПРОЕКЦИОННЫЙ СПОСОБ ИЗМЕРЕНИЯ ЛИНЕЙНЫХ

РАЗМЕРОВ СТЕКЛЯННОЙ ТРУБКИ

Изобретение относится к области измерительной техники и предназначено для использования в устройствах для оптического бесконтактного измерения внутреннего и наружн )го диаметров и толщины стеклянных трубок, используемых в изделиях электронной тех!!ики, Известен проекционный способ измерения линейных размеров стеклянной трубки, например наружного диаметра, заключающийся в том, что направляют перпендикулярно оси трубки параллельный световой пучок, получают изображение трубки на экране проектора, по которому и производят измерение.

Изображение имеет центральную светлую полосу и две симметричные относительно центральной узкие светлые полосы, Поперечный размер теневого изображения, образованного лучами, касающимися трубки, пропорционален ее внешнему диаметру. Расстояние между началом темного поля и узкой светлой полосой, образованной лучом, преломляющимся в толщине в точке, близкой к горизонтальному диаметру трубки, зависит от толщины и от отношения внутреннего и наружного диаметров трубки К. Зависимость расстояния а от отношения К такова, что с увеличением К

dу:меньшается,,т. е. одна и та же толщина стенки трубки с увеличением ее внешнего диаметра отображается все меньшим d.

С целью расширения диапазона измерения ио предлагаемому способу направляют дополнительный параллельный световой пучок, навстречу основному н перпендикулярно осн

5 объектива проектора, а измерение ведут по нзоораженпю, образованному лучами, отраженными от наружной поверхности трубки и прсломленными в толщине трубки, IIa чертеже представлена схема, реализуюи„;»5! предлагаемый способ.

Схема содержит источник 1 основного нар;1ллельного видимого светового пучка, источи!!к 2 дополнительного параллельного видимого светового пучка и объектив 3 проектора.

Измеряемая трубка 4 расположена между нс;очнпкамн 1 н 2. На экране проектора полу)ается изображение 5 трубки, образованное лу1аз!и, отраженными от наружной поверхно20 стн трубки и преломленными в толщине

" усбкп а, а — лучи, отраженные от внешней поверх!!ости трубки, о, б — лучи, преломленные в толщине

25 Tj) i окн, 0 — — Рис т05!11ис з!сждУ кР<1!1низ!11 llt. Г,1Ы. 111 полосами, образованными отраженными лучамна,а, d (d ) — расстояние между светлыми по30 лосамн, образованными лучами а и о (а и д ).

510641

СOi"."а .н!! с, l!> Лоозов(!

Редактор Г. Мозжс>п(ова 1 ск;>сд T. Ля!пенно

1>, ор Ji(.c! Îj! О. Т!Орина

1.: :;. М 1280 Тир".æ $б4 Позгппсное

Гону:(арсгвснного коз;ii:ега Совета Мннпс>ров СССР по дспа >! нзобрстснн 1 и открыл ий

113035, Москва, )j(-35, Раун!ска» наб., д. 1 5

Зак(!з 1171:$

Ц 1.П 111П11

Тнпографп;1, пр. Сапунова, 2

Способ осуществляют следующим образом.

На измерительный стол проектора помещают стеклянную трубку 4 Il освещают ее (Bvмя встречными параллельными пучками света о.- источников света 1 и 2, направление которык перпендикулярно осп объскгпва 3 проектора.

На зк11 cl il(проектора II)>Tc. >I фок>>>сировк11 объектива на блин(и!010 к нему половину труоки получают картину, образованную лучами а, б, а, К в вндс четырек светлых полос на темном (роне. На зкранс видны также полосы, образованные лучамп, преломленными и отраженными в дальней от объектива половине трубки, которые слабее по интенсивности и для измерений не используются.

Расстояние Л между край;имн свет..ы:;!! полосами на изображении трубки, образованными отраженными от внешней поверхности трубки лучами а, а, пропорционально внешнему диаметру трубки. Расстояние d (d ) между свс глыми полосами, образованными лучами а и о 1а и б ), зависит в основном от толщины трубки и используется для определения 1олщины трубки.

Формула изобретен I;i

Г1роскцноппый способ измерения линейнык размеров с i склянной трубки, на;(ример наР !>ii(НОГО Д11(! Метjlа, ЗЯКГ110ЧЯIОГЦИ11С11 В 10 !1, Что

10 направляют псрнс11дикулярно ocll труоки )13 раллельный световой пучок, получают изображение трубки на акр не проектора, по которому производят измерение, о т л и ч а ю щ и йся тем, что, с целью расширения диапазона

15 измерения, направляют дополнительный параллсльпыи световой пучок навстречу основному и перпендикулярно осн объектива проектора, а измерение ведут по изображенио, образованному лучами, отраженными от на20 ружной поверкности труоки и преломленными в толщине трубки.
