Устройство для производства мармелада
Иллюстрации
Реферат

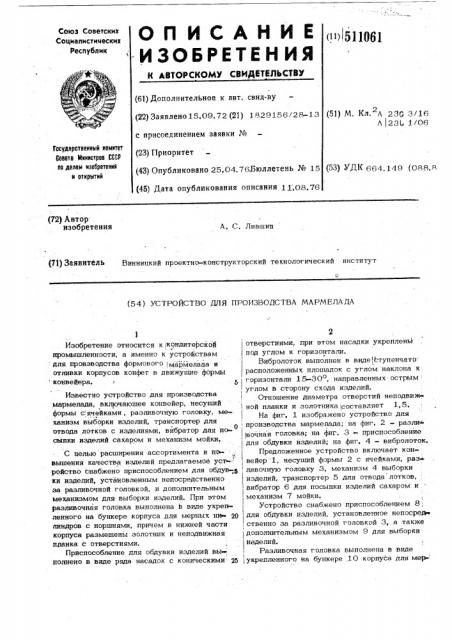

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕПЬСТВУ
Союз Советских
Социалистических
Республик 1)! 511061 (61) Дополнительное к авт. свид-ву (22) Заявлено 15,09.72 (21) 1829156/28-13 с присоединением заявки № (23) Приоритет (43) Опубликовано 25,04.76.Бюллетень № 15 (45) Дата опубликования описания 11.08.76 (51) M. Кл.2А 2 3/16
Л 23(1/06
1 осударотееииый комитет
Соиета Мнинотроа СССР по делам нзооретеинй н открытий (53) УДК 664,149 (088.ß (72) Автор изобретения
А, С. Лившиц (54) УСТРОЙСТВО ДЛЯ ПРОИЗВОДСТВА МАРМЕЛАДА
Изобретение относится к кондитерской промышленности, а именно к устройствам для IIpoHBBopcTBB формового мармелада отливки корпусов конфет в движушие формы конвейера. ь !
Известно устройство для производства мармелада, включаюшее конвейер, несуший формы с, ячейками, разливочную головку, механизм выборки изделий, транспортер для отвода лотков с изделиями, вйбратор для посыпки изделий сахаром и механизм мойки. отверстиями, при этом насадки укреплены под углом к горизонтали.
Вибролоток выполнен в виде1ступенчато расположенных плошадок с углом наклона к горизонтали 15-30о, направленных острым углом в сторону схода изделий.
Отношение диаметра отверстий неподвиж». ной планки и золотника составляет 1,5, На фиг. 1 изображено устройство для производства мармелада; на фиг, 2 — разли- вочная головка; на фиг. 3 - приспособление для обдувки изделий; на фиг. 4 — вибролоток.
Предложенное устройство включает конвейер 1, несуший формы 2 с ячейками, раз ливочную головку 3, механизм 4 выборки изделий, транспортер 5 для отвода лотков, вибратор 6 для посыпки изделий сахаром и механизм 7 MoflKH
Устройство снабжено приспособлением 8,: для обдувки изделий, установленное непосред ственно за разливочной головкой 3, а .также дополнительным механизмом 9 для выборки наде лий.
Разливочная головка выполнена в виде укрепленного на бункере,10 корпуса для мер-
С целью расширения ассортимента и по- вышения качества изделий предлагаемое уст» ройство снабжено приспособлением для обдув-,5 ки изделий, установленным непосредственно за разливочной головкой, и дополнительным механизмом для выборки изделий. При этом разливочная головка выполнена в виде укреп« ленного на бункере корпуса для мерных ци линдров с поршнями, причем в нижней части
1 корпуса размешены золотник и неподвижная ! планка с отверстиями, Приспособление для обдувки изделий вы
I полнено в виде ряда насадок с коническими (71) ЗаЯвитЕль Винницкий проектно-конструкторский технологический институт
511061
4. Устройство по п, 1, о т л и ч а ю, Ш е е с и тем, что отношение диаметра. ов.; 6 верстий неподвижной планки и золотника со ставлявт 1,5.
