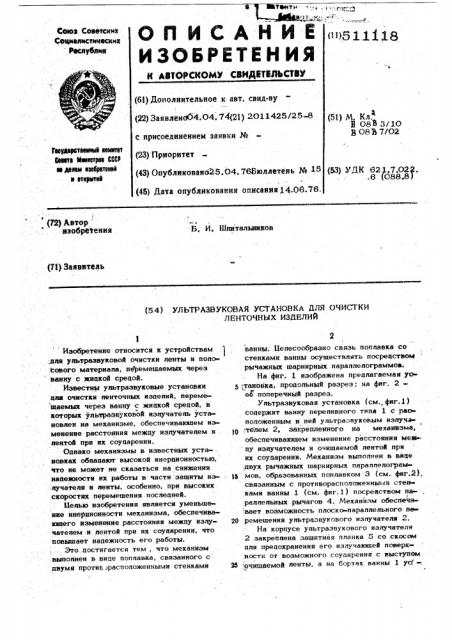

ОПИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ э т,д„=;, =,, <">511118

Сова Советник

Сфцианистическнк Реснубнии (61) Дополнительное к авт. свид-ву (22) Заявлеидб4.04, 74(21) 2011425/25-8 (S» М. Кл.

Н 08 3/10

В 083 7/О2 с присоединением заявки № (23) Приоритет

Гавуйаратавпвй веиатат

Вааата Миеораа аСЕВ аа гаваи азабаивааа а еткуытмй (43) Опубликовано25.04. 768юллетень № 15 (45) Дата опубликования описания 14.06.76. (53) УДК 621.7.022. . 6 (088.8 ) (72) Автор изобретения

Б. И. Шпитальннков (71) Заявитель (54) УЛЬТРАЗВУКОВАЯ УСТАНОВКА ДЛЯ ОЧИСТКИ

ЛЕНТОЧНЫХ ИЗДЕЛИЙ

Изобретение относится к устройствам |

;для ультразвуковой очистки ленты и поло:сового материала, перемещаемых через ванну с жидкой средой.

Известны ультразвуковые установки для очистки ленточных изделий, перемещаемых через ванну с жидкой средой, в которых ультразвуковой излучатель установлен на механизме, обеспечивающем изменение расстояния межцу излучателем и лентой пря их соудврении.

Однако механизмы в известных установках обладают высокой инерционностью, что не может.ие сказаться на снижении надежности нх работы в части зашиты из.лучателя и ленты, особенно, при высоких скоростях перемещения последней.

Оелью изобретения является уменьшение инерционности механизма, обеспечиввкхцего изменение расстояния между излучателем и лентой при их соударении, что повышает надежность его работы.

Это. достигается тем, что механизм .выполнен в виде поплавка, связанного с двумя против эрасположенными стенками ванны. 11елесообраэно связь поплавка со стенками ванны осуществлять посредством рычажных шарнирных параллелограммов.

На фиг. 1 изображена предлагаемая уоа твновка, продольный разрез; на фиг. 2ее поперечный разрез.

Ультразвуковая установка (см.. фиг. 1) содержит ванну переливного типа 1 с рвю» положенным в ней ультразвуковым излучл» щ;телем 2, закрепленного на механизма, обеспечивающем изменение расстояния меж ду излучателем и очишвемой лентой при их соудврении. Механизм выполнен в виде

;двух рычажных шарнирных параппепограи1а мов, образованных поплавком 3 (см. фиг.2), связанным с противорвсположенными стен» камы ванны 1 {см. фиг.1) посредством пау рвллельных .рычагов 4. Механизм обеспечь:вает возможность плоско-параллельного пе

20 ремешения ультразвукового излучателя 2.

На корпусе ультразвукового излучателя

2 закреплена защитная пиалка 5 со скосом для предохранения его излучающей поверх ности от возможного соудврения с выступпм

25;очищаемой ленты, а на бортах ванны 1 ус(тановлены регулировачные болты 6 (см. фиг.2,), являющиеся упорами для вышеупо мянутого механизма и определяющие зазор между. излучающей поверхностью излучателя 2 и очищаемой лентой. При отсутствии зазора упором цля механизма служит очищаемая пента, в которую упирается излучающая поверхность излучателя 2 (см.фчг.

1). На корпусе ванны 1 установлены поццерживающие ролики 7. В торцевых стенках и в поперечных перегородках ванны 1 выполнены прямоугольные окна цпя прохода очищаемой ленты. Окна в поперечных перегороцках служат одновременно и цля перелива поступающей и ванну жидкой срецы, При работе установки в ванну 1 подается жидкая моющая среда, уровень котс рой в ванне определяется положением прямоугольных окон в поперечных перегородках.

При подаче жицкой срецы ультразвуковой излучатель 2, находящийся на цпе ванны 1, благодаря плавучести поплавка 3 всплывает и устанавливается по отношению к очишаемой ленте с зазором определяемым по= ложением регулировочных болтов 6. Шарнирные рычажные параллелограммы при этом обеспечивают параллельность перемещения излучателя 2. Очищаемая лента раз= матывается из бухты и перемещается через ванну 1 с помощью транспортирующего ме1 ханизма.(на чертеже не показан). Положе ние ленты в ванне опрецеляется при етом роликами 7. При воздействии выступов очищаемой ленты на защитную планку 5, благодаря наличию на последней скоса, возникает усилие, обеспечивающее погружение ульт-, развукового излучателя 2 в жидкую среду с увеличением зазора межцу ним и очищаемой лентой. При этом выступ очищаемой ленты ..льзит по скосу "=щитной планки 5 и за11118 г тем по излучающей поверхности ультразвукового излучателя 2.

fIocae того, как выступ сходит с излучающей поверхности излучателя . 2, послецний, благодаря плавучести поплавка 3, воз-: вращается в первоначальное положение и устанавливается с прежним зазором по отношению к очнщаемой ленте. При соуцарении с очищаемой лентой в процессе работы ультразвуковой излучатель 2, благодаря наличию шарнирных рычажных параллелограммов, совершает плоскопараллельные перемещения, что облегчает прохожцение выступов ленты ча его излучакхлей поверхности.

Выполнение механизма отвода иэлучате15 ля от ленты (при их соударениях) в вице поплавка, связанного со стенками ванны, позволяет в сравнении с известными установками уменьшить инерционность механиэ39 ма. Зто повышает нацежность его срабатывания при ударах о выступы быстроперемещаемой ленты.

Формула изобретения

Ультразвуковая установка для очистки ленточных иэделий, перемещаемых через ran ванну с жидкой средой, в которой ультразвуковой излучатель установлен на механиэЭО (ме, обесгечивающем изменение расстояния между излучателем и лентой при их соударении, о т л и ч а ю.щ а я с я тем, что, с целью уменьшения инерционности упомянутого механизма, для повышения надеж@ ности его срабатывания, последний выполнен в вице поплавка, связанного с двумя противораспопоженными стенками ванны, например, посредством рычажных шарнирных параллелограммов.

511118
