Способ изготовления толстостенных днищ
Иллюстрации
Реферат

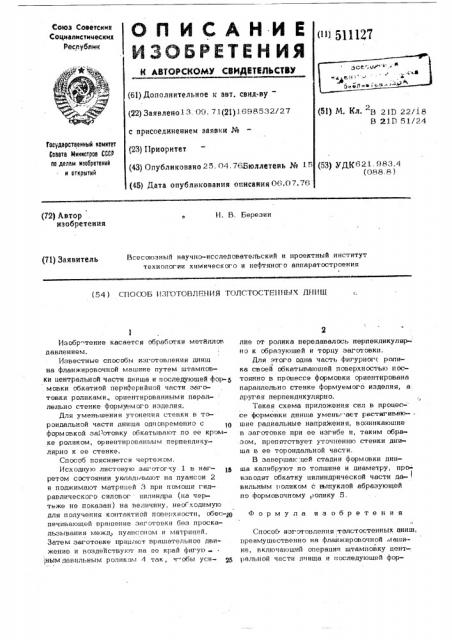

tees Советскии
Социалистических
Республик (» БИ 127 (61) Дополнительное к авт, свид-ву (22) 3аявлено1 3. 09. 7 1(2f) 1698532/27 с присоединением заявки № (23) Приоритет (43) Опубликовано 25, 04 76.Бюллетень № 15 (45) Дата опубликования описания 06.07.76 (51) М. Кл. В 21D 22/18
В 21D 51/24
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (58) УД 62 ). О83.4 (088.8 } (72) Автор изобретения
И. В. Березин
Всесоюзный научно-исследовательский и проектный институт технологии химического и нефтянот о аппаратостроения (71) Заявитель (54 ) СПОСОБ ИЗГОТОВЛГ}1ИЯ ТОЛСТОСТЕ11}{ЫХ ДНИЩ
Иэобр тение касается обработки метйллов давлением, Известные способы изготовления дниш на фланжировочной машине путем штамповки центральной части днища и последующей фор-g мовки сбкатной периферийной части загс товки роликами„ориентированными параллельно стенке форм емого изделия.
Для уменьшения утонения стенки в тороидальной части днища одновременно с формовкой за готовку обкатывают по ее кромке роликом, ориентированным перпендикулярно к ее стенке.
Способ поясняется чертежом.
Исходную листовую заготог су. 1 в наг- 15 ретом состоянии укладьвают на пуансон 2 и поджимают матрицей 3 IlpH помощи гид равлического силовог цилиндра (на чертеже не показан) на величину, необходимую для получения контактной поверхности, обес-що печиваютцей вращение заготовки без проскальзывания межд пуансоном и матрицей.
Затем заготовке прид ист вращательное движение и воздействуют на ее край фигуоным давильным роликом т так, ч""обы уси- р лие от ролика передавалось перпендикулярно к образующей и торцу заготовки, Для этого одна часть фигурногс роли\ ка своей обкатываюшей поверхностью постоянно в процессе формовки ориентирована параллельно стенке формуемого иэделия, а другая перпендикулярно.
Такая схема приложения сил в процессе формовки дниша умень "ает растягиваю- . шие радиальные напряжения, возникающие в заготовке при ее изгибе и, таким образом, препятствует уточнению стенки дниша в ее тороидальной части.
В завершая.цей стадии формовки днища калибруют по толшине и диаметру, прсм изводят обкатку цилиндрической части да- ( вильным роликом с выпуклой абразующей и о форм ов очн ом у р опику 5.
Формула изобретения
Cnocob изготовления толстостенных дниш, преимущественно на фланжировочной; ашике, включающий операции штамповку центральной части днища и последующей фор51l3 27
ЦНИИГ1И, Заказ 53 l6
Изд. М /Й(Тираж
Подписное
>Филиал ППП "Патент" г. Ужгород, ул. Проектная> 4 мовкй обкаткой его периферийной части роликом, ориентированным параллельно стен 1 ке формуемого днища, о т л и ч а ю щ и йс я тем, что, с целью уменыпении утоне.)
Ф
) ния стенк и B тороидяльной час1 и дни>цд, заготовку одновременно с формовкой обкатывают по кромке роликом, ориентированным перпендикулярно к ее стенке,
