Реферат



. 1á.

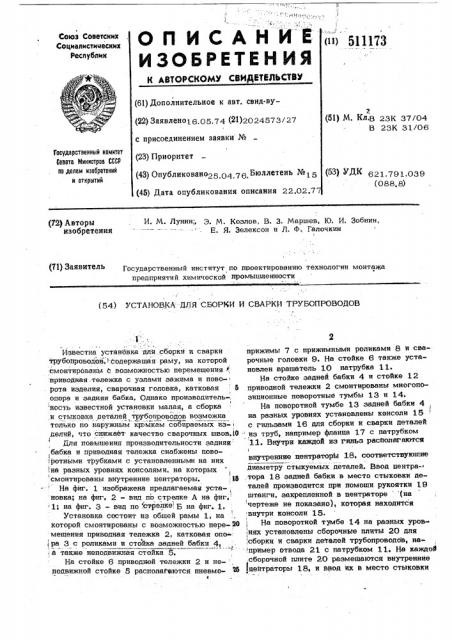

) (ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (ii) 511173 (61) Дополнительное к авт. саид-ву(22) 3<" H016.05.74 (21)2024573/27

2 (51) М. Кл.В 23К 37/04

В 23К 31/06 с присоединением заявки № (23) Приоритет (43) Опубликовано25 04 76» Бюллетень №15 (45) Дата опубликования описания 22.02.7

Гасударственный комитет

Совета Министров СССР по делам иэооретений и открытий (5З) УДК 621.791.039 (088.8) И. >. Лунин * Э. М. Козлов, В. 3. Маршев, Ю. И. Зобнин, Е. Я. Зелексон и Л, Ф. Галочкин (72) Авторы изобретения (1) заявитель Государственный институт по проектированию технологии монтажа предприятий химической промышленности (54) УСТАНОВКА ДЛЯ СБОРКИ И СВАРКИ ТРУБОПРОВОДОВ

Известна установка для сборки и сварки трубопроводов,(содержащая раму, на которой смонтированы с воэможностью перемещения приводная. тележка с узлами зажима и поворота иэделия, сварочная головка, катковая Ь опора и задняя бабка. Однако производитель-.

l ность известной установки малая, а сборка и стыковка печалей трубопроводов возможна только по наружным кфмкам соойраемых из- делий, что снижает качество сварочных швов.(О (Для повышения производительности задняя ( бабка и приводная тележка снабжены пово(ротными трубками с установленными на них на разных уровнях консолями, на которых !

I смонтированы вйутренние центраторы. ;N

На фиг. 1 изображена предлагаемая уста-; новка; на фиг. 2 — вид по стрелке А на фиг.:

1; на фиг. 3 — вид по счрелке Б на фиг. 1. !

Установка состоит из обшей рамы 1, на которой смонтированы с возможностью пере-20 мещения приводная тележка 2, катковая опо(ра 3 с роликами и стойка задней бабки 4, .а также неподвижная стойка 5.

На стойке 6 приводной тележки 2 и не-, подвижной стойке 5 располагаются пневмоа прижимы 7 с прижимными роликами 8 и сварочные головки 9. На стойке 6 также установлен врашатель 10 патрубка 11.

На стойке задней бабки 4 и стойке 12 приводной тележки 2 смонтированы многопоэиционные поворотный тумбы 13 и 14.

На поворотной тумбе 13 задней бабки 4, на разных уровнях установлены консоли 15 с гильзами 16 для сборки и сварки деталей из труб, например фланца 17 с патрубком

11. Внутри каждой из гильз располагаются

t внутренние центраторЫ 18, соответствующие диаметру стыкуемых деталей. Ввод центра,тора 18 задней бабки в место стыковки деталей производится при помощи рукоятки 19 штанги, закрепленной в центраторе (на чертеже не показано), которая находится

:внутри консоли 15.

На поворотной тумбе 14 на разных уров (нях установлены сборочные плиты 20 для ,сборки и сварки деталей трубопроводбв, на пример отвода 21 с патрубком 11. На каждой .сборочной плите 20 размещаются внутренние центраторы 18, и ввод их в место стыковки

51 1173 деталей производится поворотом консоли 22. .Для поддержания деталей на каждой из плит

;20 на стойках установлейы призмы 23.

Подъем многопозиционных тумб 13 и 14. производится с помощью ходовых гаек 24.

Работа установки происходит следующим образом. Стыкуемый патрубок ll подается со стола накопителя (на чертеже не показано) на ролйки врашателя 10 и ролики катковой опоры 3, Патрубок прижимается роликами 8 ið пневмоприжимов 7.

На одну из плит 20 поворотной тумбы

14 устанавливается стыкуемая деталь, например .отвода 21, и при помощи ходовой гайки 24 и продольного движения стойки 12 ig деталь 21 стыкуется с патрубком 11. В район стыка деталей 11 и 21 при помощи поворотной консоли 22 вводится центратор

°

18, в который автоматически подается воздух при помощи распределительного крана о (на чертеже не показано).

На гильзу 16" консоли 15 надевается собираемая деталь, например фланец 17, и при помощи ходовой гайки 24 и продольно 25

ra движения задней бабки 4 фланец 17 стыкуется с патрубком 11. При помощи рукоятки 19 в зону стыка вводится центратор 18, в который также подается воздух.

После прихватки стыка центраторы 18 выводятся из зоны сварки, включается врашатель 10, подводятся сварочные головки 9 и начинается процесс сварки.

Формула изобретения

Установка для сборки и сварки трубопроводов, содержащая раму, йа которой смон- тированы с возможностью перемещения приводная тележка с узлами зажима и поворота изделий, сварочные головки, катковая опора и задняя бабка, о т л и ч а —, ( ю ш а я с я тем, что, с целью повышения производительности, задняя бабка и приводная тележка снабжены многопоэиционными поворотными тумбами с установленными на них на разных уровнях консолями., на которых см онтированы внутрен н не центраторы, Заказ 1944
