Дегазатор
Иллюстрации
Реферат

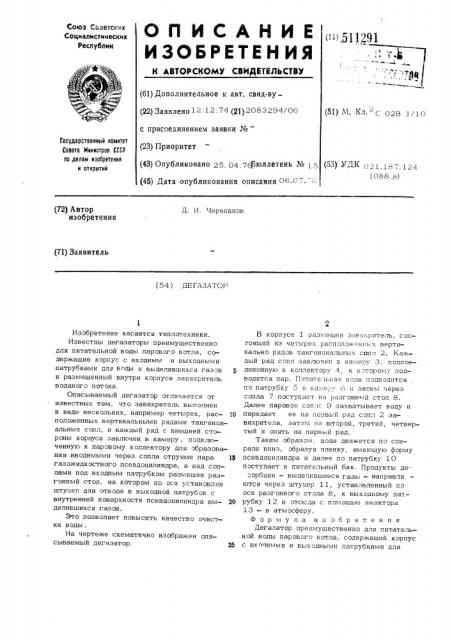

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
СОюз Советских
Социалистических
Республик (") Я1291 (61) Дополнительное к авт. свид-ву (22) Заявлено 12. 12. 74 (21) 2083294/06 с присоединением заявки № (23) Приоритет (1) < < С 02В 1Г10
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (43) Опубликовано 28 04 76Бюллетень № 18 (53) УДК 621 18-, 124 (088. 8) (45) Дата опубликования описания 06-0 (72) Автор изобретения
Д. И. Черепанов (71) Заявитель (54) ДЕГЛЗАТОР
Изобретение касается теплотехники.
Известны дегазаторы преимущественно для питательной воды парового котла, ссдержащие корпус с входным и выходными патрубками для воды и выделившихся газов 5 и размещенный внутри корпуса завихритель водяного потока.
Описываемый дегазатор отличается от известных тем, что завихритель выполнен в виде нескольких, например четырех, рас- 10 положенных вертикальными рядами тангенциальных сопл, и каждый ряд с внешней стороны корпуса заключен в камеру, подключенную к паровому коллектору для образования вводимыми через сопла струями пара 15 газожидкостного псевдоцилиндра, а над соплами под входным патрубком размещен разгонный стол, на котором по оси установлен штуцер для отвода в выходной патрубок с внутренней поверхности псевдоцилиндра вы- 2О делившихся газ ов.
Это позволяет повысить качество очистки воды .
На чертеже схематично изображен описываемый дегазатор, 25
В корпусе 1 размешен завихритель, сосгоящий из четырех расположечнь х вертикально рядов тангенциальных сапл 2. Каждый ряд сопл зак.иочен в камеру 3, подсоединенную к коллектору 4, к к=торому подводится пар. Питательная вода подводится по патрубку 5 в каме;;.у 6 и затем через сопла 7 поступает на оазгоннь и стол 8.
Далее паровое сопле 9 захватывает воду и передает ее на гервь:и ряд сопл 2 завихрите IB, затем на в торой, третий, четвертый и опять на перво»й ряд.
Таким образом, вода движется по спирали вниз, образуя пленку, имеющую форму псевдоцилиндра и далее по патрубку 10 поступает в питательный бак. Продукты де=орбции — выделившиеся газы - направля ются через IIITyUep 11, установленный по оси разгонного стола 8, к выходному пачрубку 12 и отсюда с помощью эжектора
1 3 — в атм осферу.
Формула изобретения
Дегазатор преиму-шественно для питательной воды парового котла, содержаший корпус с вх иными и выходными патрубками для
511 2191
СоставителвР.данилов
Техред р1.Карандашова Корректор д 1. а
Редактор F.Кравцова
Заказ Дд Д Изд. М / 6 Тираж
Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 113035, Раушская наб., 4
Предприятие «Патент», Москва, Г-59, Бережковская наб., 24 водь. и выделившихся газов и размещенный внутри корпуса завихритель водяного rioTo ка, отличающийся тем, что, с целью повышения качества очистки, завихритель выполнен в виде нескольких, например четырех, расположенных вертикальными рядами тангенциальных сопл, и каждый ряд с внешней стороны корпуса заключен в камеру, подключенную к паровому коллектору для образования вводимыми через сопла струями пара газожидкостного псевдоцилиндра, а над соплами под входным патрубком размещен разгонный стол, на котором по оси установлен штуцер для отвода в выходной патрубок с внутренней поверхности псевдоц 1ндра выделившихся газов.
