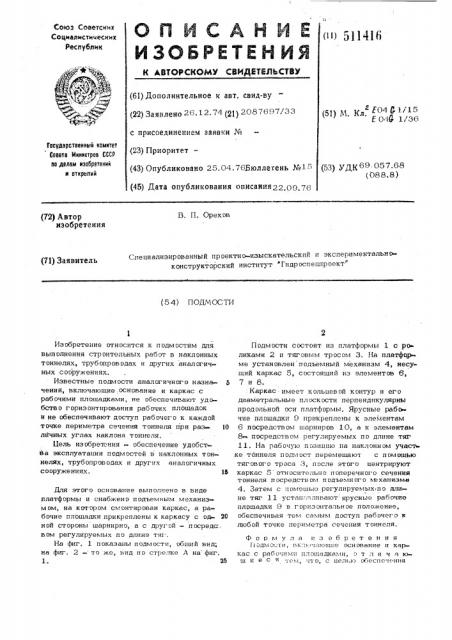

Союз Советских

Социалистических

Республин (и J/gjg (61) Дополнительное к авт. свид-ву (22) Заявлено 26 ° 12 74 (21) 2087697/33 (51) ПТ. Кл Е04 С 1I 1 F00.4 1, 36 с присоединением заявки № (23) Приоритет

Государственным комитет

Совета Министров СССР ао делам изаоретений и открытий (S3) УДК69 057.68 (088.8) (43) Опубликовано 25.04.76Бтоллетень Ло1 (45) Дата опубликования описания22 0g 76

В. П. Орехов (72) Автор изобретения

Специализированный пр оектно-изыскательский и экспериментальноконструкторский институт Гидр оспецпроект" (71) Заявитель (54) ПОДМОСтИ

Изобретение относится к подмостям для выполнения строительных работ в наклонных тоннелях, трубопроводах и других аналогичных сооружениях, Известные подмости аналогичного назна о чения, включающие основание и каркас с рабочими площадками, не обеспечивают удобство горизонтирования рабочих площадок и не обеспечивают доступ рабочего к каждой точке периметра сечения тоннеля при раз !О личных углах наклона тоннеля.

Цель изобретения» обеспечение удобства эксплуатации подмостей в наклонных тоннелях, трубопроводах и других аналогичных сооружениях. 15

Йля этого основание выполнено в виде платформь и снабжено подъемным механизмом, на котором смонтирован каркас, а рабочие площадки прикреплены к каркасу с од- 20 ной стороны шарнирно, а с другой — посредс .. в ом регулируемых п о длине тя(.

На фиг. 1 показаны подм ости, общий вид; на фиг. 2 — то же, вид по стра:лсе Л на фиг.

1. Я

Подмости состоят из платформы 1 с ро» ликами 2 и тяговым тро" ом 3. На платформе установлен подъемный механизм 4, несу» ший каркас 5, состоящий из элементов 6, 7и8, Каркас имеет кольцевой контур и его диаметральные плоскости перпендикулярны продольной оси платформы. Ярусные рабо» чие площадки О прикреплены к элементам

6 посредством шарниров 10, а к элементам

8 посредством регулируемых по длине тяг

l1. На рабочую позицию на наклонном учась ке тоннеля подмDGT перемешают с помощью тяговог о тр оса 3, и осле этого центрируют каркас 5 относительно поперечного сечения тоннеля посредством подъемного механизма

4. Затем с помощью регулируемых по длине тяг 1 1 устал вливают ярусные рабочие площадки 9 в горизонтальное положение, обеспечивая тем самым доступ рабочего к любой точке периметра сечения тоннеля.

Формула изобретения

Подмо тп, вк..к :аюшпе основание и карKGc с рабе ими плошадками, о т л и ч а юIll и е с я тем, что, с целью обеспе к-ния

5i l416 удобства их эксплуатации в наклонныхтоннелях, трубопроводах и других аналогичных сооружениях, основание выполнено в виде платформы и снабжено подъемным механизмом, на котором смонтировач каркас, а рабочие площадки прикреплены к каркасу с одной стороны шарнирно, à е- другойпосредством регулирования по длине тяг.
