Осевой электронасос погружного типа
Иллюстрации
Реферат

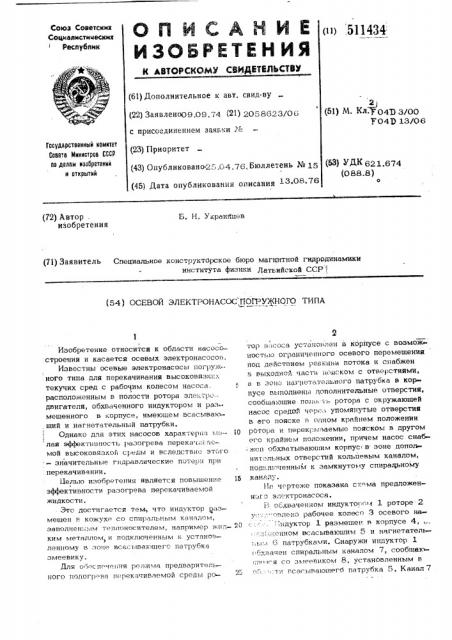

О и И С А И: И Е (1) ьп434
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистки вских
Респубпик (61) Дополнительное к авт. свид-ву (22) ЗаявленоО9.09. 71 (21) 205862д О6 с присоединением заявки М (23) Приоритет (43) Опублнковано25.(34.76, Бюллетень ¹ 15 (51) М. Кл.т04З 3/00 т(043) 13/Q6
Гасударственный комитет
Cosa;a Министров СССР оо делам нзооретеннй н открытий (53) Уд 621.674 (088.8) о (45) Дата опубликования списания 1З.О8.76 (72) Автор . изобретения
Б. H. Украинцев (54) ОСЕВОЙ ЭЛЕКТРОНАСОС,ПО1 РУЖНОГО ТИПА тор н=iсос а уста«015лен в корпусе с воэмож костью ограниченного осевого перемещения под действием реакции потока н снабжен в выходной части iliиском с отверстиями, а в зоне наг((етательного патрубка в корпусе выполнены дополнительные отверстия, сообщаюшие поло ть ротора с окружаюшей насос средой чер». упомянутые отверстия в его пояске в одном крайнем положении
1((ротора и переекрь!:ъаемые пояском в другом его крайнем положении, причем насос снабжен обхватываюшим корпус в. зоне дополнительных отверстий кольневым каналом, подключенным к замкнутому спиральному
1Ь каналу.
Иа чертеже показана сх ма предложенного электронасоса.
P обхваченном индукто -м 1 роторе 2 у.:;-. евлено рабочее колесо 3 осевого наМ .: .: .ндуктор 1 размешен в корпусе 4,, с,:.енном всасываю(ним 5 и нагнетатель:;t::! .-; 6 патрубками. Снаружи индуктор 1 (;б:-=,ачен спиральнь1м каналом 7, сообщаю«и..-я со змеевиком 8, установленным в
2; ".зс(:т«г;сасьн аюн(его патрубка 5, Канал 7
Изобретение относится к области насосс-.строения н касается осевых электронасосов.
Известны осевые электронасосы погружного типа для перекачивания высоковязкн>; текучих сред с рабочим колесом насоса. расположенным в полости ротора электро-двигателя, обхваченного индуктором и раз- мешенного в корпусе, имеющем всасываю=, ший и нагиетательный патрубкн.
Однако для этих насосов характер(п(. ма- (лая эффективность разогрева перека-л;.":асмой высоковязкой среды и вследств((е этого — значительнь(е г«дравлические потер« при перекачивянии.
11елью изобретения является повышение ! эффективности разогрева перекачиваемой жидкости, Зго достигается тем„что индуктор оазмешен в кожухе со спиральным каналом, заполнен«:,(м теплоносителем, например жидким металлом, «подключеHHbtM к установленному в зоне всасываюшего патрубкя змеевику.
Для ое"-сп(че(«1я режима предварител( ного подогр: BB перекячиваемой среды ро(71) Заявитель Специальное конструкторское бюро магнитной гидродинамики инститУта Физики,патвийской ССР", и змеевик 8 заполнены частично или полностью теплоносителем, например жидким металпом. Ротор 2 насоса установлен в осевом канале индуктора 1 с возможностью ограниченного осевого перемещения и снаб= жен в выходной части пояском 9 с отверстиами 10. В корпусе 4 в зоне нагнетательного патрубка 6 выполнены отверстия
11 для сообщения полости ротора 2 через отверстия 10 в пояске 9 с окружающей средой в верхнем (по чертежу) положении ротора 2. В зоне отверстий в корпусе на--= сос снабжен кольцевым каналом 12, сооб= щенным со спиральным каналом 7. Жидкий металл, разогреваемый вихревыми -токами,, наводимыми вращающимся магнитными по= лем индуктора 1, перемешается по спиральному каналу 7 в ту или иную сторону в зависимости от направления вращения поля„
В период запуска насоса обмотки индуктора 1 включают в последовательности, обратной их рабочей коммутации. При этом ротор 2 насоса начинает вращаться в сто=. рону, противоположную рабочему направлению вращения, а рабочее колесо 3 прокачивает жидкость в обратном направлении из полости нагнетания в полость всасыва= ния. Под действием реакции потока ротор 2 поднимается до упора, отверстия 10 в пояске 9 ротора 2 и отверстия 11 в корЗО пусе совмещаются и жидкость циркулирует по замкнутому контуру через эти отверстия 10 и 11, рабочее колесо 3, всасы- вающий патрубок 5 и пространство вокруг
ЗЬ насоса. Одновременно обеспечивается цирку- ляция жидкого металла в спиральном 7 и кольцевом 12 каналах и предварительный разогрев перекачиваемой среды.
После этого осуществляют реверс индуктора 1, ротор 2 начинает вращаться в противоположном направлении, и рабочее колесо 3 нагнетает жидкость в напорную магистраль.
Поц действием реакции потока ротор 2 перемещается вниз, перекрывая своим пояском 9 отверстия 11. Р4еняется также направление циркуляции жидкого металла в спиральном канале 7. Циркулируя по змеевику 8, жидкий металл подогревает поступающую в насос среду.
Формула изобретения
1. Осевой электронасос погружнаго типа для перекачивания высоковязких текучих сред с рабочим колесом насоса, расположенным в полости ротора электро- двигателя, обхваченного индуктором и размешенного в корпусе, имеющем всасывающий и нагнетательный патрубки, о тл и ч а ю шийся тем, что, с целью повышения эффективности разогрева пере-качиваемой жидкости, индуктор размещен в корпусе со спиральным каналом, заполненным теплоносителем, например жидким металлом, и подключенным к установленному в зоне всасывающего патрубка зме= евику.
2. Злектронасос по п„ 1, î r л и ч à е.-: ш и и с я тем, что„ с целью обеспечения режима предварительного подогрева пере.качиваемой среды, ротор его установлен в корпусе с возможностью ограниченного осевого перемещения под действием реакции потока и снабжен в выходной части пояском с отверстиями, а в зоне нагнета= тепьного патрубка в корпусе выполнены дополнительные отверстия, сообщающие по=. лость ротора с окружающей насос средой через упомянутые отверстия в его пояске в одном крайнем положении ротора и перекрываемые пояском в другом его крайнем положении, причем насос снабжен обхватывающим корпус в зоне дополнительных отверстий кольцевым каналом, подключенным к спиральному каналу, Составитеав B.I рузиног
Редактор )=.1 равцоза Техреду.ПНЯ)ущнне Корректор М.Лейзерыан
И.д Я ДЯ Тираж 830 Подписное
Заказ 5885
ЦНИИПИ Государственного комитета Совета Министров 1..СС
ССР по делам изобретений и открытии
Мссква, 113035, Раушская наб., 4
Филиал ППП "Патент, г. Ужгород, ул. Прсектнаа, 4
