Реферат

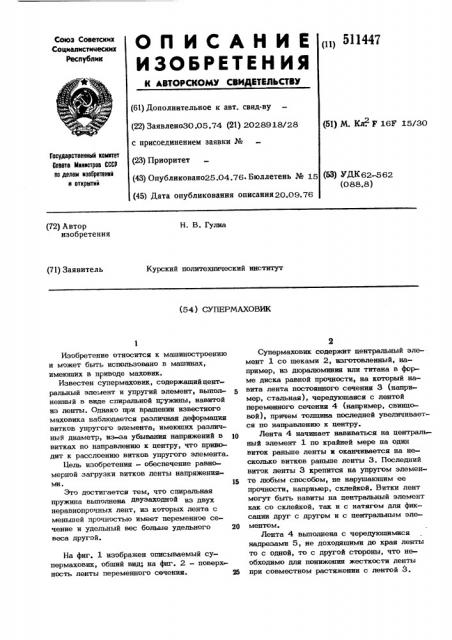

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Союз Советских

Социалистических

Республик (») 511447 (61) Дополнительное к авт. свид-ву (22) Заявлено30 05.74 (21) 2028918/28 с присоединением заявки № (23) Приоритет (43) Опубликовано25.04.76. Бюллетень ¹ 15 (45) Дата опубликования описания20.09.76

Государстаеннмй комитет

Совета Министров СССР оо делам изооретеннй и открмтий (5З) уДК62-562 (088.8) (72) Автор изобретения

H. В. Гулиа (71) Заявитель

Курский политехнический институт (54) СУПЕРМАХОВИК

Супермаховик содержит центральный элемент 1 со щеками 2, изготовленный, например, из дюралюминия или титана в форме диска равной прочности, на который навита лента постоянного сечения 3 (например, стальная), чередующаяся с лентой переменного сечения 4 (например, свинцовой), причем толщина последней увеличивается по направлению к центру.

Лента 4 начинает навиваться на центра ный элемент 1 по крайней мере на один виток раньше ленты и оканчивается на несколько витков раныпе ленты 3. Последний виток ленты 3 крепится на упругом элементе любым способом, не нарушающим ее прочности, например, склейкой. Витки лент могут быть навиты на центральный элемент как со склейкой, так и с натягом для фиксации друг с другом и с центральным элементом.

Лента 4 выполнена с чередующимися надрезами 5, не доходящими до края ленты то с одной, то с другой стороны, что необходимо для понижения жесткости ленты при совместном растяжении с лентой 3.

Изобретение относится к машиностроению и может быть использовано в машинах, имеющих в приводе маховик.

Известен супермаховик, содержащийцент ральный элемент и упругий элемент, выполненный в виде спиральной п;ужины, навитой из ленты. Однако при вращении известного маховика наблюдается различная деформация витков упругого элемента, имеющих различный диаметр, из-эа убывания напряжений в 10 витках по направлению к центру, что привадит к расслоению витков упругого элемента.

Цель изобретения — обеспечение равномерной загрузки витков ленты напряженияМЕ. 15

Это достигается тем, что спиральная пружина выполнена двузаходной из двух неравнопрочных лент, из которых лента с меньшей прочностью имеет переменное сечение и удельный вес больше удельного 20 веса другой.

На фиг. 1 изображен описываемый супермаховик, общий вид; на фиг. 2 — поверхность ленты переменного сечения. 25 (51) М. Кл . F 16F 15/30

511447

4 иа1

Составитель

Редактор T.Щагова Техред 1т1.Семено в Корректор Т.Гревцова

Ид.М5Н

Тираж 1 134 Подписное

Заказ 5889

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушскан наб., 4 филиал ППП "Патент, г. Ужгород, ул. Проектная. 4

Съем энергии супермаховика производится с вала 6.

При врашении супермаховика лента 4 оказывает давление на витки ленты 3, в которое увеличивается по направлению к центру за счет увеличения к центру толшины ленты 4. Это устраняет опасность расслоения упругого элемента, так как лента 3 загружается напряжениями равномерно.

Формула изобретения

Супермаховик, содержаший центральный элемент и упругий элемент, выполненный в виде спиральной пружины, навитой из ленты, отличаюшийся тем, что, с целью равномерной загрузки витков ленты напряжениями, спиральная пружина выполнена двузаходной из двух неравнопрочных лент, из которых лента с меньшей прочностью имеет переменное сечение и удельный вес больше удельного веса другой.
