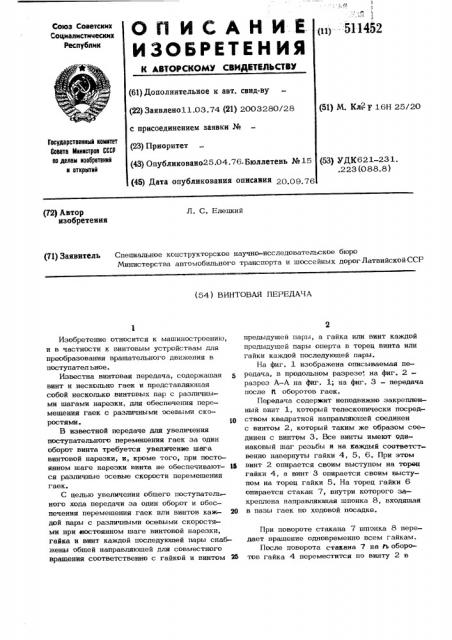

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистиыеских

Республик (и)- --5И452 (61) Дополнительное к авт. свид-ву (22) Заявлено11.03.74 (21) 2003280/28 с присоединением заявки № (23) Приоритет (43) Опубликовано25.04.76. Бюллетень № 15 (45) Дата опубликования описания 20.09 76 (51) М. Кл21. 16Н 25/20

Государственный комитет

Совета Министров СССР по делам изооретеннй и открытий (53) УДК621-231. .223 (088.8) (72) Автор изобретения

Л. С. Елецкий (7!) Заявитель Специальное конструкторское научно-исследовательское бюро

Министерства автомобильного транспорта и шоссейных дорогЛатвийскойССР (54) ВИНТОВАЯ ПЕРЕДАЧА

При повороте стакана 7 шпонка 8 передает врашение одновременно всем гайкам.

После поворота стакана 7 на h оборотов гайка 4 переместится по винту 2 в

Изобретение относится к машиностроению, и в частности к винтовым устройствам для преобразования врашательного движения в поступател ьное.

Известна винтовая передача, содержашая винт и нескольно гаек и представляюшая собой несколько винтовых пар с различными шагами нарезки, для обеспечения перемешения гаек с различными осевыми скоростями. 10

В известной передаче для увеличения поступательного перемешения гаек за один оборот винта требуется увеличение шага винтовой нарезки, и, кроме того, при постоянном шаге нарезки винта не обеспечивают- 1б ся различные осевые скорости перемещения гаек.

С целью увеличения обшего поступательного хода передачи за один оборот и обеспечении перемешения гаек или винтов каж- 20 дой пары с различными осевыми скоростями при аостоянном шаге винтовой нарезки, гайка и винт каждой последуюшей пары снабжены обшей направляюшей для совместного вращения соответственно с гайкой и винтом предыдушей пары, а гайка или винт каждой предыдушей пары оперта в торец винта или гайки каждой последуюшей пары.

На фиг. 1 изображена описываемая передача, в продольном разрезе, на фиг. 2— разрез А-А на фиг. 1; на фиг, 3 — передача после t1 оборотов гаек.

Передача содержит неподвижно закрепленный винт 1, который телескопически посредством квадратной направляюшей соединен с винтом 2, который таким же образом соединен с винтом 3. Все винты имеют одинаковый шаг резьбы и на каждый соответственно навернуты гайки 4, 5, 6. При этом винт 2 опирается своим выступом на торец гайки 4, а винт 3 опирается своим выступом на торец гайки 5. На торец гайки 6 опирается стакан 7, внутри которого закреплена направляюшая шпонка 8, входящая в пазы гаек по ходовой посадке.

511462 результате своего вращения на величину t S, где В - шаг резьбы. Гайка 5 поднимается по винту 2 за счет своего врашения на величину пЯ и вместе с вин-; том 2 за счет подъема гайки 4 также на величину б В . Суммарное поступательное перемещение гайки 5 составит

AS 3=2@3.

Аналогично поступательное .перемешение гайки 6, а следовательно; и стакана 7 р составит цЯ+ Я Я g g, При неподвижном закреплении стакана 7, пои впйшении.винта 1 передача становится, обратимой., !

Если шаг винтовой нарезки для каждой 1 пары винт- гайка передачи будетразличный то, осевые скорости и перемешенйя как ", сам"х,гаек (винтов), так и всей передачи будйг различны.

Подбирая определенное число пар винт= 20

-гайка, можно увеличивать в несколько раз, 4 обший ход передачи, приходящийся на один оборот, при относительно малом шаге винтовой нарезки в каждой паре, в том числе и самотормозяшем.

Формула изобретения

Винтовая передача, содержащая несколько пар винт-гайка, о т л и ч а ю ш а яс я тем, что, с целью увеличения ее обшего поступательного хода за один оборот, и обеспечения перемешения гаек или винтов каждой пары с- различными осевыми скоростяии при постоянном шаге винтовОй нарезки, гайка и винт каждой последуюшей, пары снабжены обшей направляющей для совместного врашения соответственно с гайкой и вин„гом предыдушей пары, а гайка или винт каждоК предыдущей- пары оперта в торец винта или гайки каждой последую шей пары, 511452.4 -А
