Канатный блок
Иллюстрации
Реферат
Ъ У . °

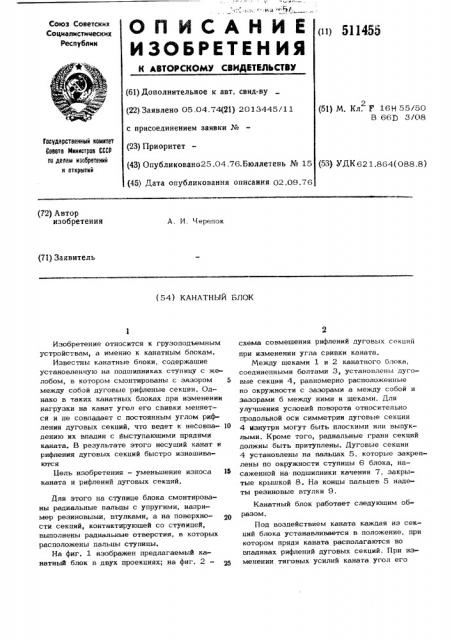

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социапистииеских
Республик (11) 511455 (61) Дополнительное к авт. свид-ву (22) Заявлено 05.04.74(21) 2013445/11 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано25.04.76.Бюллетень № 15 (45) Дата опубликования описания 02.09,76
Гасударственный квинтет
Совета Мнннстров СССР оо делам нзобретеннй н открытнй (2) Автор изобретения
А. И. Черепок (71} Заявитель (54) КАНАТНЫЙ БЛОК схема совмещения рифлений дуговых секций при изменении угла свивки каната.
Между щеками 1 и 2 канатного блока, соединенными болтами 3, установлены дуговые секции 4, равномерно расположенные по окружности с зазорами а между собой и зазорами б между ними и щеками. Для улучшения условий поворота относительно продольной оси симметрии дуговые секции
4 изнутри могут быть плоскими или выпуклыми, Кроме того, радиальные грани секций должны быть притуплены. Дуговые секции
4 установлены на пальцах 5, которые закреплены по окружности ступицы 6 блока, насаженной на подшипники качения 7, закрытые крышкой 8. На концы пальцев 5 надеты резиновые втулки 9.
Канатный блок работает следующим образом.
Под воздействием каната каждая из секций блока устанавливается в положение, при котором пряди каната располагаются во впадинах рифлений дуговых секций. При изменении тяговых усилий каната угол его
Изобретение относится к грузоподъемным устройствам, а именно к канатным блокам, Известны канатные бпоки, содержащие установленную на подшипниках ступицу с желобом, в котором смонтированы с зазором 5 между собой дуговые рифленые секции. Однако в таких канатных блоках при изменении нагрузки на канат угол его свивки меняется и пе совпадает с постоянным углом рифления дуговых секций, что ведет к несовпа- 10 дению их впадин с выступающими прядями каната. В результате этого несущий канат и рифления дуговых секций быстро изнашиваются
Цель изобретения — уменьшение износа И каната и рифлений дуговых секций.
Для этого на ступице блока смонтированы радиальные пальцы с упругими, например резиновыми, втулками, а на поверхности секций, контактирующей со ступицей, выполнены радиальные отверстия, в которых расположены пальцы ступицы.
На фиг. 1 изображен предлагаемый канатный блок в двух проекциях; на фиг. 2— (51) M. Кл. Г 16Н 55/50
В 665 Э/08 (о3) УЙК621.864(088.8) 511455 свивки меняется. Соответственно секции 4 поворачиваются на такой же угол. При етом секции 4 смешаются в сторону от продольной оси симметрии блока, автома тически копируя положение каната. При выходе дуговых секций 4 из взаимодействия с канатом при врашении блока резино вые втулки 9 за счет своей упругости возвра)цают< секции 4 в исходное положе- ние
19
Такое выполнение канатного блока позво* ляет ав.ч оматически выравнивать (копировать ! угол рифления секций с углом. свивки каната, что резко увеличивает срок их службы.
Формула изобретения
Канатный блок„преимущественно для груэоподъемных машин, содержащий устано ленную на подшипнике ступицу с желобом, в котором смонтированы с зазором между собой дуговые рифленые секции, о т л и ч аю шийся тем, что, с целью уменьше= ния износа каната и рифлений дуговых секций, на ступице блока смонтированы радиальные пальцы с упругими, например резиновыми, втулками, а на поверхности секции, контактирующей со ступицей, выполнены радиальные отверстия, в которых расположены пальцы ступицы.
