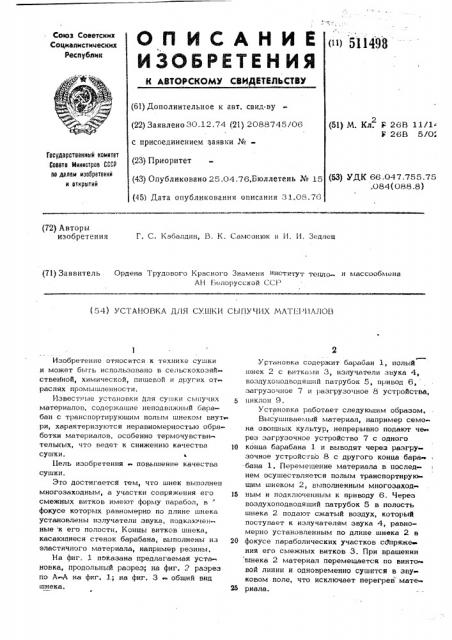

() 511493

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.12.74 (21) 2088745/06 с присоединением заявки №(23) Приоритет (43) Опубликовано 25.04.76,Бюллетень № 15 (45) Дата опубликования описания 31.08.70 (51) М. Кл. F 26B 11/li

У 26В 5/О;

Государственный номнтет

Совета Мнннстроа СССР оо делам нзевретеней н открытий (53) УДК 66.047.755.75 .084(088.8) (72) Авторы изобретения

Г. С. Кабалдин, В. К. Самсонюк «И. Зедлец (71) Заявитель Ордена Трудового Красного Знамени институт тепдо и массообмена

AH Белорусской ССР (54) УСТАНОВКА ДЛЯ СУШКИ СЫПУЧИХ MA 1 Н ПАЛОВ

Изобретение относится к технике сушки и может быть использовано в сельскохозяйственной, химической, пищевой и других отраслях промышленности.

Известные установки 1тля сушки сыпучих материалов, содержащие неподвижный барабан с транспортирующим полым шнеком внут ри, характеризуются неравномерностью обработки материалов, особенно термочувстви тельных, что ведет к снижению качества 10 сушки.

Ъ

Цель изобретения повышение качества сушки.

Это достигается тем, что шнек выполнен многозаходным, а участки сопряжения его смежных витков имеют форму парабол, в " фокусе которых равномерно по длине шнека установлены излучатели звука, подключенные к его полости. Концы витков шнека, касающиеся стенок барабана, выполнены из gp эластичного материала, например резины, На фиг. 1 показана предлагаемая уста новка, продольный разрез; на фиг, 2 разрез по А А на фиг, 1; на фиг, 3 общий вид шнека. 25

Установка содержит барабан 1, полый шнек 2 с витками 3, излучатели звука 4, воздухоподводяший патрубок 5, привод 6, эагрузо гное 7 и разгрузочное 8 устройства, циклон 9.

Установка работает следуюшим образом.

Высушиваемый материал, например семо« на овощных культур, непрерывно подают че реэ загрузочное устройство 7 с одного конца барабана 1 и выводят через раэгру» зочное устройство 8 с другого конца барабана 1. Перемещение материала в последнем осуществляется полым транспортирующим шнеком 2, выполненным многозаход ным и подключенным к приводу 6. Через воэдухоподводяший патрубок 5 в полость шнека 2 подают сжатый воздух, который поступает к излучателям звука 4, равномерно установленным по длине шнека 2 в фокусе параболических участков сдпряже ния его смежных витков 3. При вращении шнека 2 материал перемещается по винто вой линии и одновременно сушится в зву ковом поле, что исключает перегрев материала.

-> Х 1490 ный барабан с транспортирующим полым п:.Вс-ко внутри, о т Jl и ч а ю щ а я с я тем, что„с цельк> повышения качества сушки, шнек выполнен многоэаходпым, а участки сопряжения его смежных витков имеют форму касающиеся стенок барабана, выполнены иэ эластичного материала, например резины.

f l у !у ф

Тир".æ 864

Подписное

Филиал ППП "Патент", г, Благодаря выполнению концов витков, 3 из эластичного материала, например рези ны, уменьшается истирание материала и исключается образование застойных эон в нижней части барабана 2 . 5

Отработавший воздух выводится в цик-.. дон 9, При сушке легкоокисля>ощцх и взрывоо .аcных материалов, например нантотената кальция, излучатели 4 отделяются от объема

5арабана 1 тонкой диафрагмой.

Формула изобретения

3... > становка для сушки сь;пучих матерна лов, например семян, содержащая неподвиж И

Ла>;-аз, > it / Ива р@ / Я парабол,, в фокусе которых равномерно по длине шнека установлены излучатели звука, подключенные к его полости.

2, Установка по и. 1, о т л и ч а к .ц а я с я тем, что концы витков шнека, Ужгород, ул» Проектная, 4
