Устройство для ввода телеметрической информации
Иллюстрации
Реферат

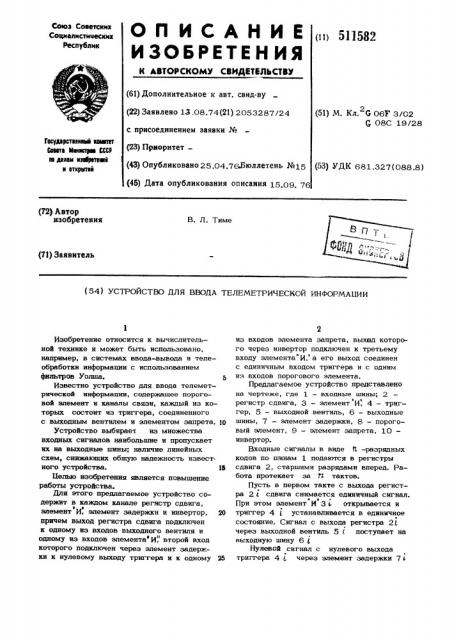

ОПИСАНИЕ „,> 511582
ИЗОБРЕТЕН ИЯ
Союз Советскмх
Соцмал исти ческих
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 1З.08.74(21) 2053287/24 (51) М. Кл. G 06F 3/02
Q 08С 19/28 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.04.76.Бюллетень №15 (53) УДК 681.327(088.8) (4б) Дата опубликования описания 15 09. 76
Гееудерстеееевй ееютет
6ееета Меиеетрее ИСР ее делам езебретееее е еткрмтее (72) Автор изобретения
В. Л. Тиме (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВВОДА ТЕЛЕМЕТРИЧЕСКОЙ ИНФОРМАЦИИ
Изобретение относится к вычислительной технике н может быть использовано, например, в системах ввода-вывода и телеобработки информации с использованием фильтров Уолша. 5
Известно устройство для ввода телеметрической информации, содержащее пороговой элемент и каналы связи, каждый из которых состоит нз триггера, соединенного с выходным вентилем и элементом запрета, 10
Устройство выбирает из множества входных сигналов наибольшие и пропускает их на выходные шины; наличие линейных схем, снижающих общую надежность известного устройства. 15
Целью изобретении является повышение работы устройства.
Для этого предлагаемое устройство содержит в каждом канале регистр сдвига, В ° элемент И, элемент задержки и инвертор, 20 причем выход регистра сдвига подключен к одному нз входов выходного вентиля н одному нз входов элемента"И",второй вход которого подключен через элемент задержки к нулевому выходу триггера н к одному 25 из входов элемента запрета, выход которого через инвертор подключен к третьему входу элемента И, а его выход соединен с единичным входом триггера и с одним из входов порогового элемента.
Предлагаемое устройство представлено на чертеже, где 1 — входные шины; 2 регистр сдвига, 3 — элемент И, 4 — триггер, 5 — выходной вентиль, 6 — выходные шины, 7 — элемент задержки, 8 — пороговый элемент, 9 — элемент запрета, 10— инвертор.
Входные сигналы в виде т1 -разрядных кодов по шинам 1 подаются в регистры сдвига 2, старшими разрядами вперед. Работа протекает за тт тактов.
Пусть в первом такте с выхода регистра 2 с сдвнга снимается еднннчный сигнал.
N ° °
Прн этом элемент И 3 открывается и триггер 4 (устанавлнвается в единичное состояние. Сигнал с выхода регистра 2 через выходной вентиль 5 1, поступает на выходную шину 6 С
Нулевой сигнал с нулевого выхода триггера 4 через элемент задержки 7
511582 поступает на вход элемента И 3 тем самым формируя задний фронт выходн ного сигнала элемента И 3 |, который поступает также на соответствуюший вход порогового элемента 8. Если же с выхода
\ регистра 2 снимается "0" сигнал, то триггер 4 остается в состоянии "0". Пороговый элемент в каждом такте суммирует сигналы, поступаюшие с соответствуюших регистров сдвига. Триггер 4 1, если он сработал, сохраняет единичное состояа ° ние все время работы, элемент И 3 1 пропустит на пороговый элемент 8 только один сигнал, и выходной вентиль 5 будет открыт все время работы. В момент, когда число сигналов на входе порогового элемента 8 превысит некоторый порог, выходной сигнал порогового элемента 8 откроет элементы запрета 9 в каналах, триггера которых к этому моменту сохранили
20 состояние "0 . На выходах соответствуюших инверторов 10 будут нули, которые запретят прохождение единичных сигналов через элементы И 3 на входы соотвеству25 юших триггеров 4. Таким образом, за Й тактов на выходных шинах 6 появится коды наибольших сигналов, число которых определяется настройкой порогового элемента 8. После ф -го такта на шину 1 1 поступает сигнал сброса, который возврашает триггеры 4 в исходное состояние.
Формула изобретения
Устройство для ввода телеметрической информации, содержащее пороговый элемент и каналы связи, каждый из которых состоит из триггера, соединенного с выходным вентилем и элементом запрета, о т л ичаюшееся тем, что,сцельюповышения надежности работы устройства, оно содержит в каждом канале регистр сдвига, а элемент И, элемент задержки и инвертор, причем выход регистра сдвига подключен к одному из входов выходного вентиля и
Н 1 к одному из входов элемента И, второй вход которого подключен через элемент задержки к нулевому выходу триггера и к одному из входов элемента запрета, выход которого через инвертор подключен к третьему входу элемента И,» а его выход соединен с единичным входом триггера и с одним из входов порогового элемента.
5115S2
