Реферат

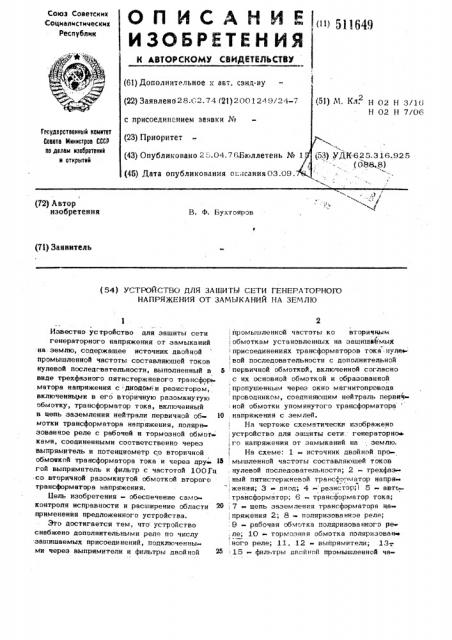

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик () 5И649

{61) Дополнительное к акт. свнд-ву (22) Заявлено 28х 2. 74 (21} 2001 24 9/24с присоединением заявки № (23) Приоритет (43) Опубликовано 2 =.04.78Áêëëåòåíü № (45) Дата опубликования опнсания03.09.

) N KA H 02 Н 3/1(3

Н 02 Н 7/08

Гооударстеенный комитет

Совета Министров СССР

w делам изобретений н PTKpblTNII

) УДК-625.318.925 (088,8) (72) Автор изобретения

В. Ф, Бухтояров (7 j) Заявитель

Известно устройство для зашиты сети генераторного напряжения от замыканий на землю, содержащее источник двойной промышленной частоты составляющей оков нулевой последовательности, выполненный в б вице трехфазного пятистержневого трансформ матора напряжения с диодом, и резистором, включенными в его вторичную разомкнутую обмотку, трансформатор тока, включенный в цепь заземления нейтрали первичной об N мотки трансформатора напряжения, поляри зованное реле с рабочей и тормозной обмот ками, соециненными соответственно через выпрямитель и потенциометр со вторичной обмоткой трансформатора тока и через дру» гой выпрямитель и фильтр с частотой 100Гц со вторичной разомкнутой обмоткой второго трансформатора напряжения.

Цель изобретения обеспечение само контроля исправности и расширение области применения предложенного устройства.

Это достигается тем, что устройство снабжено дополнительными реле по числу защищаемых присоеди нений, подкгпоченны» ми через выпрямители и фильтры двойной

: промышленной частоты ко вторичным обмоткам установленных на защищаемых

: присоединениях трансформаторов тока-нулеь ., вой последовательности с дополнительной первичной обмоткой, включенной согласно с их основной обмоткой и образованной пропущенным через окно магнитопровода проводником, соединяющим нейтраль первич

: ной обмотки упомянутого трансформатора . напряжения с землей.

На чертеже схематически изображено

;устройство для защиты сети. генераторноь, го напряжения от замыканий на Землю.

На схеме . 1 источник двойной про

: мы шлеи ной частоты составляющей т ок ов . нулевой последовательности; 2 - трехфвз

:. ный пятистержневой трвнсфоомвтор напри», . жения; 3 диод; 4» резистор 5 авто трансформатор; 6 - трансформатор тока;, 7 цепь заземления трансформатора на пряжения 2; 8 поляризованное реле;

9 - рабочая обмотка поляризованного ре

; ле; 10 тормозная обмотка поляризоввн э

: ного реле; 11, 12 выпрямители; 13 . 15 фильтры двойной промышленной чв(54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ СЕТИ ГЕНЕРАТОРНОГО

НАПРЯЖЕНИЯ ОТ ЗАМЫКАНИЙ HA ЗЕМЛЮ

51 1649 стоты 100 Гц; 16 - трехфазный гятистерж- невой трансформатор напряжения; 17-,- 18» дополнительные реле; 19, 20 - выпрямители; 21, 22 трансформаторы тока нуле. вой последовательности; 23 сборные шины", 24, 25 - защищаемые присоедиие ния (генератор, линия).

Устройство для защиты г содержит источник 1 составляющей токов нулевой по Опеповвтепьнооти (100 Гп), выпопненный и 1О виде трехфазного пятистержневого трансфор матора напряжения 2 с диодом 3 и резистор ром 4, включенным во вторичную разомкну I тую обмотку трансформатора напряжения 2 и подсоединенным к автотрансформатору 5,,16 установленному в . цепи другой вторичной

;обмотки трансформатора напряжения 2, :трансформатор тока 6„включенный в цепь

:заземления 7 нейтрали первичной обмотки ;трансформатора напряжения 2, поляризован» 20

"ное реле 8 с рабочей 9 и тормозной 10 обмотками, соединенными соответственно через выпрямитель 11 со вторичной обмоь» кой трансформатора тока 6 и через другой

;выпрямитель 12 и фильтр 13 со вторичной 25 разомкнутой обмоткой второго трансформа -, . тора напряжения 16, дополниаельные реле . 17 и 18, подключенные соответственно через выпрямители 19 и 20 и фильтры

14 и 15 ко вторичным обмоткам трансформ! 30 мвторов тока нулевой последовательности I:

21 и 22, установленных на подключенных к щинам 23 присоединениях 24 и 25..

Устройство работает следующим образом, В нормальном . режиме ток 100 гц, вырабатываемый источником 1, замыкается по цепи: первичная обмотка трансформатора тока 6, дополнительные первичные обмотки трансформаторов тока нулевой последователь- ности 21 и 22, земля, первичная обмотка 40, трансформатора напряжения 16 и сборные шины 2 3. Следовательно, выходные реле

17 и 18 находятся в возбужденном состою нии и держат свои рвзмыкаюшие контакты в разомкнутом состоянии, чем контролиру ется наличие тока 100 Гц.

Напряжение второй гармоники контроли руется с помощью тормозной обмотки 10 поляризованного реле 8, питающейся от выпрямителя 12 и фильтра 13 100 Гц,. подсоединенного ко вторичной разомкнутой! обмотке трансформатора напряжения 16.

Так квк в нормальною режиме сопро ..тивление токам нулевой последовательности И в цепи защищаемых присоединений во Ьыо-) го раэ больше, чем при коротком замыкании одной фазы на землю, то ам ,тормозной обмотки 10 реле 8, создаваемые второй гармоникой напряжений нейтра 60 ли, превышают ампервитки его рабочей обмотки 9, эави сящие от величины накладываемого тока. Величина накладываемого тока второй гармоники выбирается доствточ»ной для надежного срабатывания выходных реле 17, 18.

При замыкании на землю, например на присоединении 25 в точке а, сопротивление токам нулевой последовательности в цепи данного присоединения становится so много раз меньше, чем при нормальной работе сети, в результате в основной первичной обмотке трансформатор тока нулевой после доввтельности 2 2 появляется ток второй гармоники, текущий к точке а, приблиэи» тельно равный по величине току 100 Гц, протекающему по дополнительной обмотке (по оцепй заземления 7) и имеющему с ro» ком в-основной обмотке встречное Йаправ ление. В связи с этим суммарный магнит ный поток первичных обмоток трансформа тора тока нулевой последовательности 22, созданный токами 100 Гц, близок к нулю и примерно равным нулю становится также ток, поступающий в.обмотку реле 18./В результате чего замыкаются рвэмыкающие, контакты реле 18, при помощи которых 1 осуществляется или сигнализация о повреж дении данного присоединения, или отключе

me поврежденного присоединения.

В реле 17 неповрежденных -*. присоеди нений продолжает поступать вторичный ток

100 КЪ првышенного значения. Размыкв вшие контакты этого реле остаются в прежнем состоянии, т. е. разомкнуты.

При замыкании на землю вмпервиткя рабочей обмоткц 9 реле 8 становятся 6onbi ше ампервитков тормозной обмотки 10, реле 8 срабатывает (замыкаются замыкаю"

О щие контакты) и выдает общий сигнал о появлении в сети земли.

Аналогично реле 8 работает при замы о

t кании нв сборных шинах. При возникнове нии в схеме устройства практически любо ° го повреждения реле 17, 18 обесточивв ются и замыкают свои рвзмыквющие кон

raKrbI в цепи сигнализации неисправности.

Таким образом- осуществляется самоконт:роль устройства.

Формула изобретения

Устройство для защиты сети генератор ного напряжения от замыканий на землю,содержашее источник двойной промышлен ной частоты составляющей токов нулевой последовательности, выполненный в виде

1 трехфазного пятистержневого трансформа»

511049 редактор1 .Загребельнаятекред И.Карандашова Корректор М-. 1еизерман йэд. И)М

Тираж 882 Подписное

Заказ 5 961

III IHI3I1H Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Филиал ППП "Патент ", г, Ужгород, ул. Проектная, 4 тора напряжения с диодом и рези. тором, включенными в его вторичную разомкну тую обмотку, трансформатор тока, включенный в цепь заземления нейтрали первичной обмотки указанного трансформатора напряжения, поляризованное реле с рабо чей и тормозной обмотками, соединенными соответственно через выпрямитель и потечциометр со вторичной обмоткой трансформа» тора тока и через другой выпрямитель и фильтр частоты со вторичной разомкнуто"; обмоткой второго трансформатора напряжения, о т л и ч а ю щ е е с я тем, что, с целью обеспечения самоконтроля исправ-, ности и расширения области применения, оно снабжено дополнительными ре;.е по числу защищаемых присоединений, подклю» ченными через выпрямители и Ьильтры двойной промышленной частоты ко вторич» ным обмоткам установленных на защишае» мых присоединениях трансформаторов ТоКВ нулевой последовательности с дополнитель ной первичной обмоткой, включенной соглас

10 но с их основной обмоткой и образованной пропущенным через окно магнитопровода проводником, соединяющим нейтраль пер,ь вичной обмотки упомянутого трансформатора напряжения с „ землей.
