Формирователь импульсов
Иллюстрации
Реферат

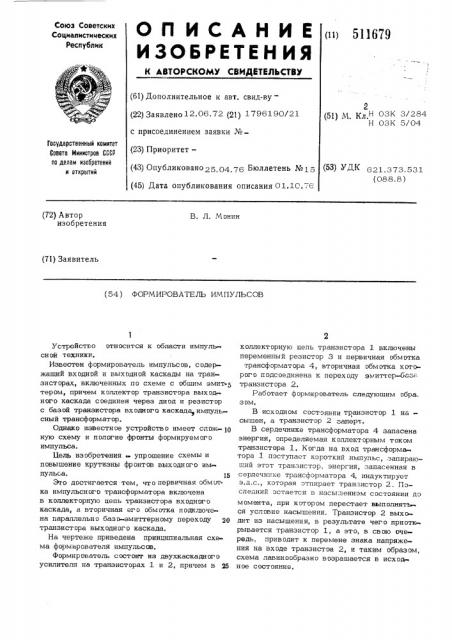

(11) 511639
Оп ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.06.72 (21) 1796190/21 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 25 04 76 Бюллетень №15 (45) Дата опубликования описания 01.10.76
Государственный комитет
Совета Министров СССР по делам изооретений и открытий (72) Автор изобретения
В. Л. Монин (71) Заявитель (54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ коллекторную цепь транзистора 1 включены переменный резистор 3 и первичная обмотка трансформатора 4, вторичная обмотка которого подсоединена к переходу эмиттер-бсз .: транзистора 2, Работает формирователь следующим эбра з ом.
В исходном состоянии транзистор 1 насыщен, а транзистор 2 заперт.
B сердечнике трансформатора 4 запасена энергия, определяемая коллекторным током транзистора 1 ° Когда на вход трансформа тора 1 поступает короткий импульс,,запирающий этэт транзистор, энергия, .запасенная в сердечнике трансформатора 4, индуктирует э.д.с., кэтэрая этпирает транзистор 2. Пэследний эстается в насыщеннэм состоянии дэ момента, при котором перестает выполнять ся условие насыщения. Транзистор 2 выходит из насыщения, в результате чего приотк рывается транзистор 1, а это, в свою очередь, приводит к перемене знака напряжения на входе транзистоа 2, и таким образом, схема лавинообразно вэзрашается в исходное состояние.
Устройство относится к области импуль сной техники.
Известен формирователь импульсов, содержащий входной и выходной каскады на транзисторах, включенных по схеме с общим эмит- тером, причем коллектор транзистора выходного каскада соединен через диод и резистор с базой транзистора входного каскада импульсный трансформатор.
Однако известное устройство имеет слож-1р ную схему и пологие фронты формируемого импульса.
Цель изобретения упрощение схемы и повышение крутизны фронтов выходного импульса. 15
Это достигается тем, что первичная обмотка импульсного трансформатора включена в коллекторную цепь транзистора входного каскада, а вторичная его обмотка подключена параллельно базо-эмиттерному переходу оп транзистора выходного каскада.
На чертеже приведена принципиальная схема формирователя импульсов, Формирователь состоит из двухкаскадного усилителя на транзисторах 1 и 2, причем в 25
2 (51) М. 1 л Н ОЗК 3/284
Н 03К 5/04 (53) УДК С21.373.531 (088.8) 511б79
3 Л.л
Составитель И.Белякова
Редактор О.Стенина Текред М.Семенов «РР««Р Л.Денискина изд. Уе 1322 Тираж i 029 Подписное
Заказ 6290
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 113035, Раушская наб., 4
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Длительность импучьса регулируется в широких пределах резистором 3. Перемещение движка резистора 3 приводит к изменению величины запасной энергии в сердечнике трансформатора 4 и, следовательно, к изменению длительности выходного импульса.
Подключение обмотки трансформатора 4 не посредственно к низкоомному управляющему переходу транзистора 2 позволяет получить весьма длинные выходные импульсы 10 (до десятков тысяч микросекунд и более) при небольших габаритах трансформатора, и кроме того, усиливает положительную обратную связь, что приводит к увеличению крутизны фронтов выходного импульса. 15
Предлагаемый формирователь характери-. зуется также малым временем восстановления, которое определяется индуктивностью первичной обмотки трансформатора и суммар20 ным сопротивлением в цепи коллектора транзистора 1. формула из обретен ия
Формирователь импульсов, содержащий входной и выходной каскады на транзисторах, включенных по схеме с общим эмиттером, причем коллектор транзистора выходного каскада соединен через диод и резистор с базой транзистора входного каскада, импульсный трансформатор, о т л и ч а ю ш и и с я тем, что, с целью упрощения схемы и повышения крутизны фронтов выходного импульса, первичная обмотка импульсного трансформатора включена в коллекторную цепь транзистора входного каскада, а вторичная его обмотю подключена параллельно базо эмиттерному переходу транзистора выходного каскада.
