Многочастотный дмскриминатор
Иллюстрации
Реферат

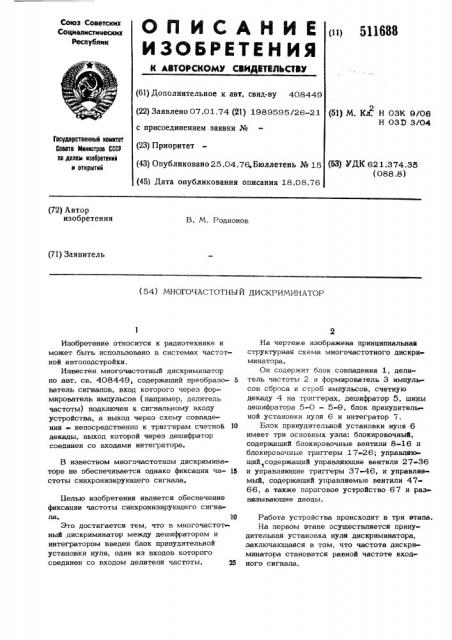

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (11) 511688 (61) Дополнительное к авт. свид-ву 408449 (22) Заявлено 07.01.74 (21) 1989595/26-21 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.04.76,Бюллетень № 15 (45) Дата опубликования описания 18.08.76
Гооудлрстоенный комитет
Соаота Министров СССР оо делам изооретений н открытий (63) УДК 621.374.35 (088.8) (72) Автор изобретении
В. М, Родионов (?1) Заявитель (54) МНОГОЧАСТОТНЫ Й ДИСКРИМИНАТОР
На чертеже изображена принципиальная структурная схема многочастотного дискриминатора, Он содержит блок совпадения 1, делитель частоты 2 и формирователь 3 импуль сов сброса и строб импульсов, счетную декаду 4 на триггерах, дешифратор 5, шины цешифратора 5-0 — 5-9, блок принудитель ной установки нуля 6 и интегратор 7.
Блок принудительной установки нуля 6 имеет три основных узла: блокировочный, содержащий блокировочные вентили 8-16 и блокировочные триггеры 17-26; управляк>щий содержащий управляющие вентили 27-36
1 и управляющие триггеры 37-46, и управляемый, содержащий управляемые вентили 4766, а также пороговое устройство 67 и развязывающие диоды.
Работа устройства происходит в три этапа.
На первом этапе осуществляется принудительная установка нуля дискриминатора, заключающаяся в том, что частота дискриминатора становится равной частоте входного сигнала.
Изобретение относится к радиотехнике и может быть использовано в системах частотной автоподстройки.
Известен многочастотный дискриминатор по авт. св. 408449, содержащий преобразо- 5 ватель сигналов, вход которого через формирователь импульсов (например, делитель частоты) подключен к сигнальному входу устройства, а выход через схему совпадения непосредственно к триггерам счетной 10 декады, выход которой через дешифратор соединен со входами интегратора.
В известном многочастотном дискриминаторе не обеспечивается однако фиксация ча- 15 стоты синхронизирующего сигнала.
Целью изобретения является обеспечение фиксации частоты синхронизирующего сигнаJIG, ?О
Это достигается тем, что в многочастот ный дискриминатор между дешифратором и интегратором введен блок принудительной установки нуля, один из входов которого соединен со входом делителя частоты. И (51) М. Кл, Н 03К 9/06
Н ОЗЭ 3/04
511688
3
На втором и третьем этапгл происходит ( измерение периодов входной частоты и дискриминирование их по знаку.
Входной сигнал, частоту которого необ, ходимо эастабилиэировать, подается на сиг-, 5 нальный вход устройства. В результате этого пороговое ус ройство 67 срабатыва ет и выдает на вход триггеров 17 26 и
37 46 разрешающий сигнал - корпус, Одновременно с этим элементы 1-5 произво р дят измерения на одной из выходных шин дешифра гора 5 (например, на шине 5-2) образуется импульс напряжения, который инвер ) тируется открытым вентилем 9 и опрокиды», вает триггерЫ 19 и 44, /а
Так как все управляющие триггеры 37
46 соединены последовательно через нор.мально открытые вентили 27-36, то после опрокидывания триггера 44 вслед за ним начнут срабатывать триггеры 43-40. Трипс- .Ю гер же 39 и за ним стоящие триггеры 38, 37, 46 и 45 не смогут сработать, так как сигнал с выхода триггера 40 не может прой- ти на вход триггера 39 через закрытый вентиль 29. Этот вентиль оказывается 5 закрытым положительным напряжением, снимаемым с выхода опрокинутого триггера 19., Выходы управляющих триггеров 37-46 соединены со входами вентилей 47-66, а поэтому управляют их работой, Когда триггеры 40-44 оказываются в опрокинутом, а триггеры 37-39, 45, 46 в исходном состояниях, вентили 47-66, на: входы которых поступают логические нули, открыты, а остальные из этих вентилейзакрыты.
В результате этого выходные шины 5-25-6 дешифратора 5-через открытые венти- ли 52, 54 56 58 и 60 подключены ко 40 второму входу интегратора, а шины 5-0, 5j-3., 5-7, 5 8, 5-3 дешифратора 5 через открытые вентили 47, 49, 61, 63, 65 подключены к первому входу интегратора 7, т. е. вторая шина, дешифратора оказалась щ точкой, относительно которой происходит разделение шин по знаку, Блокировочные триггеры по 1726 тоже соединены последовательно между соСой, поэтому после опрокидывания триггера 19 д вслед за ним сработают остальные блоки ровочные триггеры, После этого логическим нулем с выхода триггера 17 закроются вентили 8-16, осуществляя блокировку схе» мы принудительной установки нуля много- 55 частотного дискриминатора на все время, пока на его входе присутствует входной сигнал, В результате такой блокировки второй и последующие импульсы, образовавшиеся на 60
4 шинах дешифратора при измерении периода входного сигнала, не смогут пройти на вход триггеров 17-26 и оказать, влияние на их установившееся рабочее состояние.
После установившегося рабочего состояния второй и последующий импульсы с шин дешифратора 5 поступают через открытые вентили ряда 47-66 на входы интегратора 7, продолжая второй и третий этапы работы устройства.„
При отключении от дискриминатора входного сигнала пороговое устройство 67 воз вращается в свое исходное состояние и вы-, дает на вход триггеров 17-26 и 37-46 логическую единицу, которая приводит эти триггеры, а вслед за ними и вентили 8-16
27-36 и 47-66 также в исходное состоиние, С этого момента времени блок принудительной установки нуля 6 с появлением нового сигнала на входе дискриминатора способен снова повторить свою работу с
I той лишь разницей, что выходные шины дешифратора в этом случае разделится, по знаку пе относительно второй шины, а относительно той шины, на которой возникает первый импульс напряжения как результат первого измерения периода частоты входного сигнала.
Таким образом, устройство, осуществляя разделение шин интегратора по знаку относительно любой из его шин, позволяет уста новку нуля дискриминатора по частоте входного сигнала.
Такой принцип работы предлагаемого дискриминатора не допускает возможности возникновения разности частот между частотой сигнала и частотой (нулем) дискриминатора. Благодаря этому параметру к предла аемом устройстве достигается повышение точности совпадении между входной часто-. той и нулем дискриминатора.
Кроме этого, разделение шин по знаку относительно любой из них значительно уменьшает интервал между частотами дискои-! минатора, сводя его от десяти до одног о, счетного импульса, благодаря чему в пред» лагаемом устройстве достигается расширение диапазона его частот.
Формула изобретения
1. Многочастотный дискриминатор по авт. св. 408449, о т л и ч а ю щ и йс я тем, что, с целью обеспечения фиксации частоты синхронизирующего.сигнала, в него между дешифратором и интегратором введен блок принудительной установки йуля,. один из входов которого соединен со входом делителя частоты.
511683
2. Пискриминатор по и. 1, о т л и ч аю ш и и с я тем, что блок принудительной установки нуля содержит пороговое устройст» во, выход которого подключен к объединенным непотенциальным входам последователь но включенных групп блокировочных и управ, ляющих триггеров, первые иэ которых вклю:чены по кольцевой схеме так, что потенциальный вход каждого иэ них соединен с невпотенциальным выходом последующего, а вторые - так, что потенциальный вход каж,дого соединен с потенциальным выходом последующего через управляющий вентиль, ; и к объединенным входам управляющих вентилей, к другим входам которых подключены непотенциальные выходы блокировочных триггеров, при этом каждая выходная шина дешифратора соединена со входом одного из
4 блокировочных вентилей, другие входы кото,;рых объединены и подключены к потенциаль-! .ному выходу одного иэ блокировочных три геров, а выходы подключены к потенциапь йым выходам блокировочных и управляющих триггеров, и со входами двух управляемых, вентилей, вторые входы которых подключены к,выходам одного иэ управпяюших триггеров, а выходы ко входам интегратора.
