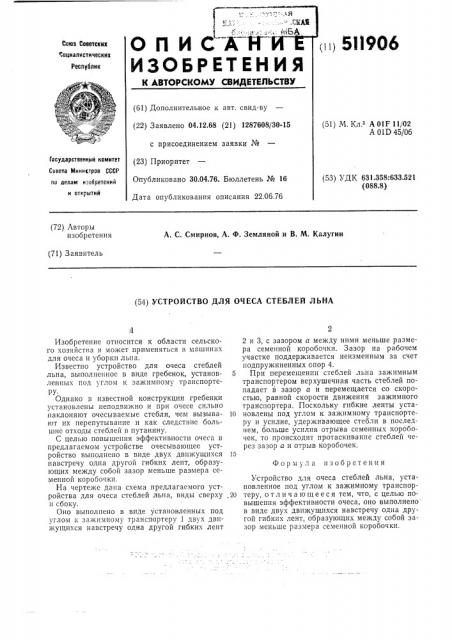

(1 1) 5I I 906

Союз Советских т:оциалистических

Республик

К АВТОРСКОМУ (61) Дополнительное к а (22) Заявлено 04.12.68 (2 с присоединением з (51) М. Кл 2 А 01F 11f02

А 01D 45/06

Совета Министров СССР ло делам изобретений и открытий (53) УДК 631.358:633.521 (088.8) Опубликовано 30.04.76.

Дата опубликования оп (72) Авторы изобретения

А. С. Смирнов, А. Ф. Земляной и В. М. Калугин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОЧЕСА СТЕБЛЕЙ ЛЬНА

ОП ИСА

ИЗОБРЕ

ГосУдарстеениый комитет (23) Приоритет

Изобретение относится к области сельского хозяйства и может применяться в машинах для очеса и уборки льна.

Известно устройство для очеса стеблей льна, выполненное в виде гребенок, установ- 5 ленных под углом к зажимному транспортеру.

Однако в известной конструкции гребенки установлены неподвижно и при очесе сильно наклоняют очесываемые стебли, чем вызыва- 10 ют их перепутывание и как следствие большие отходы стеблей в путанину.

С целью повышения эффективности очеса в предлагаемом устройстве очесывающее устройство выполнено в виде двух движущихся 15 навстречу одна другой гибких лент, образующих между собой зазор меньше размера семенной коробочки.

На чертеже дана схема предлагаемого устройства для очеса стеблей льна, виды сверху .20 н сбоку.

Оно выполнено в виде установленных под углом к зажимному транспортеру 1 двух движущихся навстречу одна другой гибких лент

2 и 3, с зазором а между ними меньше размера семенной коробочки. Зазор на рабочем участке поддерживается неизменным за счет подпружиненных опор 4.

При перемещении стеблей льна зажимным транспортером верхушечная часть стеблей попадает в зазор а и перемещается со скоростью, равной скорости движения зажимного транспортера. Поскольку гибкие ленты установлены под углом к зажимному транспортеру и усилие, удерживающее стебли в последнем, больше усилия отрыва семенных коробочек, то происходит протаскивание стеблей через зазор а и отрыв коробочек.

Формула изобретения

Устройство для очеса стеблей льна, установленное под углом к зажимному транспортеру, отлич а ющееся тем, что, с целью повышения эффективности очеса, оно выполнено в виде двух движущихся навстречу одна другой гибких лент, образующих между собой зазор меньше размера семенной коробочки.

Редактор А. Купрякова

Составитель А, Королев

Текред А. Камышникова

Корректор 3. Тарасова

Заказ 1213/l l Изд. № 1.298 Тираж 723 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
