Реферат

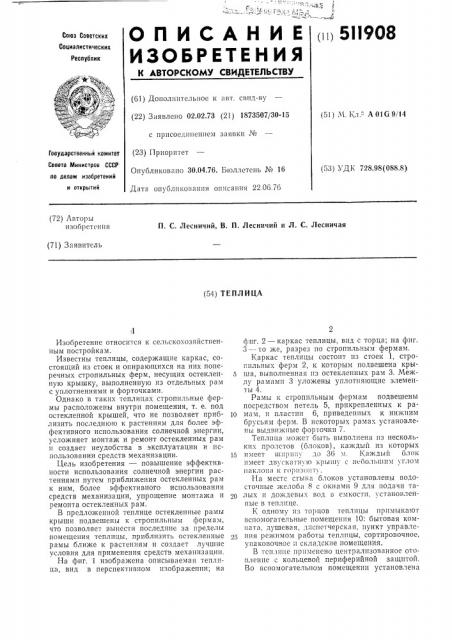

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 5!!908

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.02.73 (21) 1873507/30-15 с присоединением заявки № (23) 11риоритет

Опубликовано 30,04.76. Бюллетень М 16

Дата опубликования описания 22.06.76 (51) М, Кл.- зА OIG 9/14

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДЕ 728.98(088.8) (72) Авторы изобретения

П, С. Лесничий, В. П. Лесничий и Л. С. Лесничая (71) Заявитель (54) ТЕПЛИЦА

Изооретение относится к сельскохозяйстгенным постройкам.

Известны теплицы, содержащие каркас, состоящий из стоек и опирающихся на них поперечных стропильных ферм, несущих остекленную крышку, выполненную из отдельных рам с уплотнениями и форточками.

Однако в таких теплицах стропильные фермы расположены внутри помещения, т. е. под остекленной крышей, что не позволяет приблизить последнюю к растениям для более эффективного использования солнечной энергии, усложняет монтаж и ремонт остекленных рам и создает неудобства в эксплуатации и использовании средств механизации.

Цель изобретения — повышение эффективности использования солнечной энергии растениями путем приближения остекленных рам к ним, более эффективного использования средств механизации, упрощение монтажа и ремонта остекленных рам.

В предложенной теплице остекленные рамы крыши подвешены к стропильным фермам, что позволяет вынести последние за пределы помещения теплицы, приблизить остекленные рамы ближе к растениям и создает лучшие условия для применения средств механизации.

На фиг. 1 изображена описываемая теплица, вид в перспективном изображении; на фиг. 2 — каркас теплицы, вид с торца; на фиг.

3 — то же, разрез по стропильным фермам.

Каркас теплицы состоит пз стоек 1, стропильных ферм 2, к которым подвешена кры5 ша, выполненная из остекленных рам 3. Между рамами 3 уложены уплотняющие элементы 4.

Рамы к стропильным фермам подвешены посредством петель 5, прикрепленных к ра10 мам, и пластин 6, приведенных к нижним брусьям ферм. В некоторых рамах установлены выдвижные форточки 7.

Теплица может быть выполнена из нескольких пролетов (блоков), каждый из которых

15 имеет ширину до 36 м. Каждый блок имеет двускатную крышу с Ilt áîëûïèì углом наклона к горизонт .

На месте стыка блоков установлены водосточные желоба 8 с окнами 9 для подачи та2р лых и дождевых вод в емкости. установленные в теплице.

К одному из торцов теплицы прпмыка|от вспомогательные помещения 10: бытовая комната, душевая, диспетчерская, пункт управле25 ния рел<имом работы теплицы, сортировочное, упаковочное и складские помещения.

В теплице применено централизованное отопление с кольцевой периферийной защитой.

Во вспомогательном помещении установлена

511908

10 — —— одна водонапорная башня 11, а на противоположном конце теплицы, снаружи, другая водонапорная башня 12..Формула изобретения

Теплица, содержащая каркас, состоящий из стоек и опирающихся на них поперечных стропильных ферм, несущих остекленную крышу, выполненную из отдельных рам с уплотнениями и форточками, о т л и ч à ю щ а я с я тем, что, с целью повышения эффективности использования солнечной энергии растениями

5 путем приближения остекленных рам к ним, более эффективного использования в ней средств механизации, упрощения монтажа и ремонта остекленных рам, последние подвешены к стропильным фермам.

51)908

Фиг. 2
