Сборный резец
Иллюстрации
Реферат
0 i) 5 I 2004

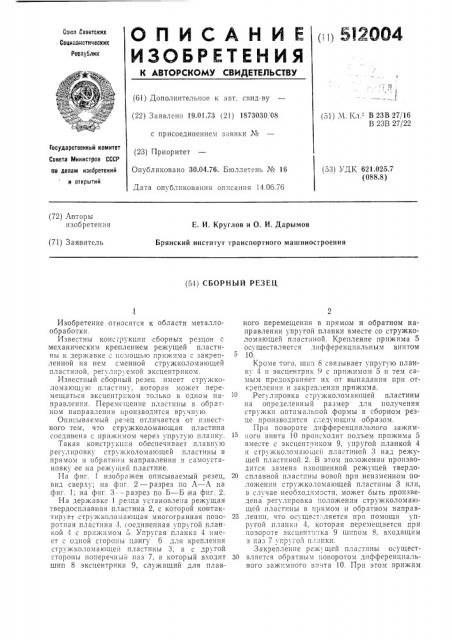

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Соил Советских
Социалистических
Ревлублик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.01.73 (21) 1873030, 08 (51) М. Кл. - В 23В 27/16
В 23В 27/22 с присоединением заявки ¹
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (23) Приоритет
Опубликовано 30.04.76. Бюллетень № 16
Дата опубликования описания 14.06.76 (53) УДК 621.025.7 (088.8) (72) А вторы изобретения
Е. И. Круглов и О. И. Дарымов
Брянский институт транспортного машиностроения (71) Заявитель (54) СБОРНЫЙ РЕЗЕЦ
Изобретение относится к области металлообработки.
Известны конс грукции сборных резцов с механическим креплением режущей II;IBcTHны к державке с помощью прижима с закрепленной на нем сменной стружколомающей пластиной, регулируемой эксцентриком.
Известный сборный резец имеет стружколомающую пластину, которая может перемещаться эксцентриком только в одном направлении. Перемен,ение пластины в обратном направлении производится вручную.
Описываемый резец отличается от известного тем, что стружколомающая пластина соединена с прияимом через упругую планку.
Такая конструкц я обеспечивает плавную регулировку стружколомающей пластины в прямом и обратном направлении и самоустановку ее на режущей пластине.
На фиг. 1 изооражен описываемый резец, вид свер у; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3--- разрез по Б — Б на фиг. 2.
На державке 1 резца установлена режущая твердосплавная пластина 2, с которой контактирует стружколо..«ающая многогранная поворотная пластина 3, соединенная упругой планкой 4 с прижимом 5. Упругая гланка 4 имеет с одной стороны цангу 6 для креплечия стружколомающей пластины .3, а с другой стороны поперечныи паз 7, в который входит шип 8 эксцентрика 9, служащий для плавного перемещения в прямом и обратном направлении упругой планки вместе со стружколомающей пластиной. Крепление прижима 5 осуществляется дифференциальным винтом
10.
Кроме того. шпп 8 связывает упругую планку 4 и эксцентрпк 9 с прижимом 5 и тем самым предохраняет пх от выпадания при откреплении и закреплении прижима.
10 Регулировка стружколомающей пластины на определенный размер для получения стружки оптимальной формы в сборном резце производится следующим образом.
При повороте дифференциального заяимного винта 10 происходит подъем прижима 5 вместе с эксцентриком 9, упругой .планкой 4 и стружколомающей пластиной 3 над режущей пластиной 2. Б этом положении производится замена изношенной режущей твердо20 сплавной пластины новой при неизменном положении струяколомающей пластины 3 или, в случае необходи:«ости, может быть произведена регулировка I:оложения стружколомающей пластины в прямом и обратном направ25 ленни, что осущест:;ляется при помощи упругой планки 4, которая перемещается при повороте эксцентрика 9 шипом 8, входящим з паз 7 упругой п.|анки.
Закрепление рея, щей пластины осущест30 вляется обратным поворотом дифференциального зажимного винта 10. При этом прижим
512004
-4 ОИрнугпо
10 1
Рыг.2
Юа г.1 б б
Составитель Л. Каменецкая
Техред E. Подурушина
Корректор Л. Котова
Редактор Г. Яковлева
Заказ 1307/6 Изд № 1321 Тираж 1178 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
5 вместе с упругой планкой 4 и стружколомающей пластиной 3, установленной нз определенный размер, опускаются вниз и закрепляют режущу:о пластину.
Формула изобретения
Сборный резец " меканическим креплением твердосплавной режущей пластины в державке с помощью прижима с закрепленной на ней стружколомающей пластиной, регулируемой зксцентриком, отличающийся тем, что, с целью обеспечения плавной регулировки стружколомающей пластины в прямом и обратном направлении и самоустановки ее на режуп1ей пластине она соединена с прижимом через упругу1о планку.
