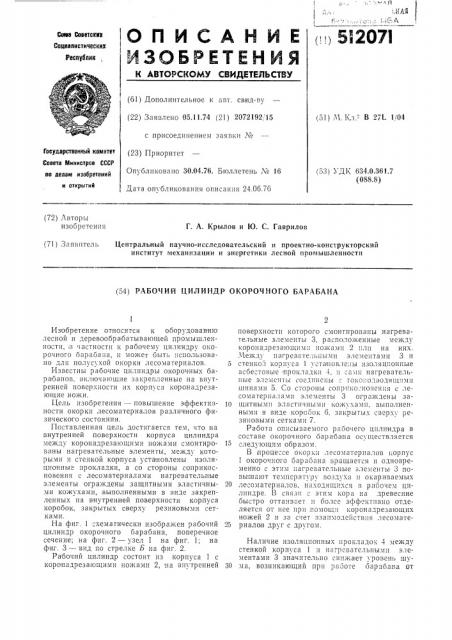

О П И С А Н И Е,.п 512071

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сава Советских

Социалистических

Республик, (61) Дополнительное к авт. свид-ву

1 (22) Заявлено 05.11.74 (21) 2072192, 15 (51) М. Кл - В 27L 1104 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 30.04.76. Бюллетень М 16

Дата опубликования описания 24.06.76 (53) 3 Д11 634.0.361.7 (0S8,8) (72) Авторы изобретения

Г. А. Крылов и Ю. С. Гаврилов

Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (71} Заявитель (54) РАБОЧИЙ ЦИЛИНДР ОКОРОЧНОГО БАРАБАНА

Изобретение относится к оборудованию лесной и деревообрабатывающей промышленно =ти, св частности к рабочему цилиндру окорочного бараба1а, и может оыть использовано для полусухой окорки лесоматериалов.

Известны рабочие цилиндры окорочных барабанов, вкл1О1а1ощие закрепленные на внутренней поверхности их корпуса коронадрезающие ножи.

Цель изобретения — повышение эффективности окорки лесоматериалов различного физического состояния.

Поставленная цель достигается тем, что на внутренней поверхности корпуса цилиндра между коронадреза1ощими ножами смонтированы нагревательные элементы, между которыми и стенкой корпуса установлены изоляционные прокладки, а со,стороны соприкосновения с лесоматериалами нагревательные элементы ограждены защитными эластичными кожухами, выполненными в виде закрепленных на в нутренней поверхности корпуса коробок, закрытых сверху резиновыми сетками.

На фиг. 1 "хематически изобра кен рабочий цилиндр окорочного барабана, поперечное сечение; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг, 2.

Рабочий цилиндр состоит из корпуса 1 с коронадрезающими ножами 2, на внутренней поверхности которого смонтированы нагревательные элементы 3, расположенные между коронадреза1ощимп ножами 2 плп на них.

Между нагревателы1ымв элементами 3 и

5 cTeHKo:I кори с2 1

acoecToH»Ie прок,lagi

Работа описываемого рабочего цилиндра в составе окорочного барабана осуществляется

15 следующим обр азом.

В процессе окоркп лесоматериалов корпус

1 окорочноi о барабана вращается и одновременно с этим нагревательные элементы 3 повышают температуру воздуха и окариваемых

20 лесоматериалов, находягцпхся в рабочем цилиндре. В связи с этим кора на древесине

obIcTpo Оттаивает и более эффективно Отделяется от нге прп помощи коронадрезающих ножей 2 и за счет взаимодействия лесомате25 риалов друг с другом.

Наличие изоляционных прокладок 4 между стенкой корпуса 1:.1 нагревательными элементами 3 значительно снижает уровень шу30 ма, возникающий при работе оарабана от

512071

Формула изобретения

Узел I

8ыд б

Составитель В. Захаров

Тсхред M. Семенов

Корректоры: А, Николаева и О. Дa:í.èøå((а

Редактор А. Купря кона

32 É Ç 1217 12 Изд „ i1о 1302 (ираки- 6 4 Подписное

ЦНИИГ1И Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 ударов лесоматериалов о степки корпуса и ножи.

Рабочий цилиндр окорочного барабана, Включающий закрепленные на внутренней поверхности его корпуса коронадрезающие ножи, отличающийся тем, что, с целью повышения эффективности окорки лесоматериалов различного физического состояния, на

Внутреннеи поверхности корпчса цилиндра, между корон адр ез а ющн ми ножами смо(нтирояаны нагревательные элементы, между которыми и стенкой корпуса установлены изоля5 ционные прокладки, а со . тороны соприкосноВения с лесоматериалами нагревательные элементы ограждены защитными эластичными кожухамп, выполненными,в виде закрепленных на внутренней поверхно "ти корпуса

10 коробок, закрытых сверху резиновыми сетками.
